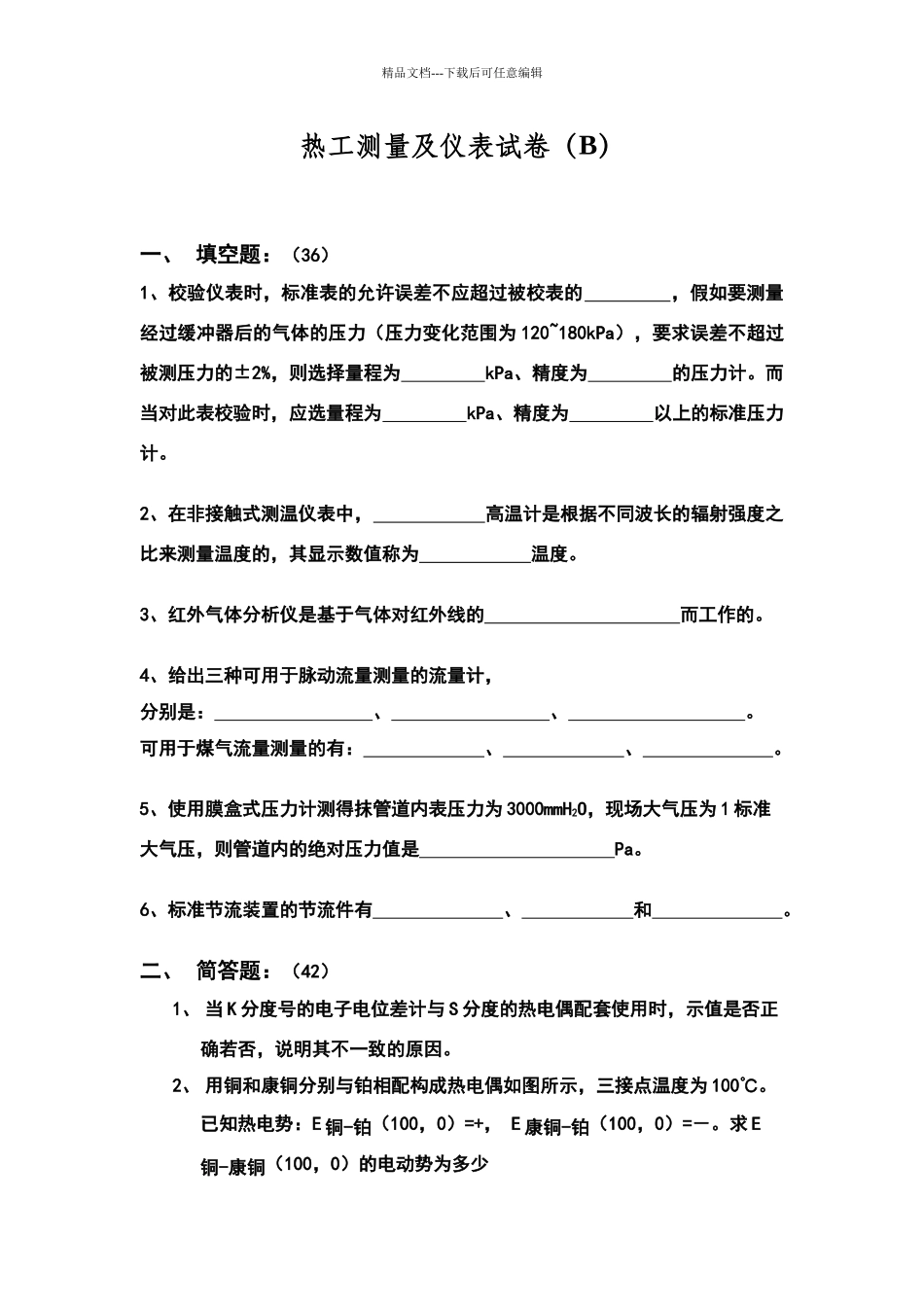

热工测量及仪表试卷2_第1页
1/3

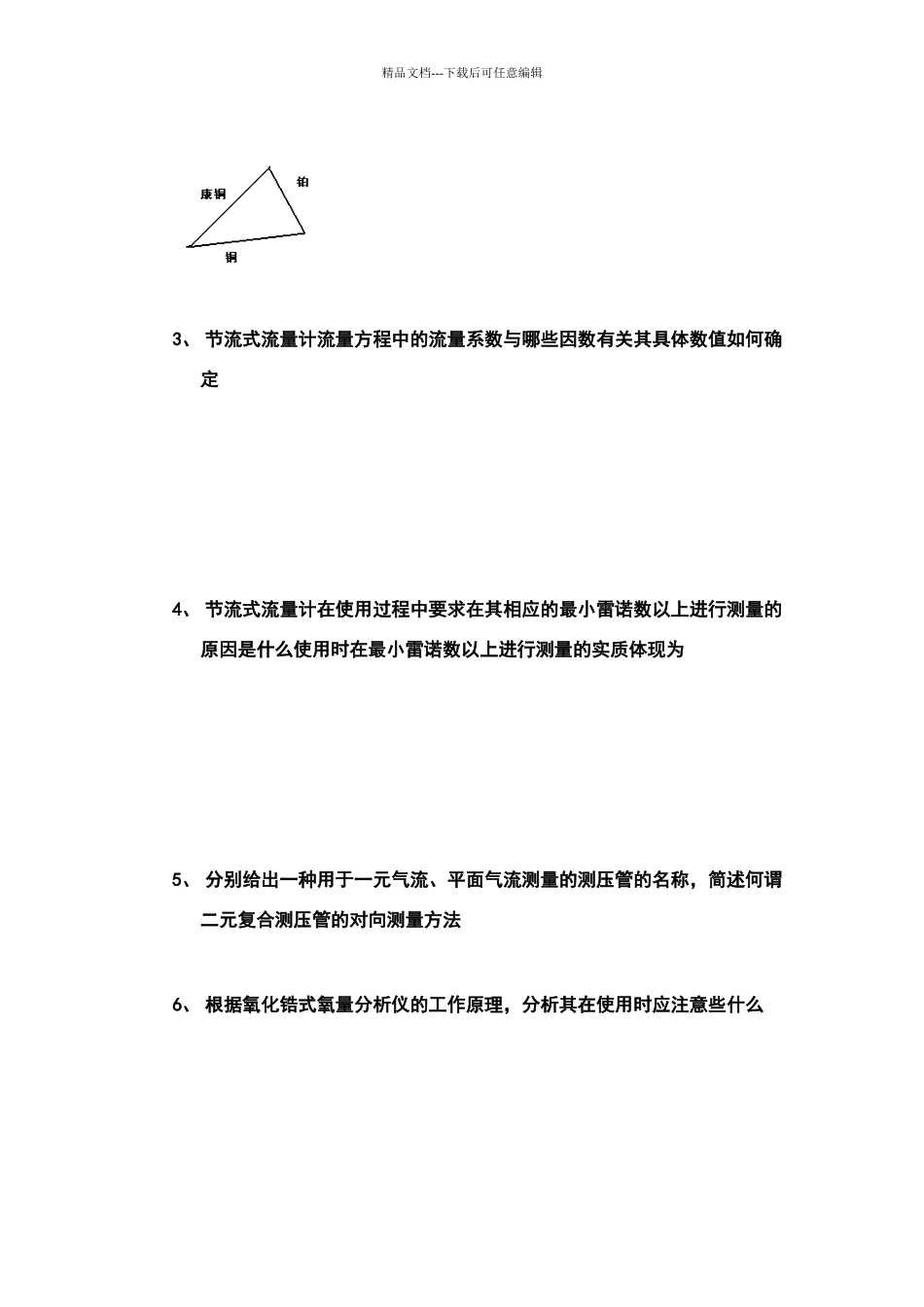

热工测量及仪表试卷2_第2页
2/3

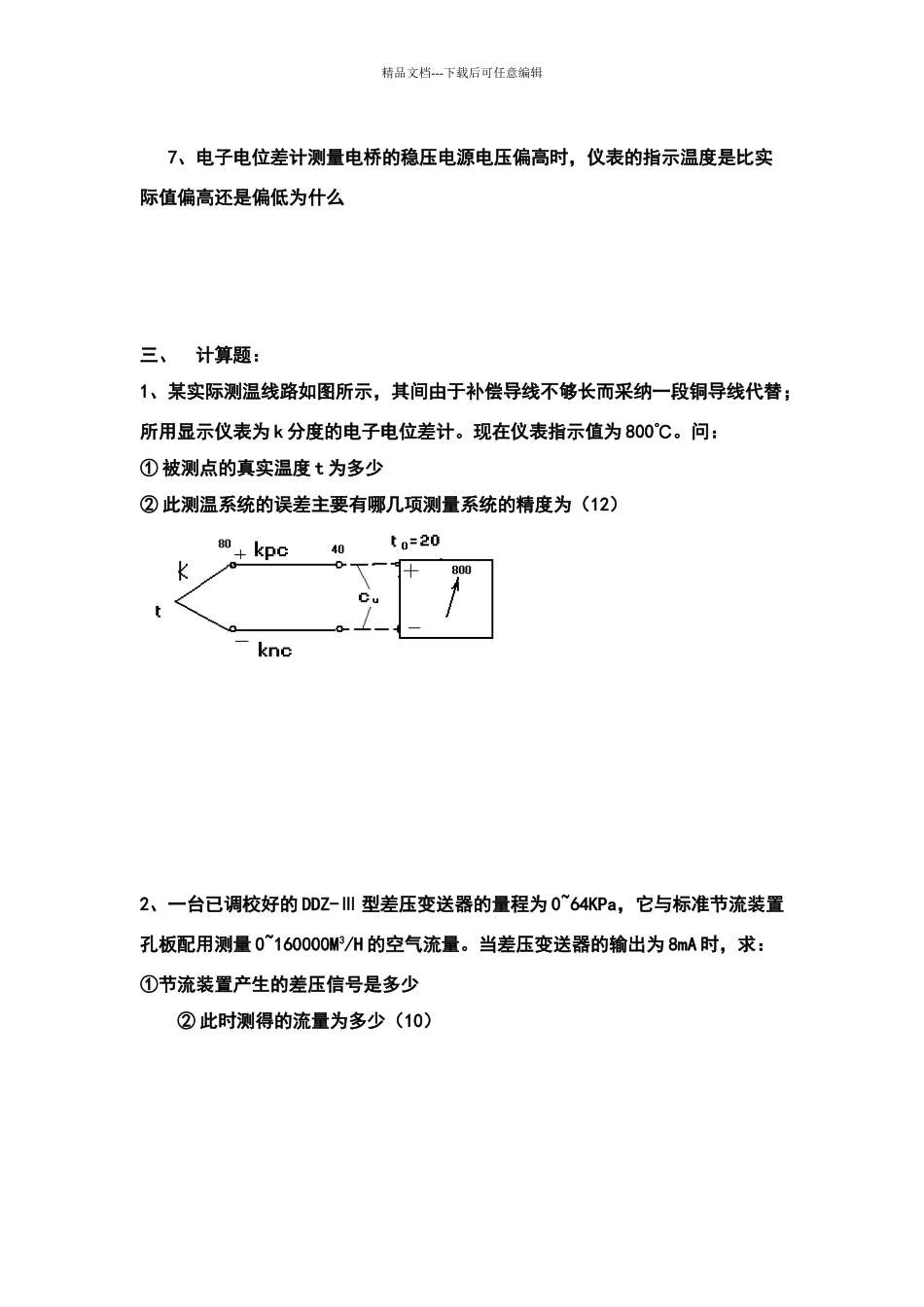

热工测量及仪表试卷2_第3页
3/3
精品文档---下载后可任意编辑热工测量及仪表试卷(B)一、 填空题:(36)1、校验仪表时,标准表的允许误差不应超过被校表的 ,假如要测量经过缓冲器后的气体的压力(压力变化范围为 120~180kPa),要求误差不超过被测压力的±2%,则选择量程为 kPa、精度为 的压力计。而当对此表校验时,应选量程为 kPa、精度为 以上的标准压力计。2、在非接触式测温仪表中, 高温计是根据不同波长的辐射强度之比来测量温度的,其显示数值称为 温度。3、红外气体分析仪是基于气体对红外线的 而工作的。4、给出三种可用于脉动流量测量的流量计,分别是: 、 、 。可用于煤气流量测量的有: 、 、 。5、使用膜盒式压力计测得抹管道内表压力为 3000mmH2O,现场大气压为 1 标准大气压,则管道内的绝对压力值是 Pa。6、标准节流装置的节流件有 、 和 。二、 简答题:(42)1、 当 K 分度号的电子电位差计与 S 分度的热电偶配套使用时,示值是否正确若否,说明其不一致的原因。2、 用铜和康铜分别与铂相配构成热电偶如图所示,三接点温度为 100℃。已知热电势:E 铜-铂(100,0)=+, E 康铜-铂(100,0)=-。求 E铜-康铜(100,0)的电动势为多少精品文档---下载后可任意编辑3、 节流式流量计流量方程中的流量系数与哪些因数有关其具体数值如何确定4、 节流式流量计在使用过程中要求在其相应的最小雷诺数以上进行测量的原因是什么使用时在最小雷诺数以上进行测量的实质体现为5、 分别给出一种用于一元气流、平面气流测量的测压管的名称,简述何谓二元复合测压管的对向测量方法6、 根据氧化锆式氧量分析仪的工作原理,分析其在使用时应注意些什么精品文档---下载后可任意编辑7、电子电位差计测量电桥的稳压电源电压偏高时,仪表的指示温度是比实际值偏高还是偏低为什么三、计算题:1、某实际测温线路如图所示,其间由于补偿导线不够长而采纳一段铜导线代替;所用显示仪表为 k 分度的电子电位差计。现在仪表指示值为 800℃。问:① 被测点的真实温度 t 为多少② 此测温系统的误差主要有哪几项测量系统的精度为(12)2、一台已调校好的 DDZ-Ⅲ 型差压变送器的量程为 0~64KPa,它与标准节流装置孔板配用测量 0~160000M3/H 的空气流量。当差压变送器的输出为 8mA 时,求:①节流装置产生的差压信号是多少② 此时测得的流量为多少(10)
