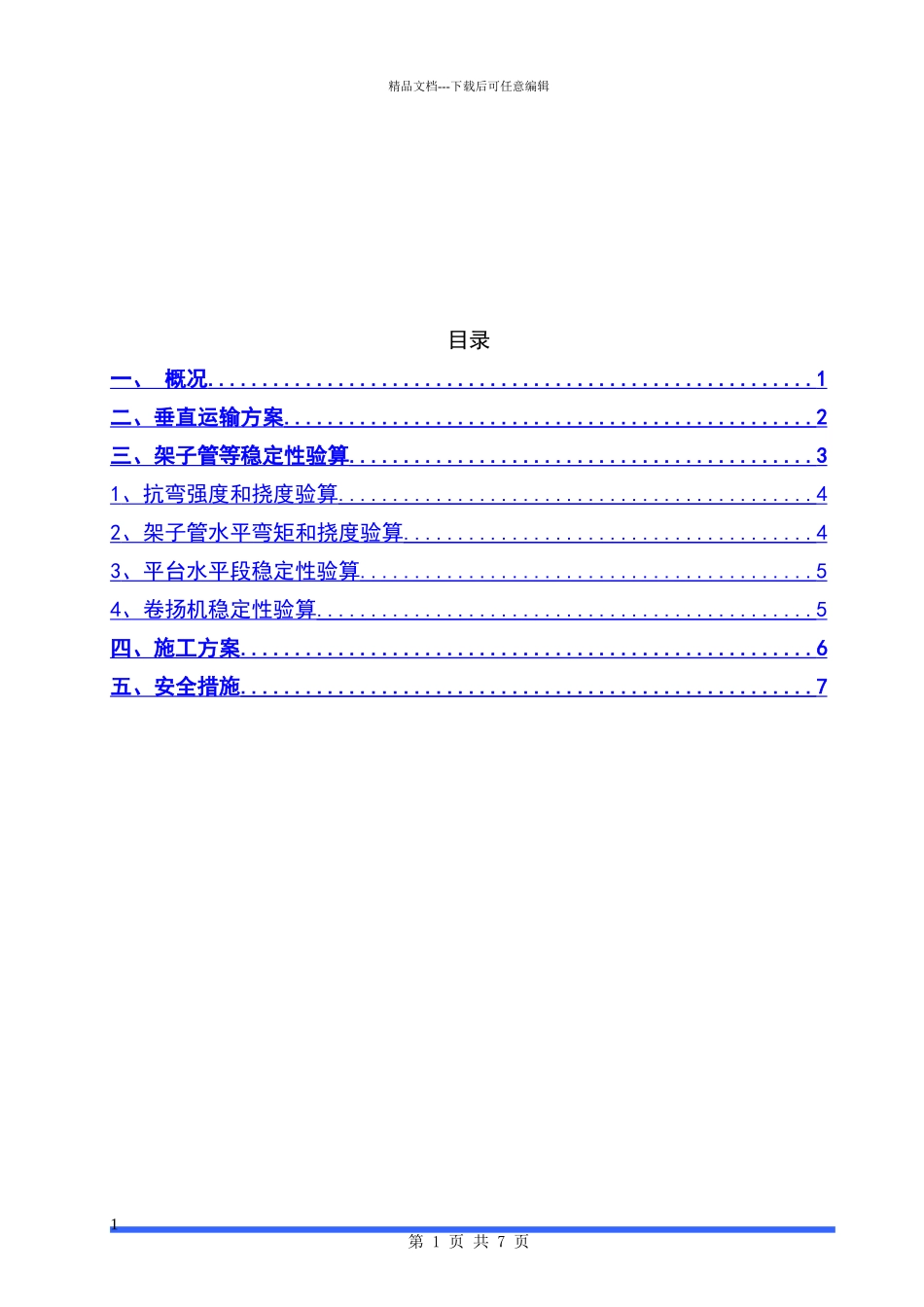

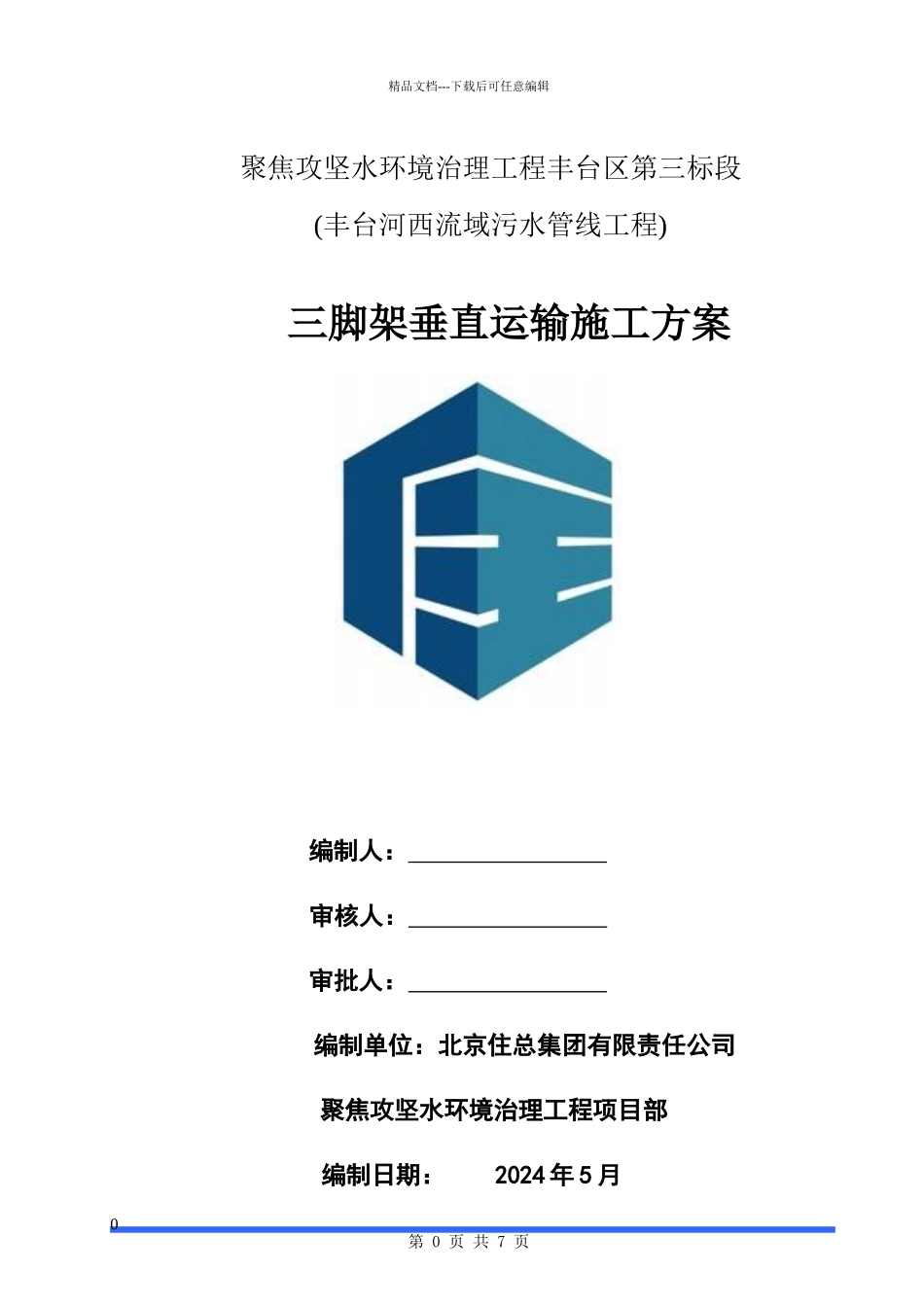

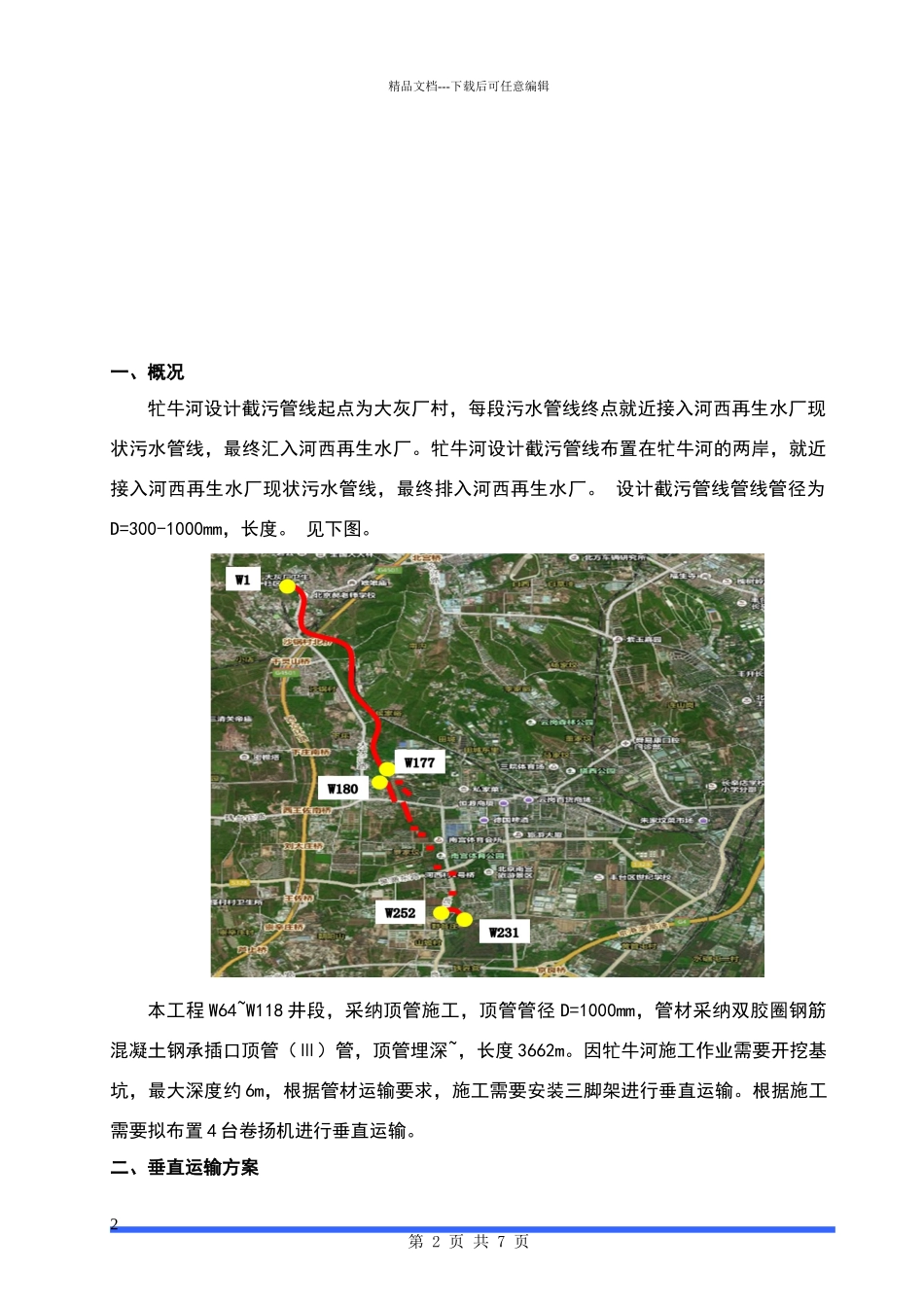

精品文档---下载后可任意编辑聚焦攻坚水环境治理工程丰台区第三标段(丰台河西流域污水管线工程)三脚架垂直运输施工方案 编制人： 审核人： 审批人： 编制单位：北京住总集团有限责任公司聚焦攻坚水环境治理工程项目部 编制日期： 2024 年 5 月0第 0 页 共 7 页精品文档---下载后可任意编辑目录一、 概况 ........................................................ 1 二、垂直运输方案 ................................................. 2 三、架子管等稳定性验算 ........................................... 3 1 、抗弯强度和挠度验算 ............................................ 4 2 、架子管水平弯矩和挠度验算 ...................................... 4 3 、平台水平段稳定性验算 .......................................... 5 4 、卷扬机稳定性验算 .............................................. 5 四、施工方案 ..................................................... 6 五、安全措施 ..................................................... 7 1第 1 页 共 7 页精品文档---下载后可任意编辑一、概况牤牛河设计截污管线起点为大灰厂村，每段污水管线终点就近接入河西再生水厂现状污水管线，最终汇入河西再生水厂。牤牛河设计截污管线布置在牤牛河的两岸，就近接入河西再生水厂现状污水管线，最终排入河西再生水厂。 设计截污管线管线管径为D=300-1000mm，长度。 见下图。本工程 W64~W118 井段，采纳顶管施工，顶管管径 D=1000mm，管材采纳双胶圈钢筋混凝土钢承插口顶管（Ⅲ）管，顶管埋深~，长度 3662m。因牤牛河施工作业需要开挖基坑，最大深度约 6m，根据管材运输要求，施工需要安装三脚架进行垂直运输。根据施工需要拟布置 4 台卷扬机进行垂直运输。二、垂直运输方案2第 2 页 共 7 页精品文档---下载后可任意编辑顶管基坑均采纳三脚架配合卷扬机进行垂直运输。装在三脚架上的滑轮称天轮，装在架体底部的滑轮称地轮，钢丝绳通过天轮、地轮及吊蓝上的滑轮穿绕后，一端固走在三脚架的销轴上，另一端与卷扬机卷筒锚固，滑轮按钢丝绳的直径选用。每个基坑四根架子管构成三脚架，固定时锚入基坑圈梁内侧，其中相邻两根三脚架间用不锈钢管梯形连接固定增加稳定性（如下图所示），锚固深度 50cm，并用角钢与圈梁内钢架加固。采纳上海神威机械有限公司生产额定拉...
