电学多档位专题训练

电学多档位专题训练_第1页
1/13
电学多档位专题训练_第2页
2/13

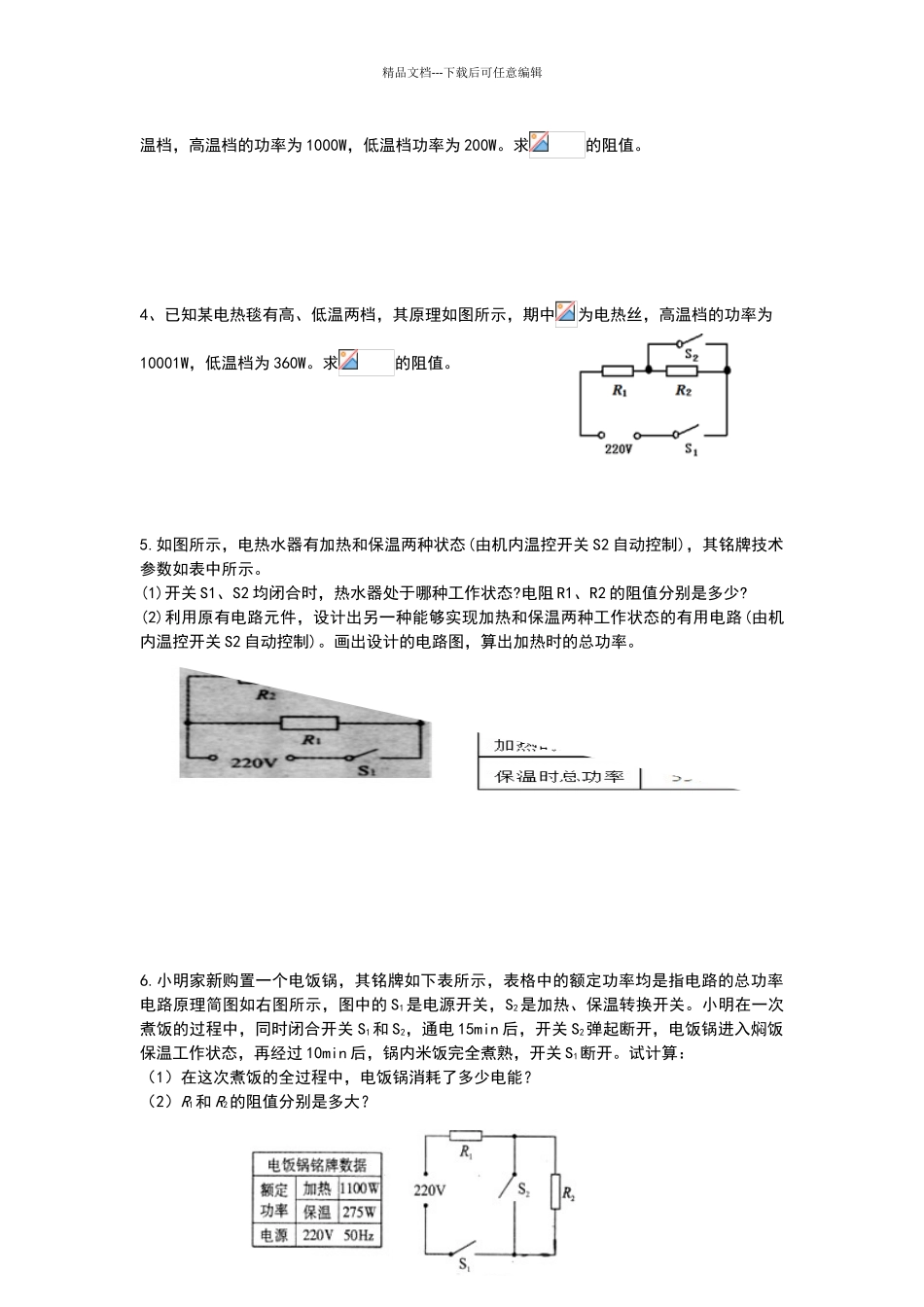

电学多档位专题训练_第3页
3/13

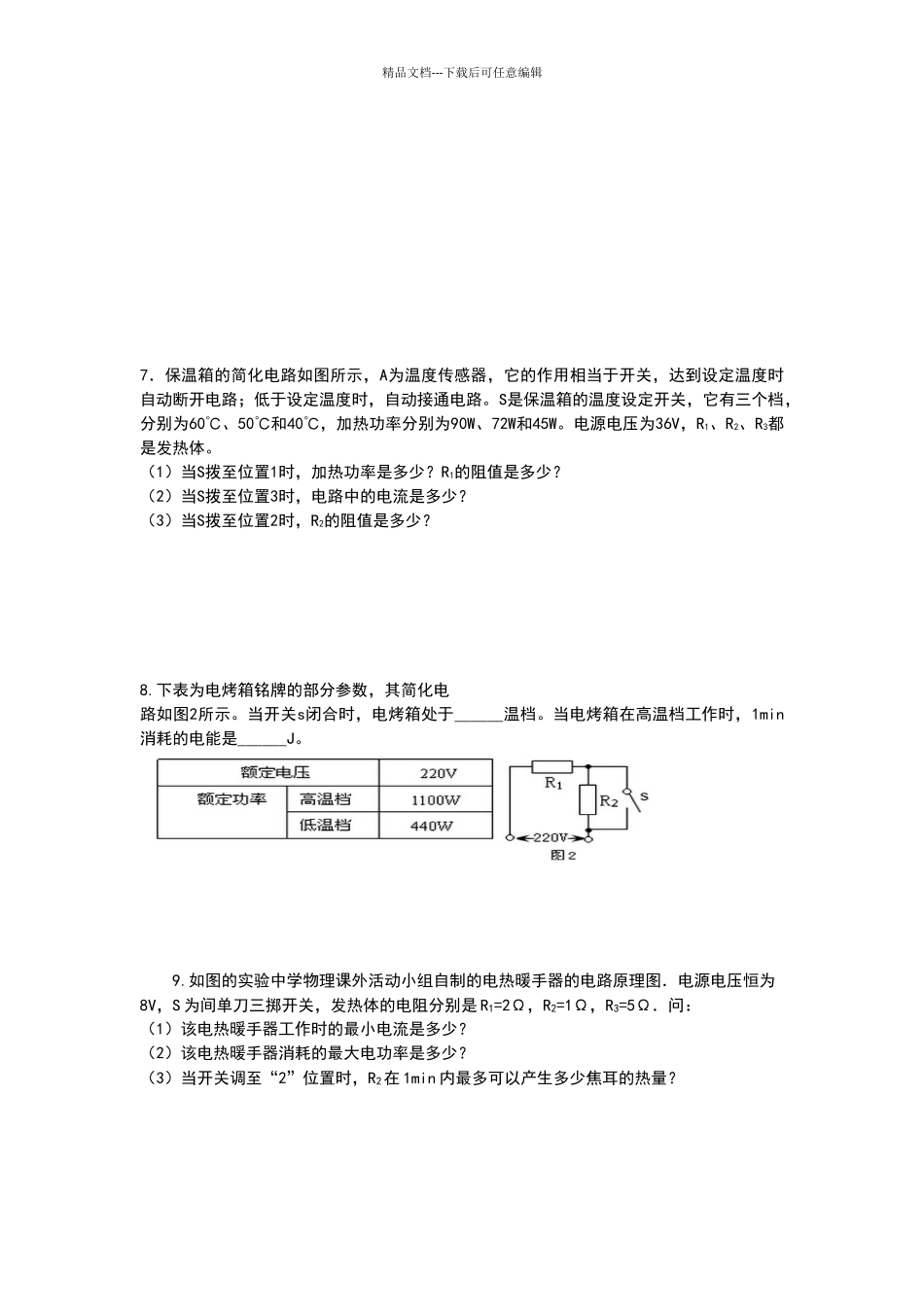

精品文档---下载后可任意编辑电学多档位专题训练1.下表为一台电烤箱的铭牌,其内部简化电路如图所示,R1和 R2均为电热丝.求:(1)电烤箱在高温挡正常工作 10min 所消耗的电能;(2)电路中 R1的阻值;(3)电烤箱在低温挡正常工作时,电路中的电流和 R1的功率.2.小明家中有一个具有保温功能的电饭锅,从它的说明书上收集到如下表中的数据,电饭锅的电路原理图如图 18 所示。请问:(1)当开关 S 断开时,该电饭锅是处于保温状态还是加热状态?(2)该电饭锅正常加热时,电路中的电流是多大?(3)电路中电阻 R1、R2的阻值各是多大?(4)若在傍晚用电高峰期,电路中的实际电压只有 200V,则此时该电饭锅在加热状态的实际功率是多大? (计算结果保留整数)3、某家用电器有高、低温两档,其原理如图所示,当均闭合时,该用电器处于高××牌电烤箱额定电压220V额定功率高温挡1100W低温挡440W电源频率50Hz精品文档---下载后可任意编辑温档,高温档的功率为 1000W,低温档功率为 200W。求的阻值。4、已知某电热毯有高、低温两档,其原理如图所示,期中为电热丝,高温档的功率为10001W,低温档为 360W。求的阻值。5.如图所示,电热水器有加热和保温两种状态(由机内温控开关 S2 自动控制),其铭牌技术参数如表中所示。 (1)开关 S1、S2 均闭合时,热水器处于哪种工作状态?电阻 R1、R2 的阻值分别是多少? (2)利用原有电路元件,设计出另一种能够实现加热和保温两种工作状态的有用电路(由机内温控开关 S2 自动控制)。画出设计的电路图,算出加热时的总功率。6.小明家新购置一个电饭锅,其铭牌如下表所示,表格中的额定功率均是指电路的总功率电路原理简图如右图所示,图中的 S1是电源开关,S2是加热、保温转换开关。小明在一次煮饭的过程中,同时闭合开关 S1和 S2,通电 15min 后,开关 S2弹起断开,电饭锅进入焖饭保温工作状态,再经过 10min 后,锅内米饭完全煮熟,开关 S1断开。试计算:(1)在这次煮饭的全过程中,电饭锅消耗了多少电能?(2)R1和 R2的阻值分别是多大?精品文档---下载后可任意编辑7.保温箱的简化电路如图所示,A为温度传感器,它的作用相当于开关,达到设定温度时自动断开电路;低于设定温度时,自动接通电路。S是保温箱的温度设定开关,它有三个档,分别为60℃、50℃和40℃,加热功率分别为90W、72W和45W。电源电压为36V,R1、R2、R3都是发热体。(1)当S拨至位置1时,加热功率是多少?R1的阻值是多...
