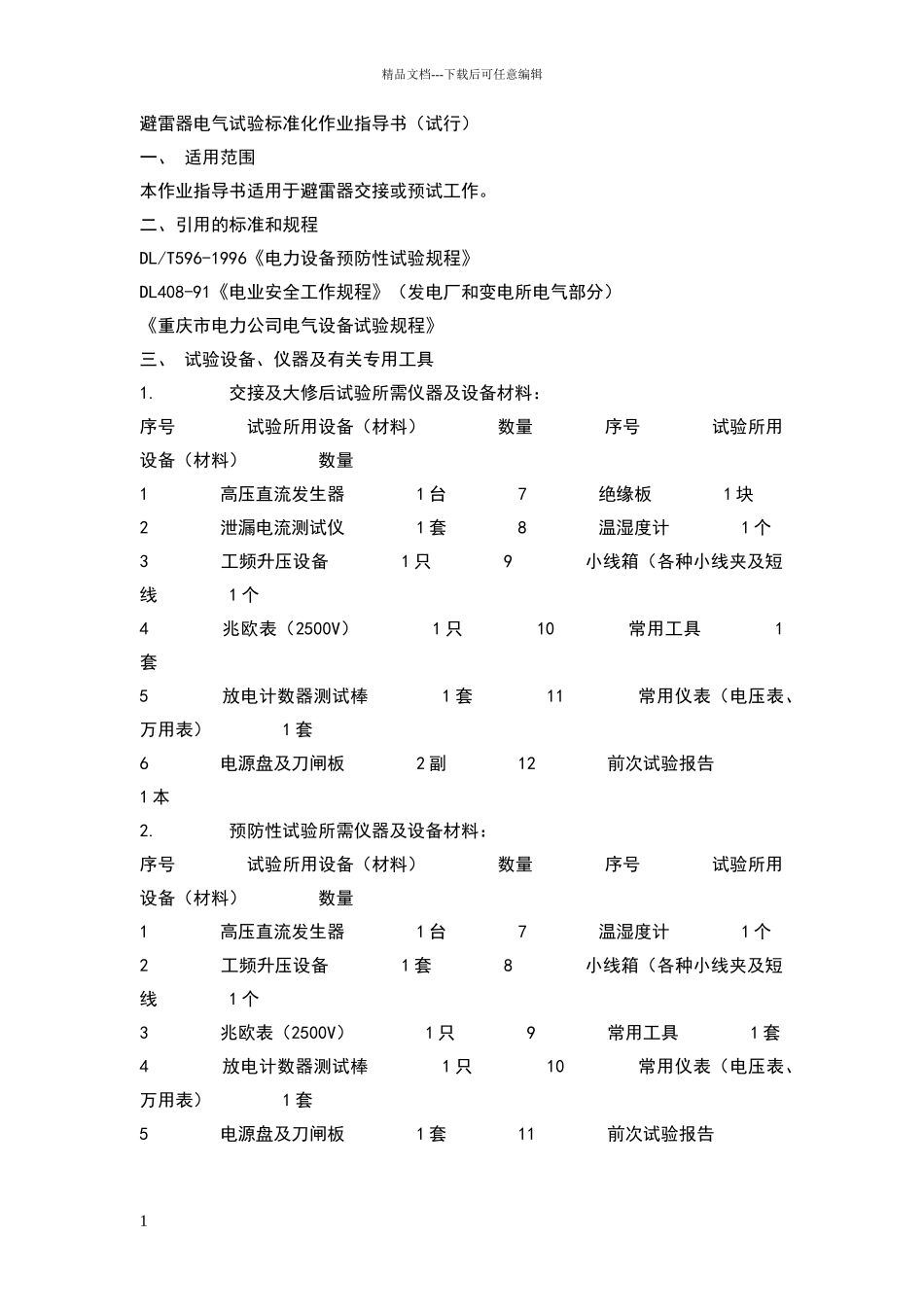

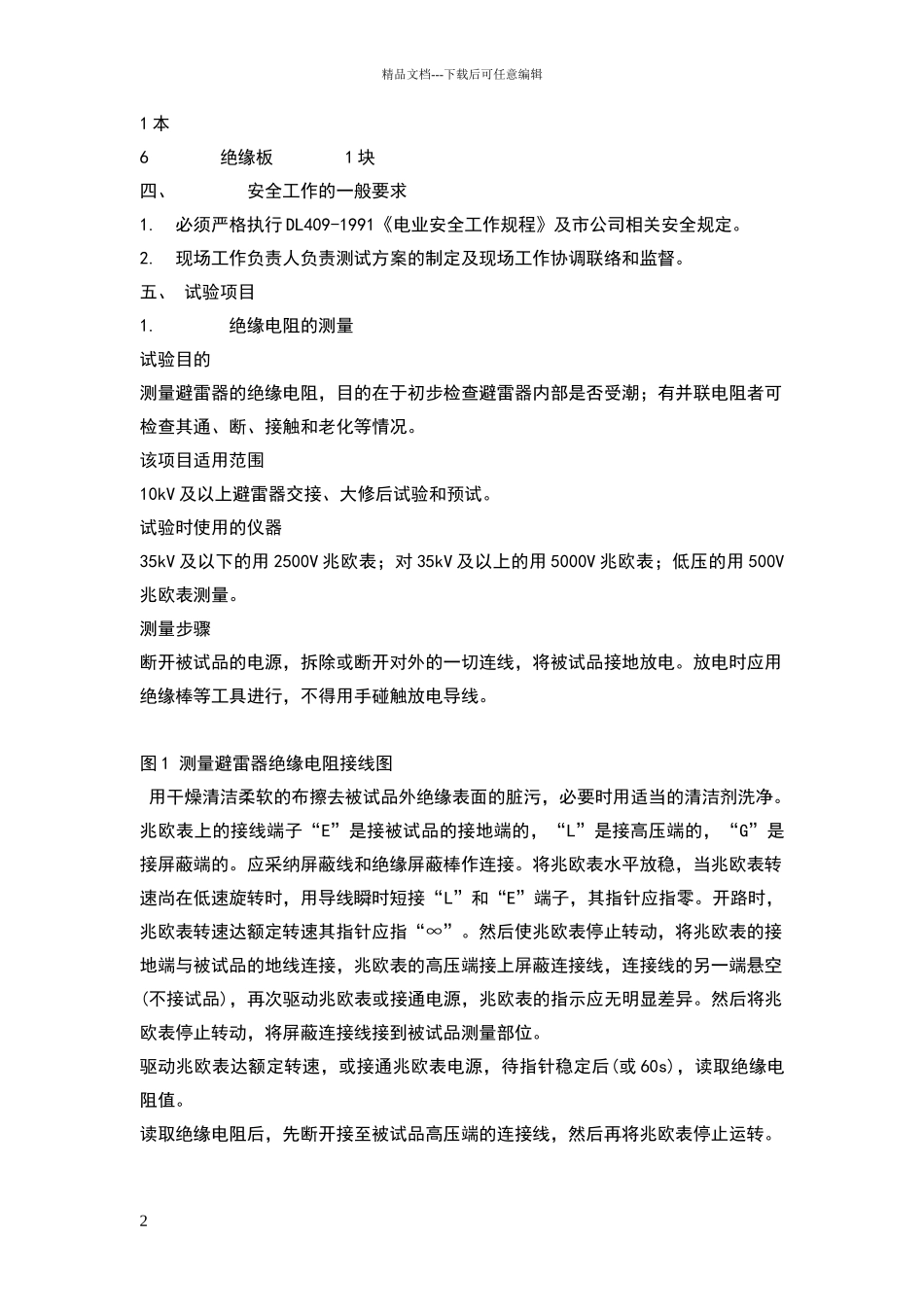

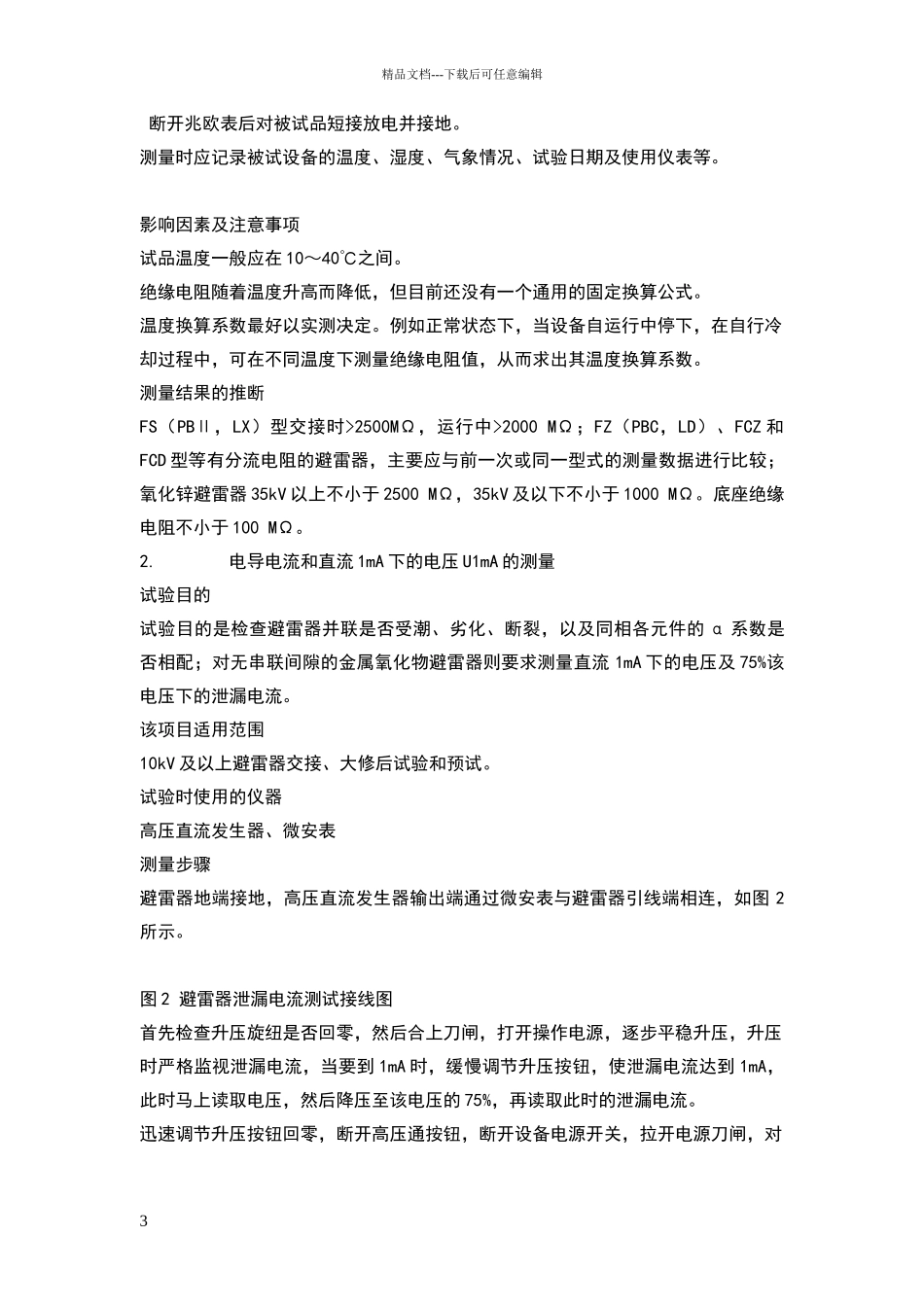

精品文档---下载后可任意编辑避雷器电气试验标准化作业指导书（试行）一、 适用范围本作业指导书适用于避雷器交接或预试工作。二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）《重庆市电力公司电气设备试验规程》三、 试验设备、仪器及有关专用工具1. 交接及大修后试验所需仪器及设备材料：序号 试验所用设备（材料） 数量 序号 试验所用设备（材料） 数量1 高压直流发生器 1 台 7 绝缘板 1 块2 泄漏电流测试仪 1 套 8 温湿度计 1 个3 工频升压设备 1 只 9 小线箱（各种小线夹及短线 1 个4 兆欧表（2500V） 1 只 10 常用工具 1套5 放电计数器测试棒 1 套 11 常用仪表（电压表、万用表） 1 套6 电源盘及刀闸板 2 副 12 前次试验报告 1 本2. 预防性试验所需仪器及设备材料：序号 试验所用设备（材料） 数量 序号 试验所用设备（材料） 数量1 高压直流发生器 1 台 7 温湿度计 1 个2 工频升压设备 1 套 8 小线箱（各种小线夹及短线 1 个3 兆欧表（2500V） 1 只 9 常用工具 1 套4 放电计数器测试棒 1 只 10 常用仪表（电压表、万用表） 1 套5 电源盘及刀闸板 1 套 11 前次试验报告 1精品文档---下载后可任意编辑1 本6 绝缘板 1 块 四、 安全工作的一般要求1. 必须严格执行 DL409-1991《电业安全工作规程》及市公司相关安全规定。2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。五、 试验项目1. 绝缘电阻的测量试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。该项目适用范围10kV 及以上避雷器交接、大修后试验和预试。试验时使用的仪器35kV 及以下的用 2500V 兆欧表；对 35kV 及以上的用 5000V 兆欧表；低压的用 500V兆欧表测量。测量步骤断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。放电时应用绝缘棒等工具进行，不得用手碰触放电导线。图 1 测量避雷器绝缘电阻接线图 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。应采纳屏蔽线和绝缘屏蔽棒作连接。将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端...
