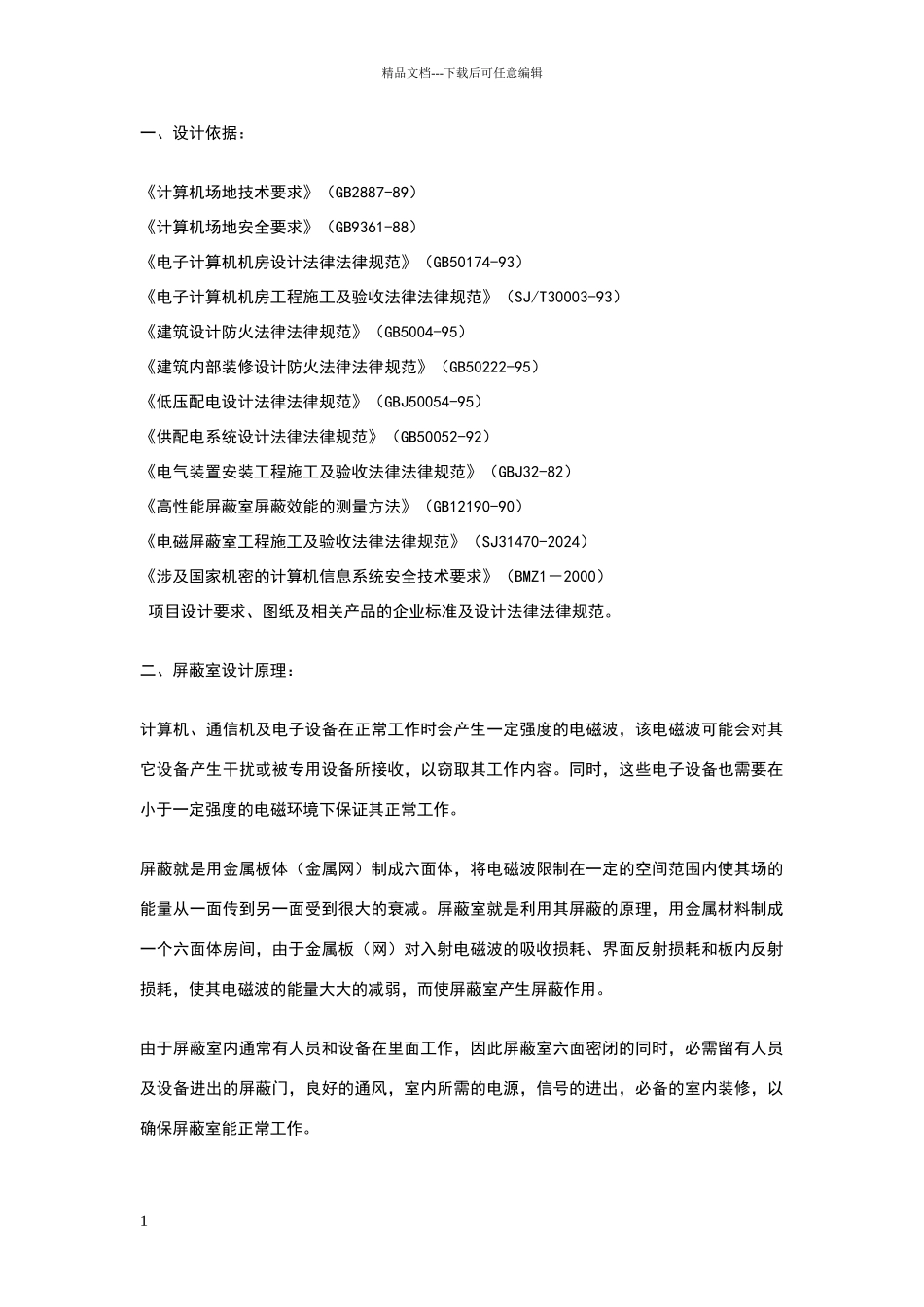

精品文档---下载后可任意编辑一、设计依据:《计算机场地技术要求》(GB2887-89)《计算机场地安全要求》(GB9361-88)《电子计算机机房设计法律法律规范》(GB50174-93)《电子计算机机房工程施工及验收法律法律规范》(SJ/T30003-93)《建筑设计防火法律法律规范》(GB5004-95)《建筑内部装修设计防火法律法律规范》(GB50222-95)《低压配电设计法律法律规范》(GBJ50054-95)《供配电系统设计法律法律规范》(GB50052-92)《电气装置安装工程施工及验收法律法律规范》(GBJ32-82)《高性能屏蔽室屏蔽效能的测量方法》(GB12190-90)《电磁屏蔽室工程施工及验收法律法律规范》(SJ31470-2024)《涉及国家机密的计算机信息系统安全技术要求》(BMZ1-2000) 项目设计要求、图纸及相关产品的企业标准及设计法律法律规范。 二、屏蔽室设计原理:计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波,该电磁波可能会对其它设备产生干扰或被专用设备所接收,以窃取其工作内容。同时,这些电子设备也需要在小于一定强度的电磁环境下保证其正常工作。屏蔽就是用金属板体(金属网)制成六面体,将电磁波限制在一定的空间范围内使其场的能量从一面传到另一面受到很大的衰减。屏蔽室就是利用其屏蔽的原理,用金属材料制成一个六面体房间,由于金属板(网)对入射电磁波的吸收损耗、界面反射损耗和板内反射损耗,使其电磁波的能量大大的减弱,而使屏蔽室产生屏蔽作用。由于屏蔽室内通常有人员和设备在里面工作,因此屏蔽室六面密闭的同时,必需留有人员及设备进出的屏蔽门,良好的通风,室内所需的电源,信号的进出,必备的室内装修,以确保屏蔽室能正常工作。1精品文档---下载后可任意编辑因此影响屏蔽室屏蔽效能主要有以下因素:屏蔽室所用材料、屏蔽材料的接缝处理、屏蔽门、通风窗、屏蔽窗、电源线的滤波处理、信号线的屏蔽处理等。屏蔽材料:1、厚度为-3mm 的冷轧或镀锌钢板。 三、技术方案:1、性能指标:执行标准:BMB3-1999《处理涉密信息的电磁屏蔽室的技术要求和测试方法》 C 级磁 场 10KHz ≥70dB 150KHz ≥95dB电 场 200KHz-50MHz ≥100dB平面波 50MHz-1GHz ≥100dB微 波 1GHz-10GHz ≥90dB 测试方法按 GB12190-2024 标准2、技术内容:结构形式:单层钢板焊接式电磁屏蔽室屏蔽壳体: 规格及数量: 14300mm×9300mm×3500mm 共 1 套屏蔽壳体的内容有:六面屏蔽材料、材料之间的连接、支撑龙骨。本方案采纳...
