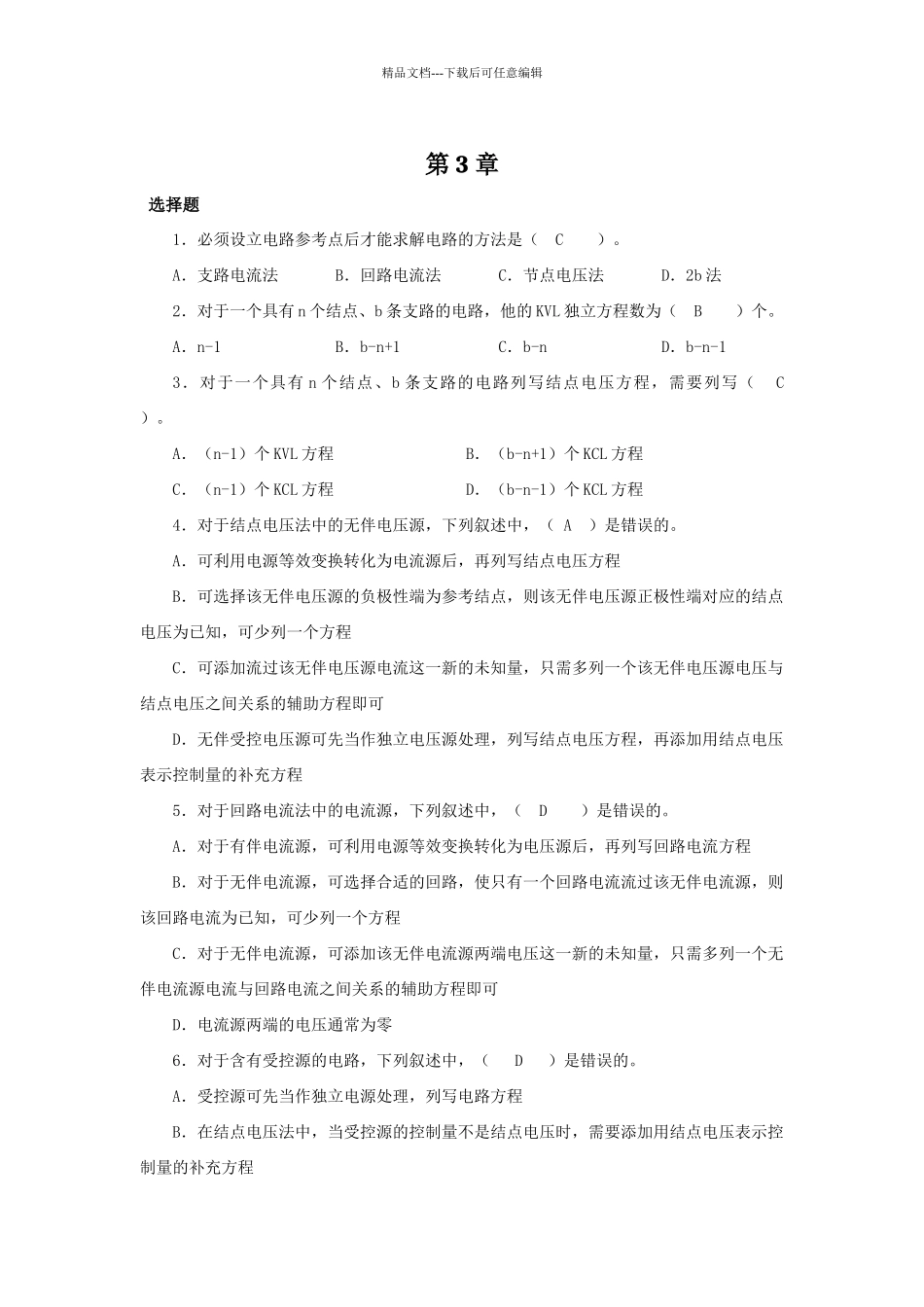

精品文档---下载后可任意编辑第 3 章 选择题1．必须设立电路参考点后才能求解电路的方法是（ C ）。A．支路电流法B．回路电流法C．节点电压法D．2b 法2．对于一个具有 n 个结点、b 条支路的电路，他的 KVL 独立方程数为（ B ）个。A．n-1B．b-n+1C．b-nD．b-n-13．对于一个具有 n 个结点、b 条支路的电路列写结点电压方程，需要列写（ C ）。A．（n-1）个 KVL 方程B．（b-n+1）个 KCL 方程C．（n-1）个 KCL 方程D．（b-n-1）个 KCL 方程4．对于结点电压法中的无伴电压源，下列叙述中，（ A ）是错误的。 A．可利用电源等效变换转化为电流源后，再列写结点电压方程B．可选择该无伴电压源的负极性端为参考结点，则该无伴电压源正极性端对应的结点电压为已知，可少列一个方程 C．可添加流过该无伴电压源电流这一新的未知量，只需多列一个该无伴电压源电压与结点电压之间关系的辅助方程即可 D．无伴受控电压源可先当作独立电压源处理，列写结点电压方程，再添加用结点电压表示控制量的补充方程5．对于回路电流法中的电流源，下列叙述中，（ D ）是错误的。A．对于有伴电流源，可利用电源等效变换转化为电压源后，再列写回路电流方程B．对于无伴电流源，可选择合适的回路，使只有一个回路电流流过该无伴电流源，则该回路电流为已知，可少列一个方程C．对于无伴电流源，可添加该无伴电流源两端电压这一新的未知量，只需多列一个无伴电流源电流与回路电流之间关系的辅助方程即可D．电流源两端的电压通常为零6．对于含有受控源的电路，下列叙述中，（ D ）是错误的。A．受控源可先当作独立电源处理，列写电路方程B．在结点电压法中，当受控源的控制量不是结点电压时，需要添加用结点电压表示控制量的补充方程精品文档---下载后可任意编辑C．在回路电流法中，当受控源的控制量不是回路电流时，需要添加用回路电流表示控制量的补充方程D．若采纳回路电流法，对列写的方程进行化简，在最终的表达式中互阻始终是相等的，即：Rij=Rji 填空题1.对于具有个结点条支路的电路，可列出 n-1 个独立的 KCL 方程，可列出 b-n+1 个独立的 KVL 方程。2.具有两个引出端钮的电路称为 二端（单口） 网络，其内部包含电源的称为 有源 网络，内部不包含电源的称为 无源 网络。3.回路电流法的实质就是以 回路电流 为变量，直接列写 每个回路 KVL 方程；网孔电流法的实质就是以 网孔电流 为变量，直接列写 每个网孔 K...
