电路分析第2章习题解析

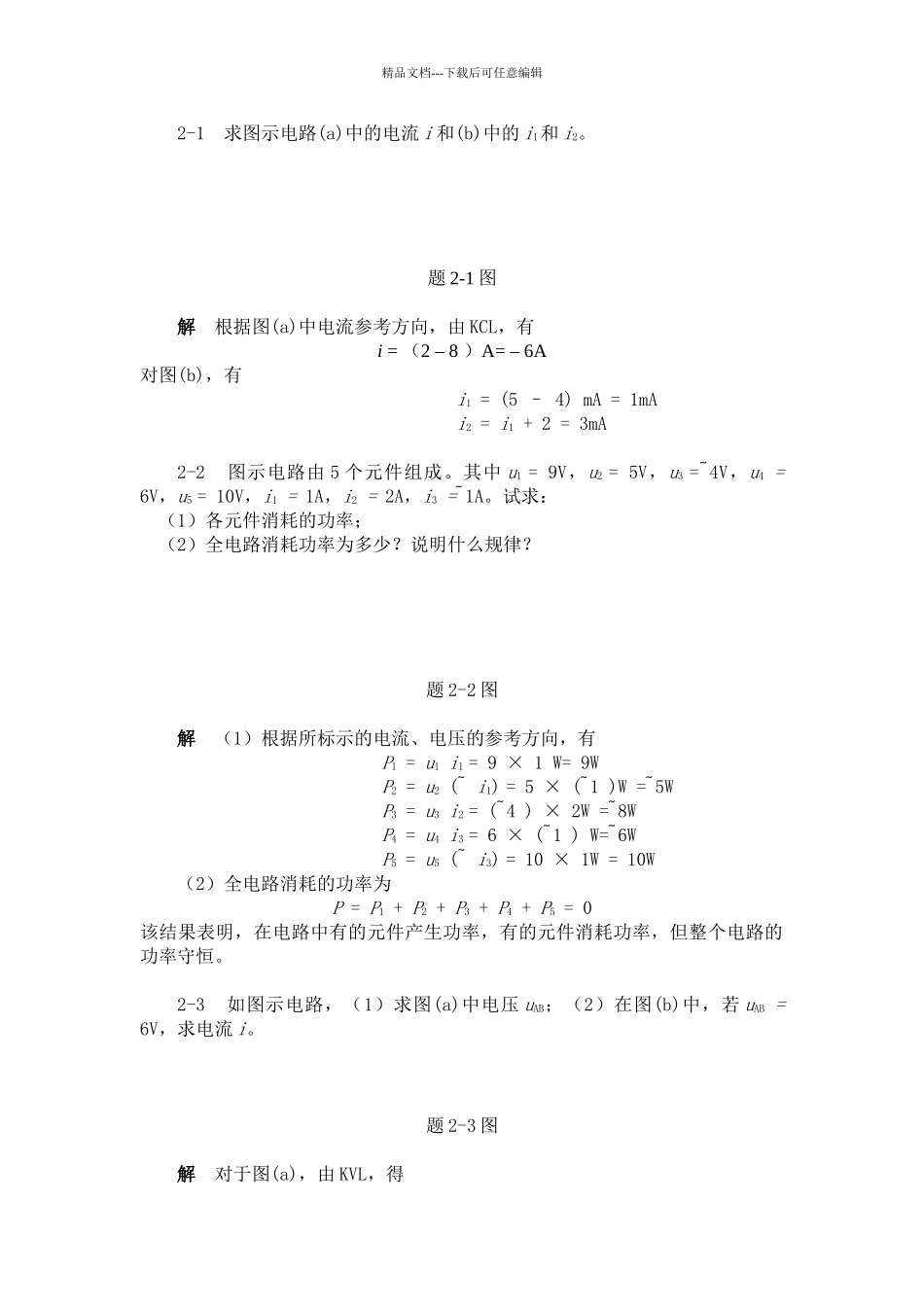

精品文档---下载后可任意编辑2-1 求图示电路(a)中的电流 i 和(b)中的 i1和 i2。题 2-1 图解 根据图(a)中电流参考方向，由 KCL，有i = （2 – 8 ）A= – 6A对图(b)，有i1 = (5 – 4) mA = 1mAi2 = i1 + 2 = 3mA2-2 图示电路由 5 个元件组成。其中 u1 = 9V，u2 = 5V，u3 = 4V，u4 = 6V，u5 = 10V，i1 = 1A，i2 = 2A，i3 = 1A。试求：（1）各元件消耗的功率；（2）全电路消耗功率为多少？说明什么规律？题 2-2 图解 （1）根据所标示的电流、电压的参考方向，有P1 = u1 i1 = 9 × 1 W= 9WP2 = u2 (  i1) = 5 × ( 1 )W = 5WP3 = u3 i2 = ( 4 ) × 2W = 8WP4 = u4 i3 = 6 × ( 1 ) W= 6WP5 = u5 (  i3) = 10 × 1W = 10W（2）全电路消耗的功率为P = P1 + P2 + P3 + P4 + P5 = 0该结果表明，在电路中有的元件产生功率，有的元件消耗功率，但整个电路的功率守恒。2-3 如图示电路，（1）求图(a)中电压 uAB；（2）在图(b)中，若 uAB = 6V，求电流 i。题 2-3 图解 对于图(a)，由 KVL，得精品文档---下载后可任意编辑uAB =( 8 + 3 × 1 6 + 2 × 1)V = 7V对于图(b)，因为uAB = 6i 3 + 4i + 5 = 6V故i = 0.4A2-4 如图示电路，已知 u = 6V，求各电阻上的电压。题 2-4 图解 设电阻 R1、R2和 R3上的电压分别为 u1、u2和 u3，由分压公式得u1 = ·u = × 6 V= 1Vu2 = ·u = × 6 V= 2Vu3 = ·u = × 6V = 3V2-5 某收音机的电源用干电池供电，其电压为 6V，设内阻为 1。若收音机相当于一个 59的电阻，试求收音机吸收的功率、电池内阻消耗的功率及电源产生的功率。解 该电路的模型如题 2-5 解图所示。题 2-5 解图则电流 i 为i = = A= 0.1A收音机吸收的功率 P2为P2 = R2 i2 = 59 × = 电池内阻消耗（吸收）的功率 P1为P1 = R1 i2 = 1 × W= 精品文档---下载后可任意编辑电源产生的功率为P = US i = 6 × = 或P = P1 + P2 = （ + ）W = 2-6 图示为电池充电器电路模型。为使充电电流 i = 2A，试问 R 应为多少？题 2-6 图解 由 KVL 有 = 2解之R = 2-7 实际电源的内阻是不能直接用欧姆表测定的，可利用测量电源的外特性来计算。设某直流电源接入负载 RL后，当测得电流为...
