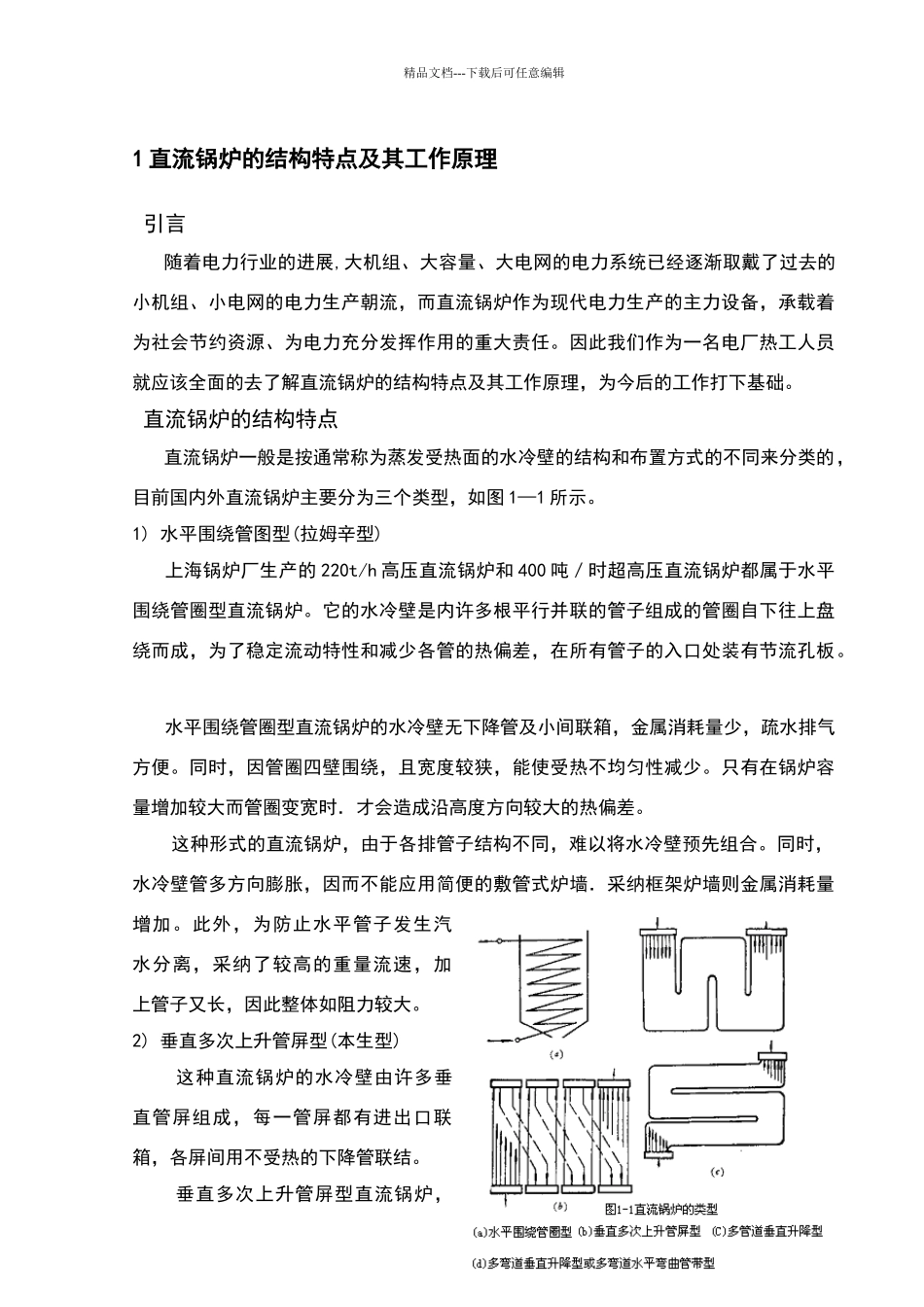

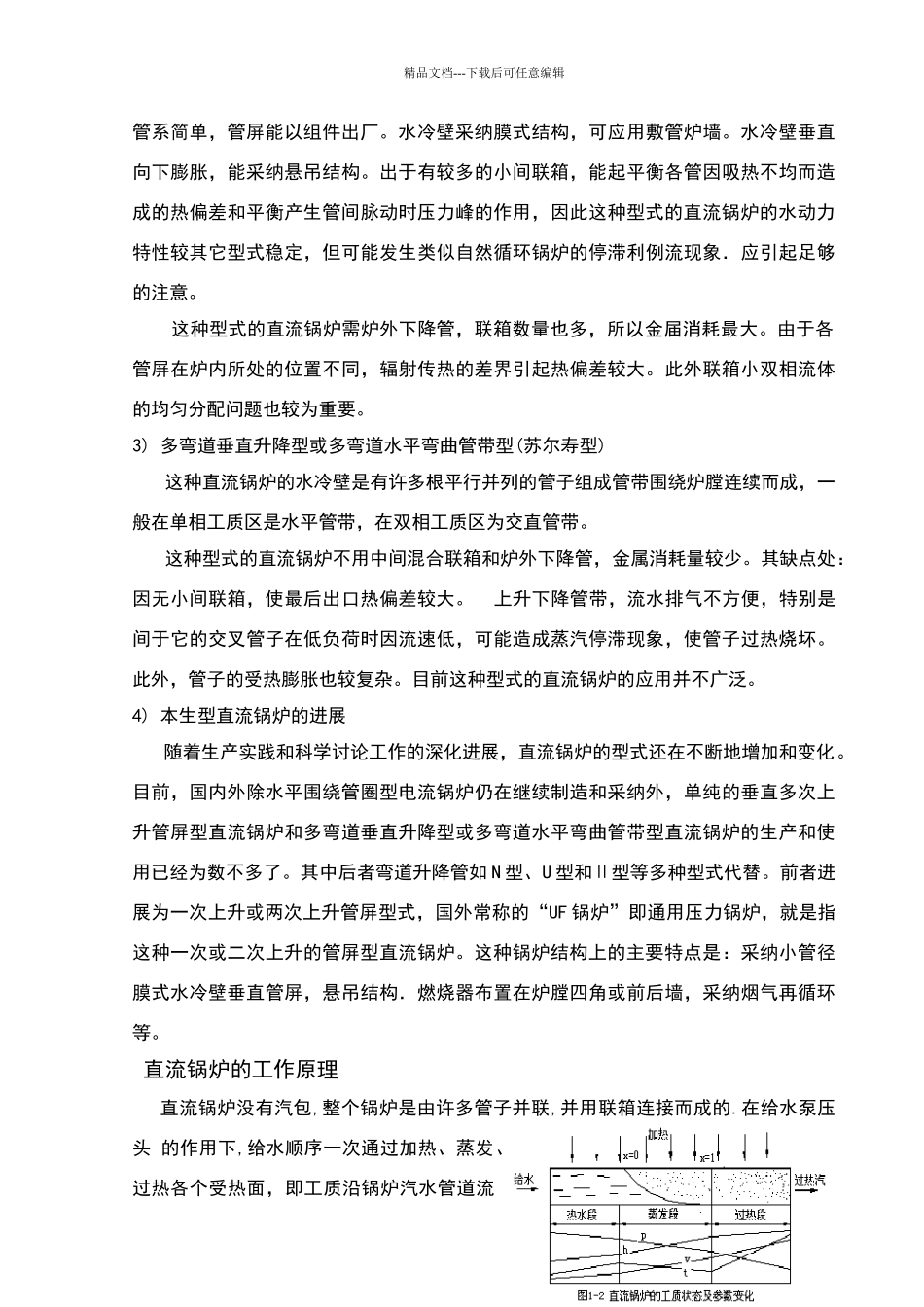

精品文档---下载后可任意编辑1 直流锅炉的结构特点及其工作原理 引言随着电力行业的进展,大机组、大容量、大电网的电力系统已经逐渐取戴了过去的小机组、小电网的电力生产朝流，而直流锅炉作为现代电力生产的主力设备，承载着为社会节约资源、为电力充分发挥作用的重大责任。因此我们作为一名电厂热工人员就应该全面的去了解直流锅炉的结构特点及其工作原理，为今后的工作打下基础。 直流锅炉的结构特点直流锅炉一般是按通常称为蒸发受热面的水冷壁的结构和布置方式的不同来分类的，目前国内外直流锅炉主要分为三个类型，如图 1—1 所示。1) 水平围绕管图型(拉姆辛型)上海锅炉厂生产的 220t/h 高压直流锅炉和 400 吨／时超高压直流锅炉都属于水平围绕管圈型直流锅炉。它的水冷壁是内许多根平行并联的管子组成的管圈自下往上盘绕而成，为了稳定流动特性和减少各管的热偏差，在所有管子的入口处装有节流孔板。 水平围绕管圈型直流锅炉的水冷壁无下降管及小间联箱，金属消耗量少，疏水排气方便。同时，因管圈四壁围绕，且宽度较狭，能使受热不均匀性减少。只有在锅炉容量增加较大而管圈变宽时．才会造成沿高度方向较大的热偏差。 这种形式的直流锅炉，由于各排管子结构不同，难以将水冷壁预先组合。同时，水冷壁管多方向膨胀，因而不能应用简便的敷管式炉墙．采纳框架炉墙则金属消耗量增加。此外，为防止水平管子发生汽水分离，采纳了较高的重量流速，加上管子又长，因此整体如阻力较大。2) 垂直多次上升管屏型(本生型) 这种直流锅炉的水冷壁由许多垂直管屏组成，每一管屏都有进出口联箱，各屏间用不受热的下降管联结。 垂直多次上升管屏型直流锅炉，精品文档---下载后可任意编辑管系简单，管屏能以组件出厂。水冷壁采纳膜式结构，可应用敷管炉墙。水冷壁垂直向下膨胀，能采纳悬吊结构。出于有较多的小间联箱，能起平衡各管因吸热不均而造成的热偏差和平衡产生管间脉动时压力峰的作用，因此这种型式的直流锅炉的水动力特性较其它型式稳定，但可能发生类似自然循环锅炉的停滞利例流现象．应引起足够的注意。 这种型式的直流锅炉需炉外下降管，联箱数量也多，所以金届消耗最大。由于各管屏在炉内所处的位置不同，辐射传热的差界引起热偏差较大。此外联箱小双相流体的均匀分配问题也较为重要。3) 多弯道垂直升降型或多弯道水平弯曲管带型(苏尔寿型)这种直流锅炉的水冷壁是有许多根平行并列的管子组成管带围绕炉膛连续而成，一般在单相工...
