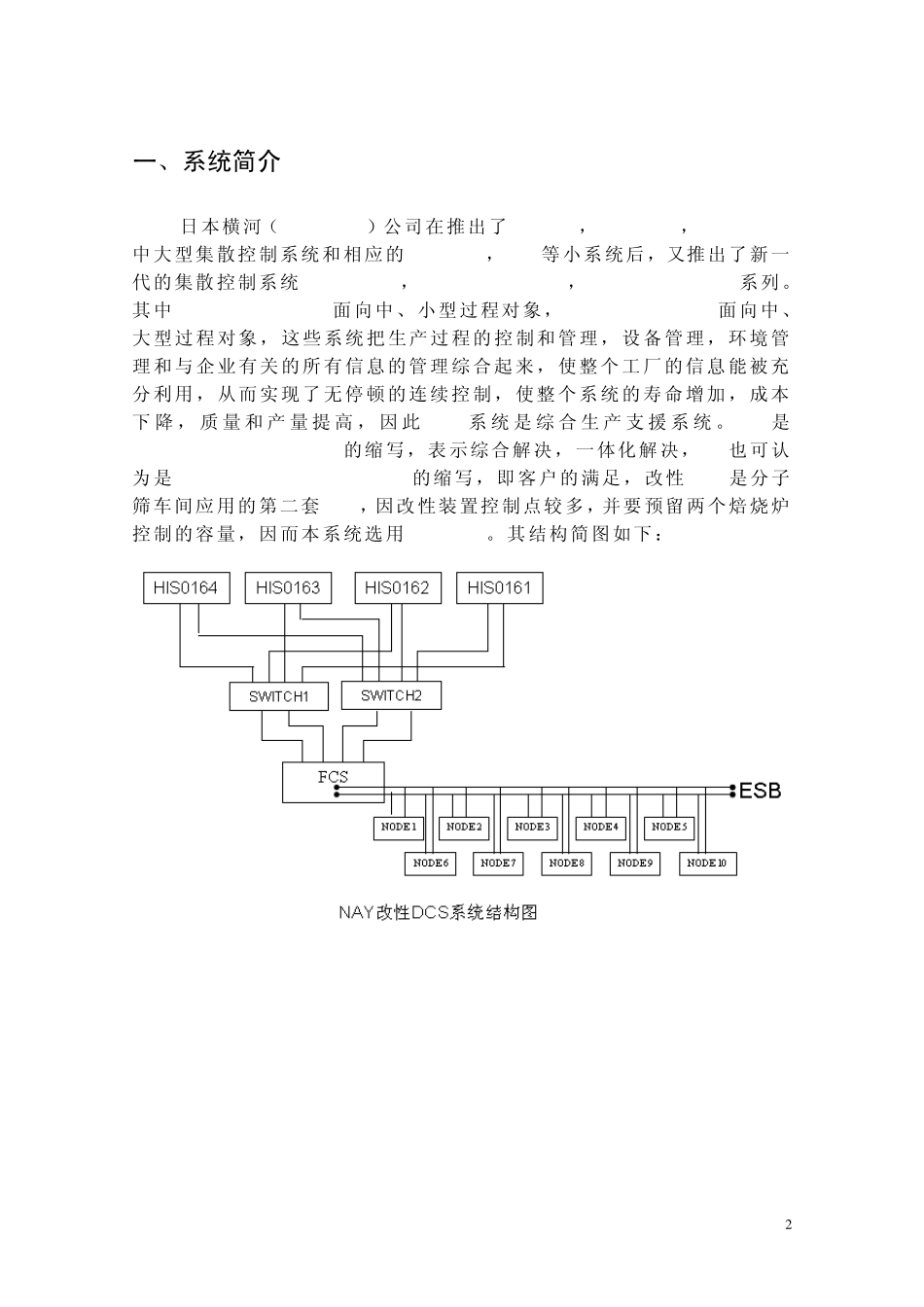

分子筛改性催化剂 CENTUM CS3000 系统维护手册 计算机应用研究所 2006 年 7 月 2 一、系统简介 日本横河（YOKOGAWA）公司在推出了CENTUM，CENTUM-V，CENTUM-XL中大型集散控制系统和相应的YEWPACK，uxL等小系统后，又推出了新一代的集散控制系统CENTUM CS，CENTUM CS 1000，CENTUM CS 3000系列。其中CENTUM CS 1000面向中、小型过程对象，CENTUM CS 3000面向中、大型过程对象，这些系统把生产过程的控制和管理，设备管理，环境管理和与企业有关的所有信息的管理综合起来，使整个工厂的信息能被充分利用，从而实现了无停顿的连续控制，使整个系统的寿命增加，成本下 降 ，质 量 和产 量 提 高 ，因 此 CS系统是 综 合 生 产 支 援 系统。CS是Concentral Solutions的缩写，表示综合解决，一体化解决，CS也可认为是 Customers Satisfaction的缩写，即客户的满足，改性 DCS是分子筛车间应用的第二套 DCS，因改性装置控制点较多，并要预留两个焙烧炉控制的容量，因而本系统选用 CS 3000。其结构简图如下： 3 其中： HIS：Human interface station，人机接口站 FCS：Process field control station，现场控制站,我们采用的是主模件冗余的方式。 Vlnet：V网，是CS 3000的通信系统，系统有两路通讯总线，BUS1为V网（横河专用控制网），BUS2为V网加以太网。 HIS 01 XX FCS 01 XX 站地址 域号 系统最多可以管理100万个工位号，64个站；HIS通过Ether net与上位计算机相连，使系统能和数据管理系统进行通讯，达到开放的目的。Vlnet通常采用双重化方式，通信速率为10Mbps，以同轴电缆传输，最远可达185m，以光缆传输则可达20Km，系统可通过BCV（BUS CONVERTER：总线转换器）与另外的系统（称为域）相连。 （一）、HIS 简介 1、HIS配置及性能 ① HIS是基于 PC的人机接口站，它的基本特性如下： 1） standard PC 2） windows 2000 3） Desk top type 4） Mouse operation 5） Operation Keyboards(option) 6） Operating and Monitoring 7） Engneering function 8） Open interface ② HIS配置要求： 1） CPU主频必须大于是66MHz 2） Main Memory: 64M以上，对只具有操作和监视功能而言； 96M以上，对具有EWS功能而言 3） 硬盘：1GB以上 4） 光驱: 3寸软驱 4 5） PCI插槽 6） 17寸以上CRT，支持1024*768分辩率 7） RS-232 2、HIS功能 ...
