放电计数器测试仪说明书

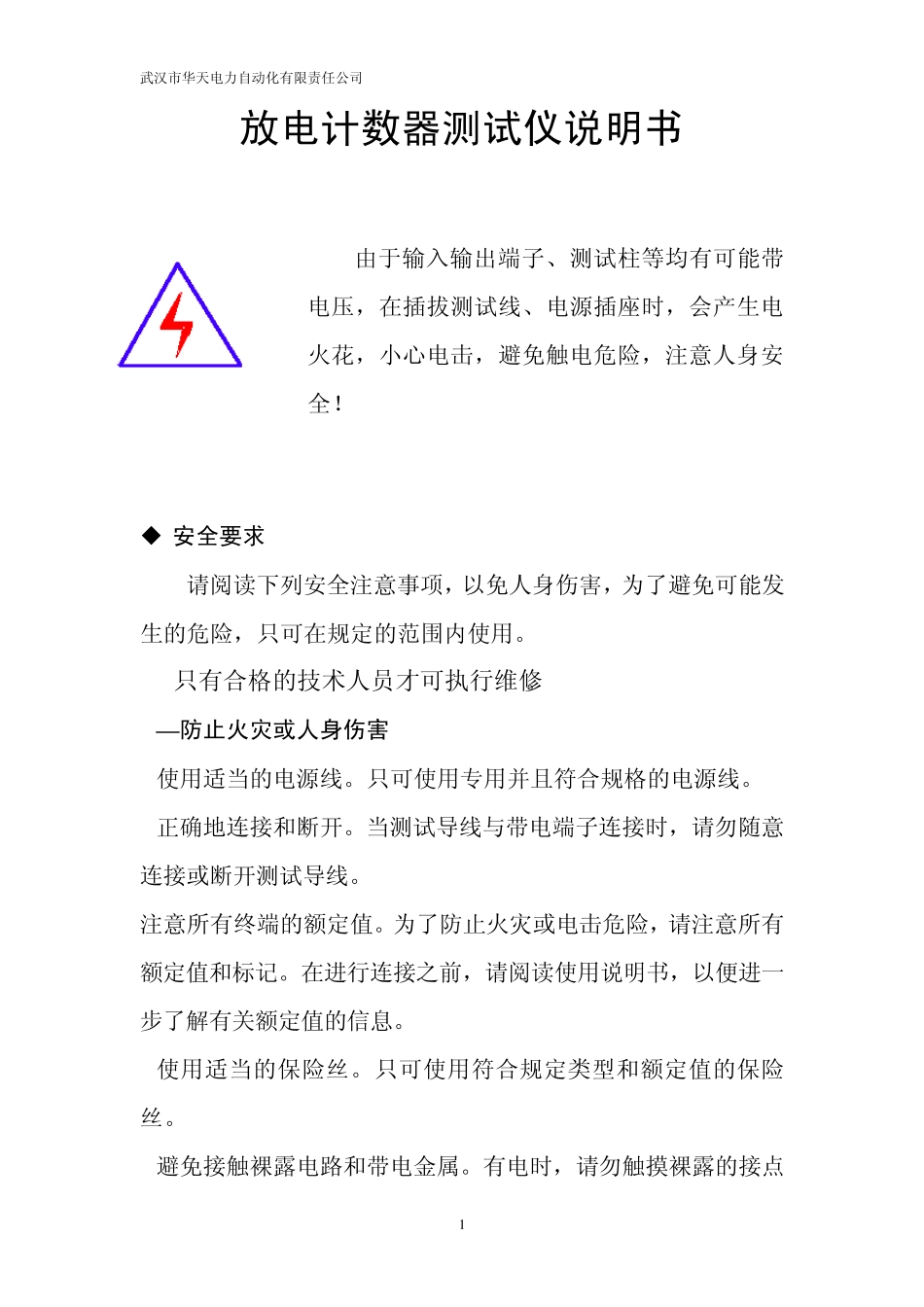

武汉市华天电力自动化有限责任公司 1 放电计数器测试仪说明书 由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！  安全要求 请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。 只有合格的技术人员才可执行维修。 —防止火灾或人身伤害 使用适当的电源线。只可使用专用并且符合规格的电源线。 正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。 注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。 使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。 避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点武汉市华天电力自动化有限责任公司 2 和部位。 请勿在潮湿环境下操作。 请勿在易爆环境中操作。 －安全术语 警告：警告字句指出可能造成人身伤亡的状况或做法。 目录 一、 原理………………………………………………………5 二、动作的检查方法及计数器检测仪原理 ……………………6 三、操作方法 …………………………………………………7 四、注意事项 …………………………………………………9 武汉市华天电力自动化有限责任公司 3 HT FZ -II 避雷器放电计数器检验仪 一、原理 图 1 所示为 ZK 型计数器的原理接线图。图 1（a）为 ZK 型动作计数器的基本结构，即所谓的双阀片式结构。当避雷器动作时，放电电流 流 过 阀 片 R1 ， 在 R1 上 的 压 降 经 阀 片 R2 给 电容 器C 充电，然后 C 再对电磁式计数器的电感线圈 L 放电，使其转动1 格，记 1 次数。改变 R1 及 R2 的阻值，可使记数器具有不同的灵敏度。一般最小动作电流为 100A（8／20μ s）的冲击电流。因 R1 上有一定的压降，将使避雷器的残压有所增加，故它主要用于 40kV 以上的高压武汉市华天电力自动化有限责任公司 4 避雷器。 图1（b）表示 ZK－8 型动作计数器的结构，系整流式结构。避雷器动作时，高温阀片R1 上的压降经全波整流给电容器C 充电，然后C 再对电磁式计数器的L 放电，使其记数。该计数器的阀片R1 的阻值较小（在10kA 时的压降为1.1kV），通流容量较大（ 1200A 方波），最小动作电流也为100A（8／20 s）的冲击...
