教你如何制作属于自己的UG后处理

教你如何制作属于自己的UG后处理_第1页
1/32

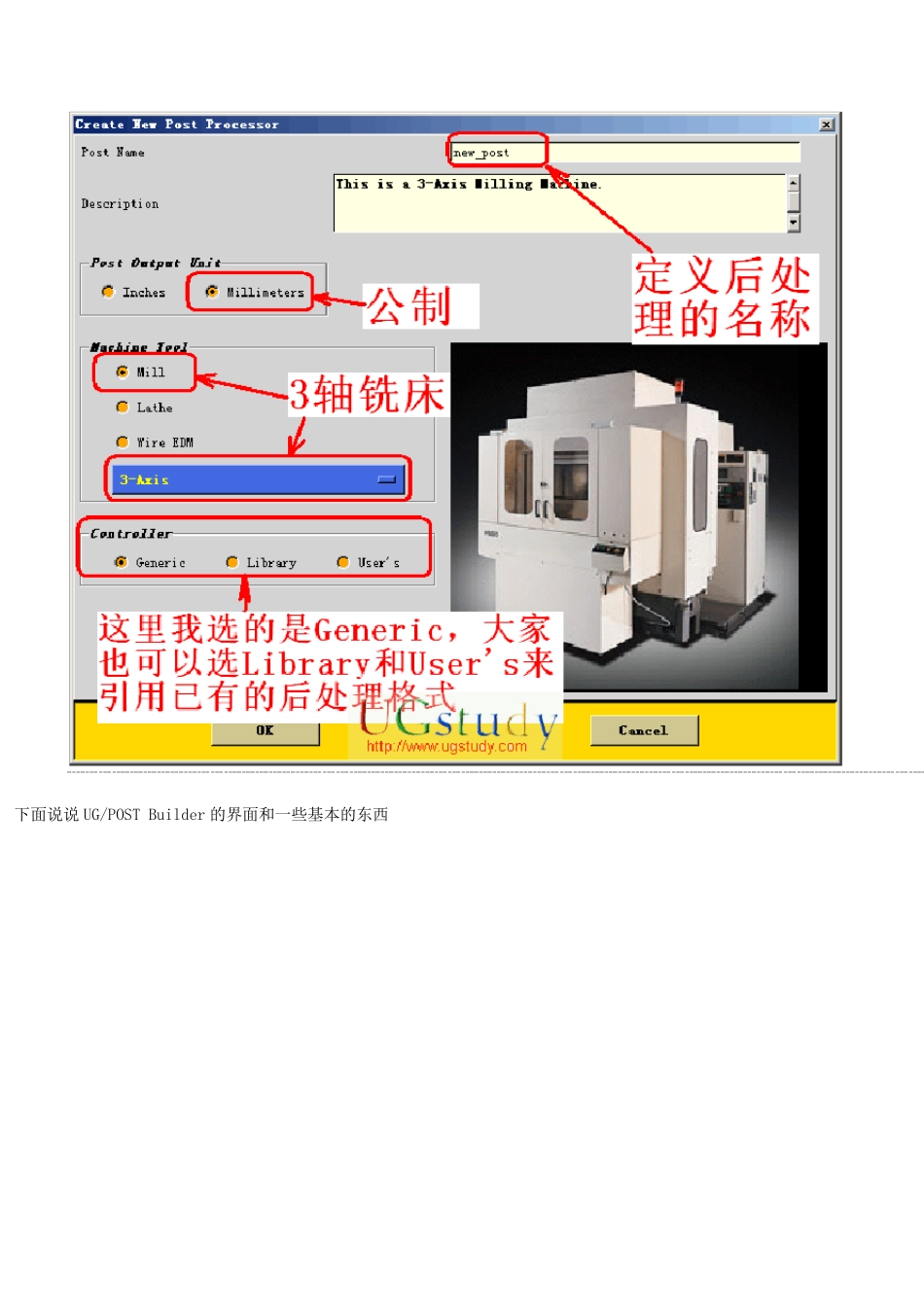

教你如何制作属于自己的UG后处理_第2页
2/32
教你如何制作属于自己的UG后处理_第3页
3/32
制作自己的后处理 1,开始菜单里打开UG/POST Builder 附件 0.PNG (17.26 KB) 2008-1-14 20:54 1.PNG (130.23 KB) 下面说说UG/POST Builder 的界面和一些基本的东西 设定螺旋下刀的方式 增加一个自定义命令, 拖到%下一行,如图, 加入以下命令 uplevel #0 { set mom_kin_helical_arc_output_mode LINEAR MOM_reload_kinematics } 完成 加turbo,使后处理速度快 5~6 倍 再在如图位置增加一个自定义命令 输入以下内容 uplevel #0 { set mom_kin_is_turbo_output "TRUE" MOM_reload_kinematics } 完成 加turbo,使后处理速度快 5~6 倍 这个命令可以使后处理速度快5~6 倍,一个字“快” 加入这个命令后,如果不想自动开油的话要修改下面三个地方,只有加了 tu rbo 的才改这三个地方 以下内容需要回复才能看到 自己的自定义设置 如果自己喜欢在每次程式开始时做一次Z 轴回零的动作,按以下三个图设置 以下内容需要回复才能看到 2.PNG (16.78 KB) 2008-1-14 21:10 , 阅读权限: 11 3.PNG (19.15 KB) 2008-1-14 21:10 , 阅读权限: 11 自己的自定义设置 有些高速机要在程式开始前加入G 05.1Q 1,有的又要加其它指令,但不管加什么指令,按以下方法都可以搞定 以下内容需要回复才能看到 在程式尾加入G05.1Q0G49,和程式头的方法一样。 把 M02 改为 M30,点击 M02 进行修改,方法如图 以下内容需要回复才能看到 在程式头或程式尾加一些强制性输出的指令也可以用以下方法搞定,以加入 G05.1Q1 为例 增加一个自定义命令,在里面添加如下命令 MOM_output_literal "G05.1Q1" 如果要多加几行指令,只需换行重复以上的动作,只是 G05.1Q1 要换成其它的指令罢了 以下内容需要回复才能看到 加入刀具信息 在弹出的对话框中输入如下指令 global mom_tool_diameter global mom_tool_corner1_radiu s global mom_tool_name MOM_ou tpu t_literal "( $mom_tool_name D=[format "%.2f" $mom_tool_diameter] R=[format "%.2f" $mom_tool_corner1_radiu s] )" 注意,D 和R 都可以改成你方便识别的文字,也可以改成汉字,不过要你的机床能识别汉字,%.2f是输出刀具信息的精度,这个意思是小数点后面2 位数,2 可以改成其它数字,其它地方就不要改了。 以下内容需要回复才能看到 程式尾的做法_ 加入加工时间 和程式头的做法一样,这里就不详细说明了 这...
