教你如何快速维修彩电烧保险丝的故障

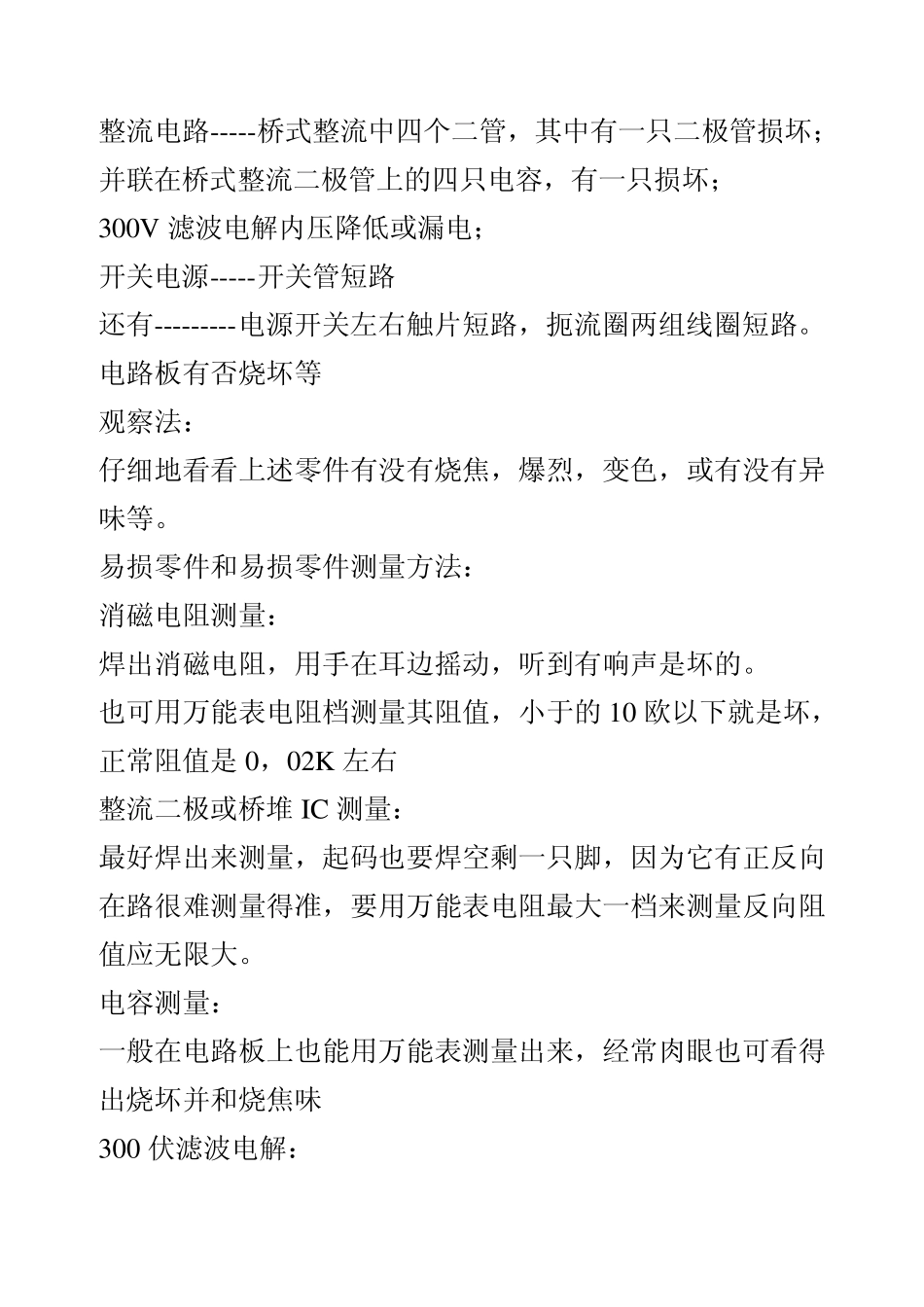

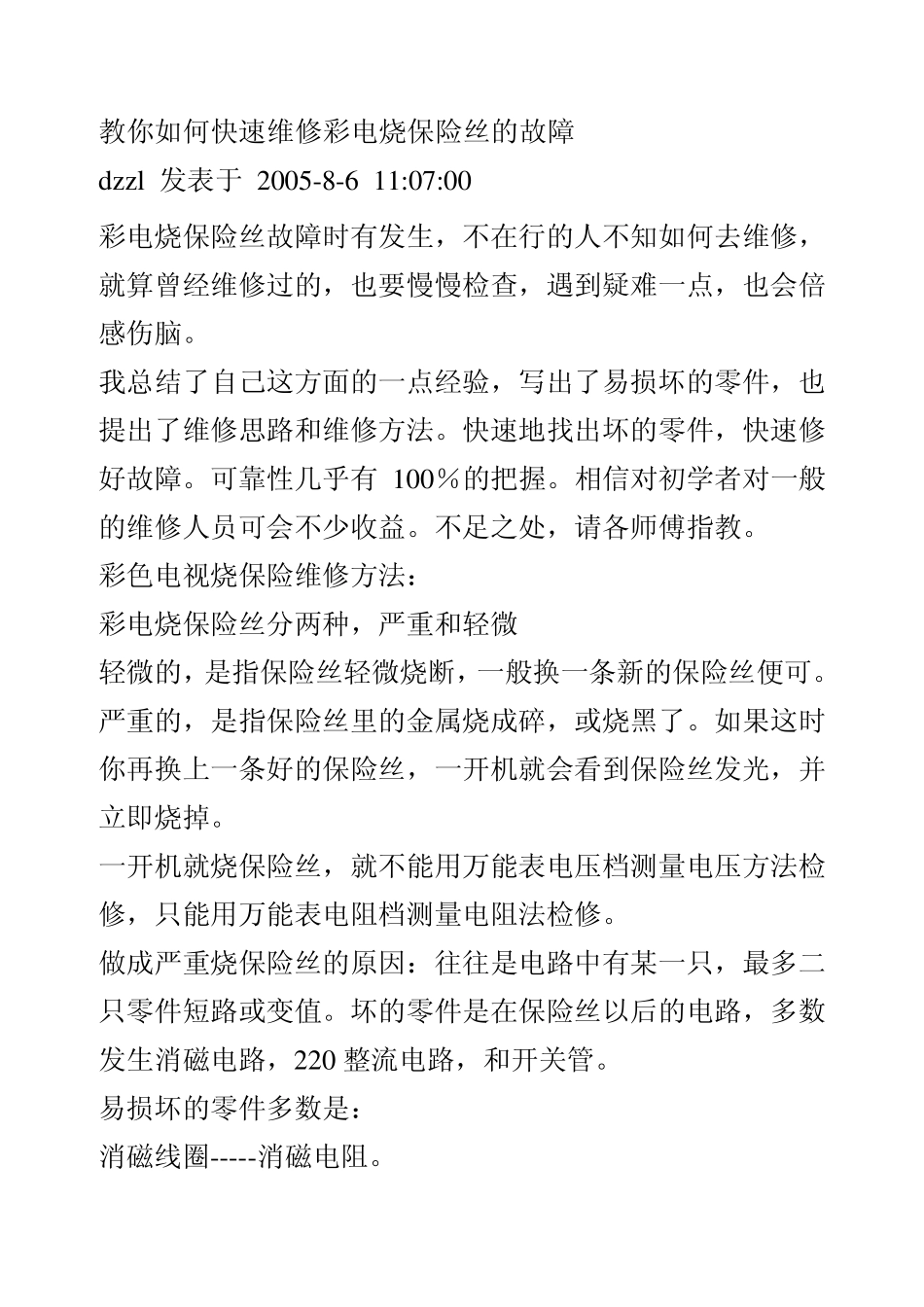

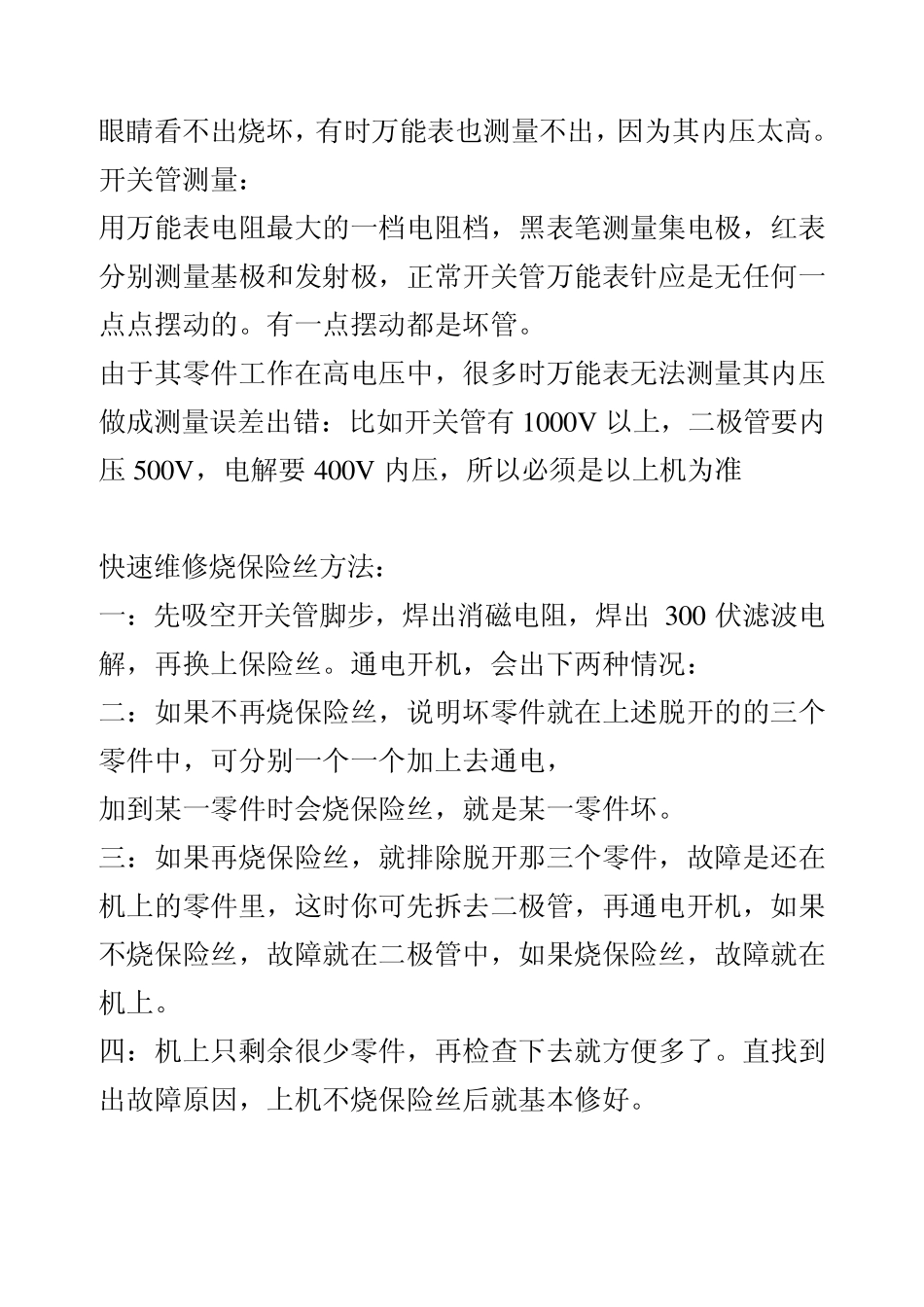

教你如何快速维修彩电烧保险丝的故障 dz z l 发表于 2005-8-6 11:07:00 彩电烧保险丝故障时有发生，不在行的人不知如何去维修，就算曾经维修过的，也要慢慢检查，遇到疑难一点，也会倍感伤脑。 我总结了自己这方面的一点经验，写出了易损坏的零件，也提出了维修思路和维修方法。快速地找出坏的零件，快速修好故障。可靠性几乎有100％的把握。相信对初学者对一般的维修人员可会不少收益。不足之处，请各师傅指教。 彩色电视烧保险维修方法： 彩电烧保险丝分两种，严重和轻微 轻微的，是指保险丝轻微烧断，一般换一条新的保险丝便可。 严重的，是指保险丝里的金属烧成碎，或烧黑了。如果这时你再换上一条好的保险丝，一开机就会看到保险丝发光，并立即烧掉。 一开机就烧保险丝，就不能用万能表电压档测量电压方法检修，只能用万能表电阻档测量电阻法检修。 做成严重烧保险丝的原因：往往是电路中有某一只，最多二只零件短路或变值。坏的零件是在保险丝以后的电路，多数发生消磁电路，220 整流电路，和开关管。 易损坏的零件多数是： 消磁线圈-----消磁电阻。 整流电路-----桥式整流中四个二管，其中有一只二极管损坏； 并联在桥式整流二极管上的四只电容，有一只损坏； 300V 滤波电解内压降低或漏电； 开关电源-----开关管短路 还有---------电源开关左右触片短路，扼流圈两组线圈短路。电路板有否烧坏等 观察法： 仔细地看看上述零件有没有烧焦，爆烈，变色，或有没有异味等。 易损零件和易损零件测量方法： 消磁电阻测量： 焊出消磁电阻，用手在耳边摇动，听到有响声是坏的。 也可用万能表电阻档测量其阻值，小于的10 欧以下就是坏，正常阻值是 0，02K 左右 整流二极或桥堆 IC 测量： 最好焊出来测量，起码也要焊空剩一只脚，因为它有正反向在路很难测量得准，要用万能表电阻最大一档来测量反向阻值应无限大。 电容测量： 一般在电路板上也能用万能表测量出来，经常肉眼也可看得出烧坏并和烧焦味 300 伏滤波电解： 眼睛看不出烧坏，有时万能表也测量不出，因为其内压太高。 开关管测量： 用万能表电阻最大的一档电阻档，黑表笔测量集电极，红表分别测量基极和发射极，正常开关管万能表针应是无任何一点点摆动的。有一点摆动都是坏管。 由于其零件工作在高电压中，很多时万能表无法测量其内压做成测量误差出错：比如开关管有1000V 以上，二极管要内压500V ，电解要 400V 内压，所以必须是以上机为...
