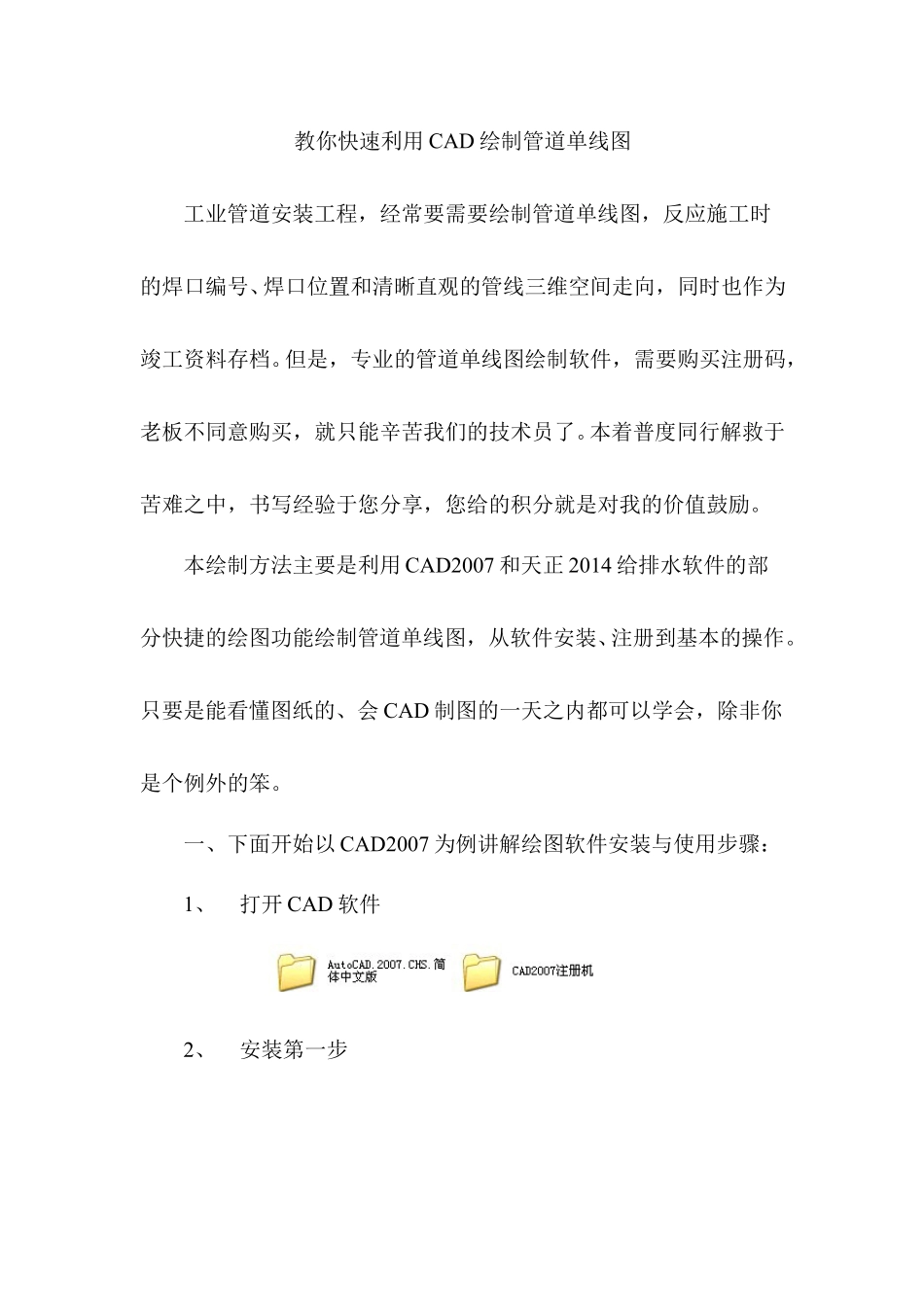

教你快速利用 CAD 绘制管道单线图工业管道安装工程，经常要需要绘制管道单线图，反应施工时的焊口编号、焊口位置和清晰直观的管线三维空间走向，同时也作为竣工资料存档。但是，专业的管道单线图绘制软件，需要购买注册码，老板不同意购买，就只能辛苦我们的技术员了。本着普度同行解救于苦难之中，书写经验于您分享，您给的积分就是对我的价值鼓励。本绘制方法主要是利用 CAD20 0 7 和天正 20 1 4 给排水软件的部分快捷的绘图功能绘制管道单线图，从软件安装、注册到基本的操作。只要是能看懂图纸的、会 CAD 制图的一天之内都可以学会，除非你是个例外的笨。一、下面开始以 CAD20 0 7 为例讲解绘图软件安装与使用步骤：1 、打开 CAD 软件2、安装第一步3、安装第二步4、安装第三步5、安装第四步6、安装第五步7、安装第六步8、安装第七步9、安装第八步：打开桌面图标10、 安装第九步：进入 CAD 激活界面11、安装第十步：打开 CAD 注册机12、第十一步：生成激活码13、第十二步：输入激活码二、安装天正给排水 20 1 41、第一步：安装天正 20 142、第二步：安装完成后打开桌面图标进入注册对话框3、第三步：打开天正注册机4、第四步：生成注册码5、第五步：注册完成打开桌面天正图标6、第六步：进入绘图界面按“S”或“D”锁定轴向角度 30 0 或4 507、第七步:绘制管线8、在管线中插入阀门9 、利用制作阀门功能生成焊口符号1 0 、在焊缝处插入焊缝符号11、编制、输入焊口编号12、将焊口编号调整到合适的位置和角度13、选择“文字表格“14、选择“递增文字”15 选择要递增的焊口序号生成下一个焊口编号：例如“1”16、按空格键生成下一个焊口17、利用管线倒角生成弯头左侧选择管线倒角选择管线并按空格键确定选择弧形倒角并输入需要的数据生成弯头18、利用“造阀门”功能创建需要的阀门及设备图标 19、建立标题栏到此为止绘制单线所需的基本操作已经介绍完毕。能否绘制美观的轴测单线图，还要靠你多练习和你的空间感，在这个空间里忘记东、西、南、北，只有前、后、左、右、上、下的空间方位（如下图）。图例：
