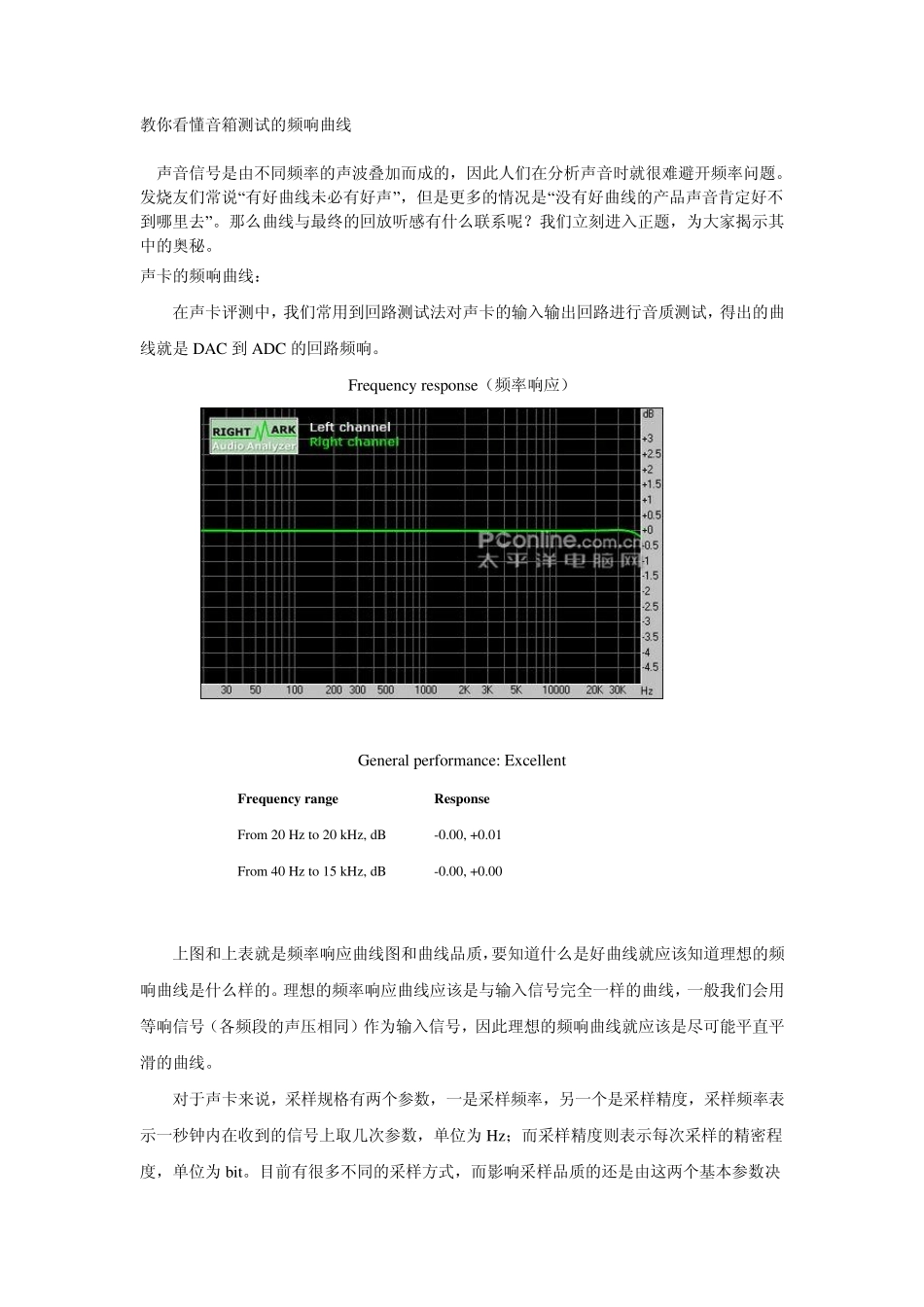

教你看懂音箱测试的频响曲线_第1页
1/6

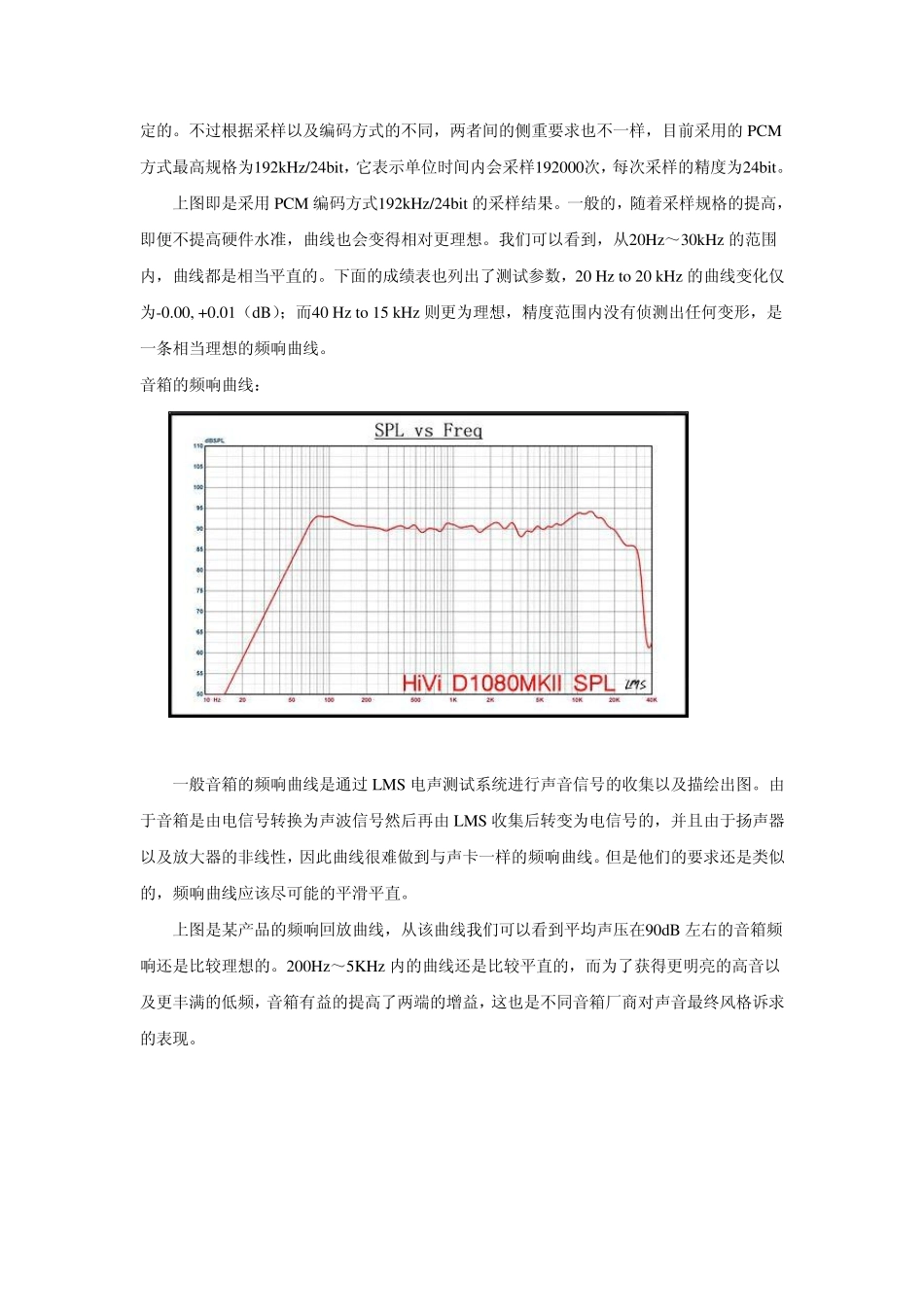

教你看懂音箱测试的频响曲线_第2页
2/6

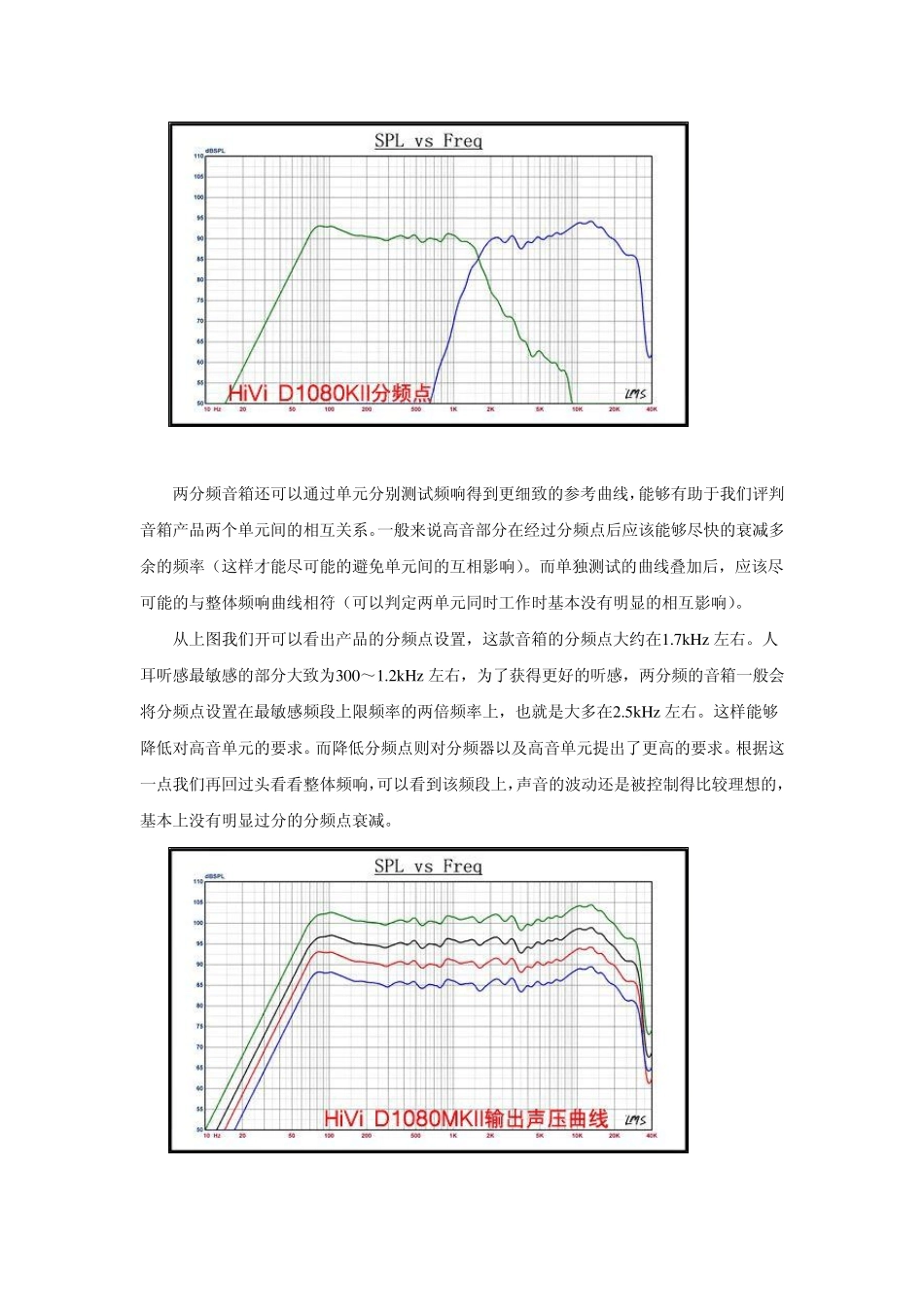

教你看懂音箱测试的频响曲线_第3页
3/6
教你看懂音箱测试的频响曲线 声音信号是由不同频率的声波叠加而成的,因此人们在分析声音时就很难避开频率问题。发烧友们常说“有好曲线未必有好声”,但是更多的情况是“没有好曲线的产品声音肯定好不到哪里去”。那么曲线与最终的回放听感有什么联系呢?我们立刻进入正题,为大家揭示其中的奥秘。 声卡的频响曲线: 在声卡评测中,我们常用到回路测试法对声卡的输入输出回路进行音质测试,得出的曲线就是DAC 到 ADC 的回路频响。 Frequency response(频率响应) General performance: Excellent Frequency range Response From 20 Hz to 20 kHz, dB -0.00, +0.01 From 40 Hz to 15 kHz, dB -0.00, +0.00 上图和上表就是频率响应曲线图和曲线品质,要知道什么是好曲线就应该知道理想的频响曲线是什么样的。理想的频率响应曲线应该是与输入信号完全一样的曲线,一般我们会用等响信号(各频段的声压相同)作为输入信号,因此理想的频响曲线就应该是尽可能平直平滑的曲线。 对于声卡来说,采样规格有两个参数,一是采样频率,另一个是采样精度,采样频率表示一秒钟内在收到的信号上取几次参数,单位为 Hz;而采样精度则表示每次采样的精密程度,单位为 bit。目前有很多不同的采样方式,而影响采样品质的还是由这两个基本参数决定的。不过根据采样以及编码方式的不同,两者间的侧重要求也不一样,目前采用的PCM方式最高规格为192kHz /24bit,它表示单位时间内会采样192000次,每次采样的精度为24bit。 上图即是采用 PCM 编码方式192kHz /24bit 的采样结果。一般的,随着采样规格的提高,即便不提高硬件水准,曲线也会变得相对更理想。我们可以看到,从20Hz ~30kHz 的范围内,曲线都是相当平直的。下面的成绩表也列出了测试参数,20 Hz to 20 kHz 的曲线变化仅为-0.00, +0.01(dB);而40 Hz to 15 kHz 则更为理想,精度范围内没有侦测出任何变形,是一条相当理想的频响曲线。 音箱的频响曲线: 一般音箱的频响曲线是通过 LMS 电声测试系统进行声音信号的收集以及描绘出图。由于音箱是由电信号转换为声波信号然后再由 LMS 收集后转变为电信号的,并且由于扬声器以及放大器的非线性,因此曲线很难做到与声卡一样的频响曲线。但是他们的要求还是类似的,频响曲线应该尽可能的平滑平直。 上图是某产品的频响回放曲线,从该曲线我们可以看到平均声压在90dB 左右的音箱频响还是比较理想的...
