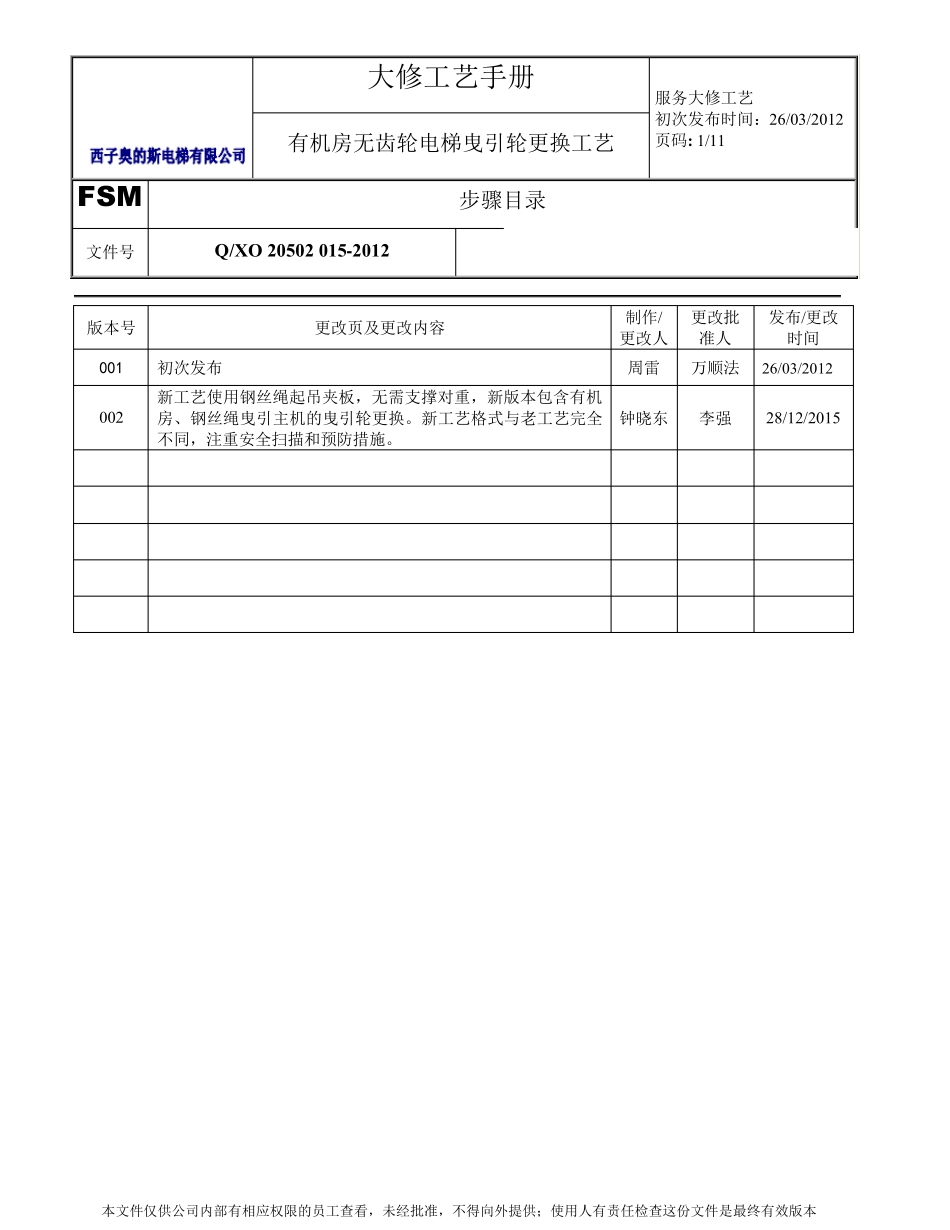

大修工艺手册 服务大修工艺 初次发布时间:26/03/2012 页码: 1/11 有机房无齿轮电梯曳引轮更换工艺 FSM 步骤目录 文件号 Q/XO 20502 015-2012 本文件仅供公司内部有相应权限的员工查看,未经批准,不得向外提供;使用人有责任检查这份文件是最终有效版本 版本号 更改页及更改内容 制作/更改人 更改批准人 发布/更改时间 001 初次发布 周雷 万顺法 26/03/2012 002 新工艺使用钢丝绳起吊夹板,无需支撑对重,新版本包含有机房、钢丝绳曳引主机的曳引轮更换。新工艺格式与老工艺完全不同,注重安全扫描和预防措施。 钟晓东 李强 28/12/2015 大修工艺手册 服务大修工艺 初次发布时间:26/03/2012 页码: 2/11 有机房无齿轮电梯曳引轮更换工艺 FSM 步骤目录 文件号 Q/XO 20502 015-2012 本文件仅供公司内部有相应权限的员工查看,未经批准,不得向外提供;使用人有责任检查这份文件是最终有效版本 施工主要步骤: 步骤 操作内容 备注 1 设置防护栏,轿顶检修将电梯 运行到顶层。 2 挂设起吊吊带及手拉葫芦 3. 轿顶检修将电梯运行到进出轿顶合适位置。 4 切断主电源挂牌上锁。 5 在机房安装钢丝绳起吊夹板。 6 起吊轿厢(或对重) 7 编码钢丝绳,将钢丝绳从曳引轮移到有快口保护的承重梁上。 8 释放手拉葫芦,使钢丝绳挂在主机承重梁上,但压力不大。 9. 更换曳引轮 10 起吊轿厢,复位钢丝绳。 11 释放手拉葫芦,拆除钢丝绳起吊夹板,移除手拉葫芦。 12 试运行 13 恢复正常 大修工艺手册 服务大修工艺 初次发布时间:26/03/2012 页码: 3/11 有机房无齿轮电梯曳引轮更换工艺 FSM 工程准备 文件号 Q/XO 20502 015-2012 本文件仅供公司内部有相应权限的员工查看,未经批准,不得向外提供;使用人有责任检查这份文件是最终有效版本 1. 准备 1.1. 搬运货物到工地 1.1.1. 与用户取得联系,确定停机时间,将所需要的物品(如新的曳引轮)搬运到工地的指定地点,在对该工地进行施工前请由施工负责人和站长到工地现场进行调查工地的工况。 1.1.2. 本工艺需2 名员工。 1.1.3. 准备前请核实曳引钢丝绳直径、电梯提升高度、曳引轮更换原因,以便选用正确的钢丝绳起吊夹板及合适的施工工艺。 1.1.4. 如现场工况特殊,在参考本工艺的情况下,确保安全的前提下,根据现场实际情况选择最合适的工艺。 1.1.5. 开工前完成JHA 分析和工具检查。 1.2. 工具准备 序 ...
