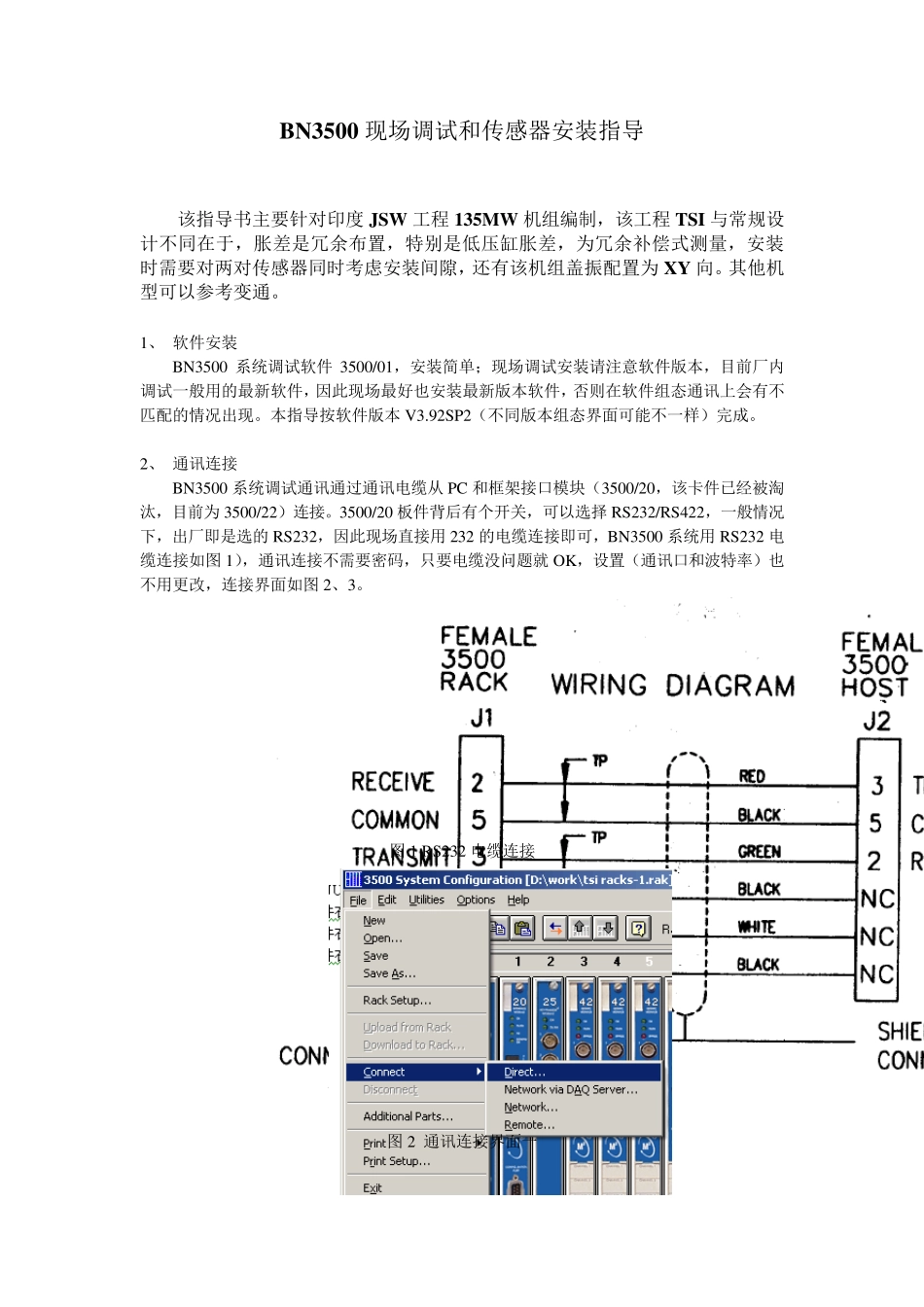

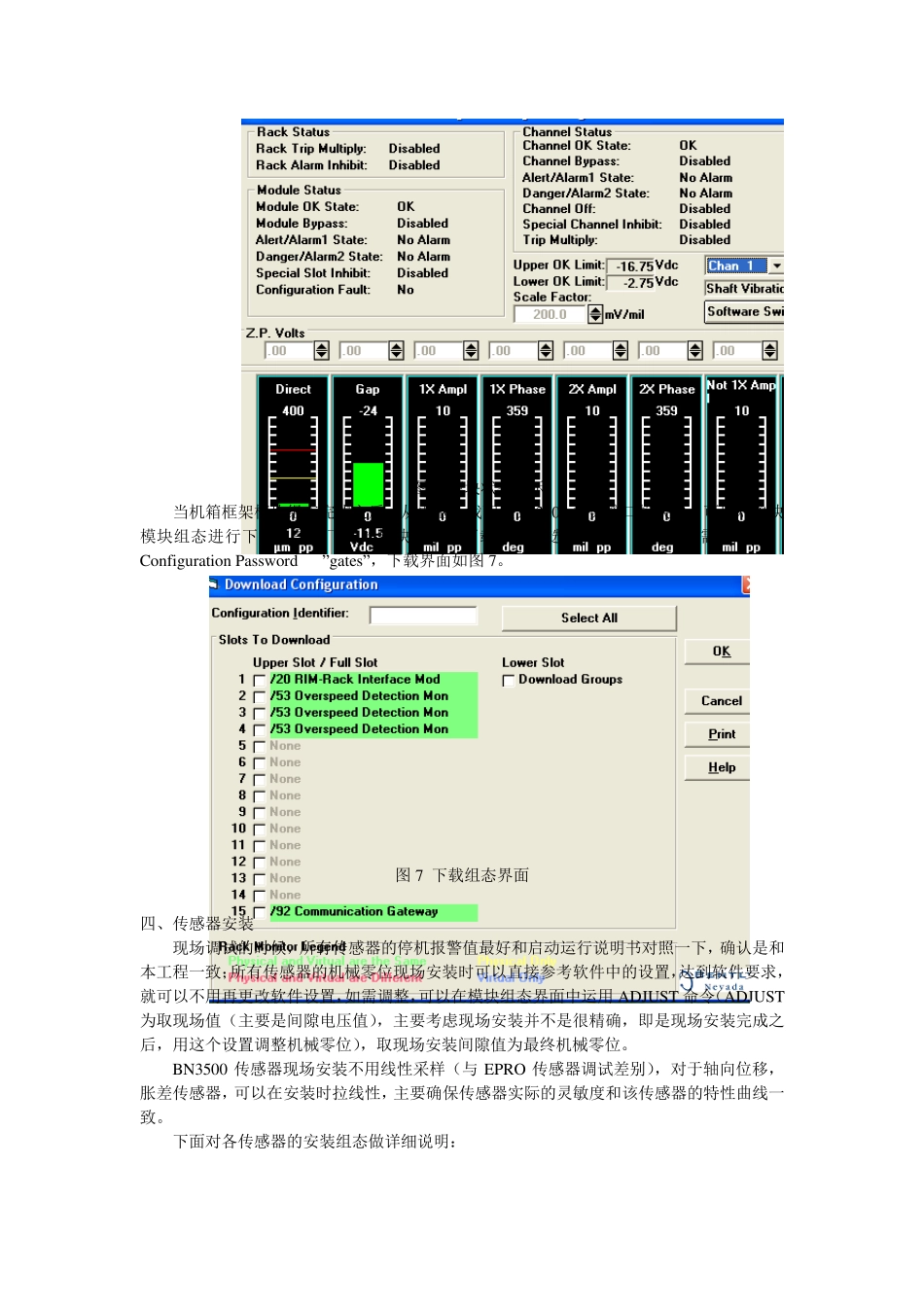

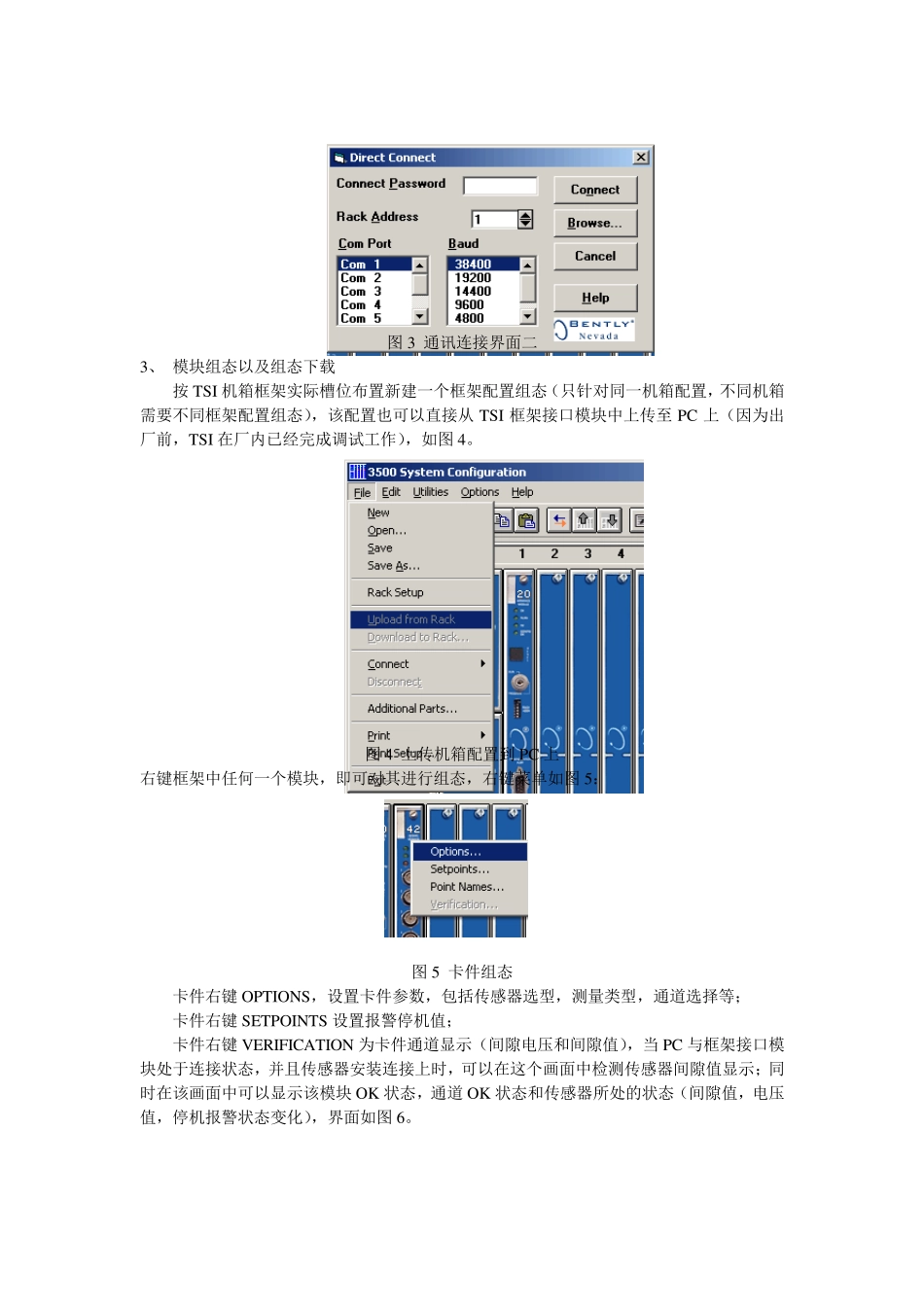

BN3500 现场调试和传感器安装指导 该指导书主要针对印度JSW 工程135MW 机组编制，该工程TSI 与常规设计不同在于，胀差是冗余布置，特别是低压缸胀差，为冗余补偿式测量，安装时需要对两对传感器同时考虑安装间隙，还有该机组盖振配置为XY向。其他机型可以参考变通。 1、 软件安装 BN3500 系统调试软件 3500/01，安装简单；现场调试安装请注意软件版本，目前厂内调试一般用的最新软件，因此现场最好也安装最新版本软件，否则在软件组态通讯上会有不匹配的情况出现。本指导按软件版本 V 3.92SP2（不同版本组态界面可能不一样）完成。 2、 通讯连接 BN3500 系统调试通讯通过通讯电缆从 PC 和框架接口模块（3500/20，该卡件已经被淘汰，目前为3500/22）连接。3500/20 板件背后有个开关，可以选择 RS232/RS422，一般情况下，出厂即是选的 RS232，因此现场直接用 232 的电缆连接即可，BN3500 系统用 RS232 电缆连接如图 1），通讯连接不需要密码，只要电缆没问题就 OK，设置（通讯口和波特率）也不用更改，连接界面如图 2、3。 图 1 RS232 电缆连接 图 2 通讯连接界面一 图3 通讯连接界面二 3、 模块组态以及组态下载 按 TSI 机箱框架实际槽位布置新建一个框架配置组态（只针对同一机箱配置，不同机箱需要不同框架配置组态），该配置也可以直接从 TSI 框架接口模块中上传至 PC 上（因为出厂前，TSI 在厂内已经完成调试工作），如图4。 图4 上传机箱配置到 PC 上 右键框架中任何一个模块，即可对其进行组态，右键菜单如图5： 图5 卡件组态 卡件右键 OPTIONS，设置卡件参数，包括传感器选型，测量类型，通道选择等； 卡件右键 SETPOINTS 设置报警停机值； 卡件右键 VERIFICATION 为卡件通道显示（间隙电压和间隙值），当 PC 与框架接口模块处于连接状态，并且传感器安装连接上时，可以在这个画面中检测传感器间隙值显示；同时在该画面中可以显示该模块 OK 状态，通道 OK 状态和传感器所处的状态（间隙值，电压值，停机报警状态变化），界面如图6。 图6 模块状态显示 当机箱框架模块组态完成之后，从电脑下载配置到3500 框架接口模块中，可以对单块模块组态进行下载，需要下载的模块在组态下载界面中选定即可；组态下载需要密码，Configuration Passw ord ”gates”，下载界面如图7。 图7 下载组态界面 四、传感器安装 现场调试的时候，所有传感器的停机报警值最好和启动...
