机修钳工计算题

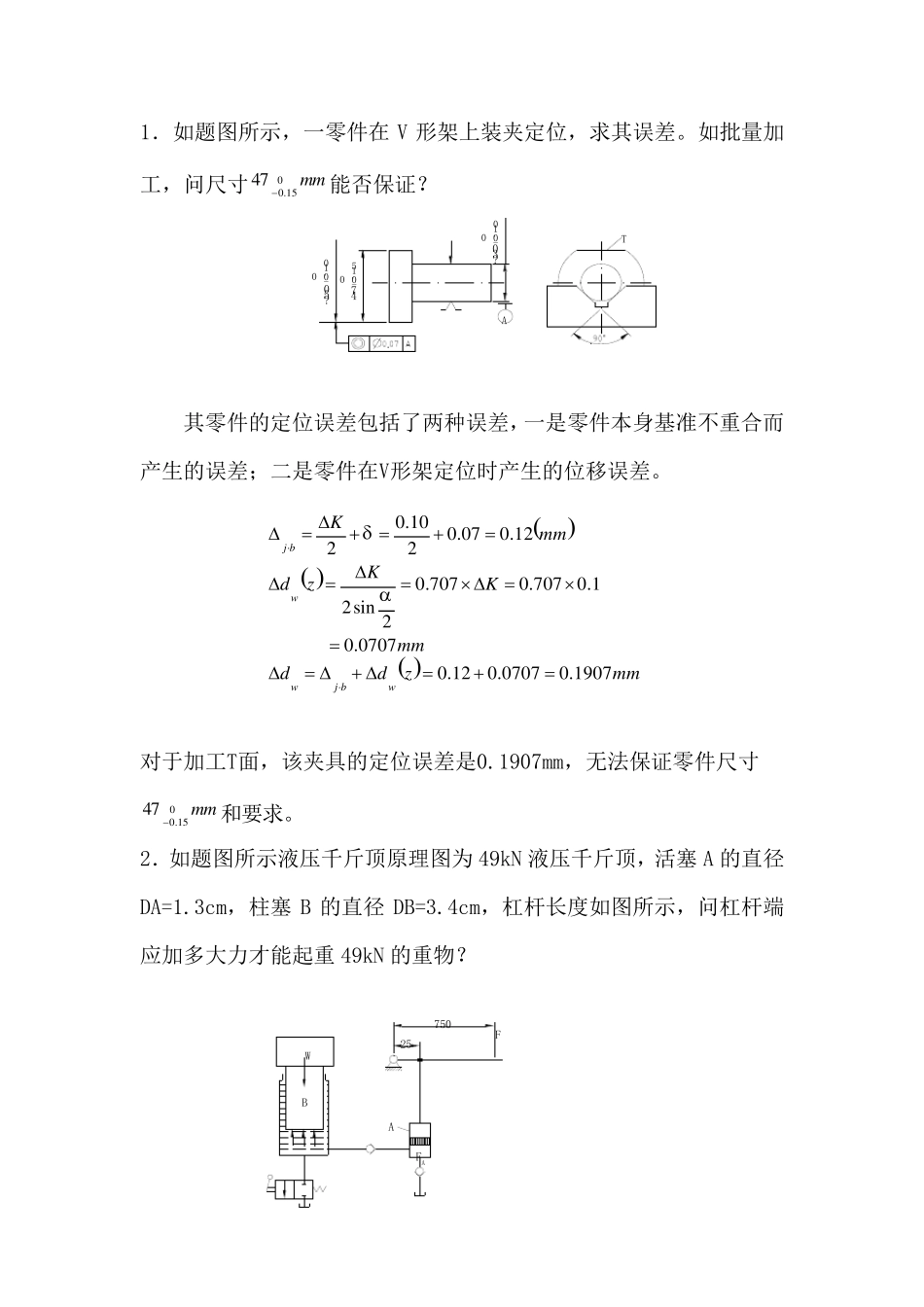

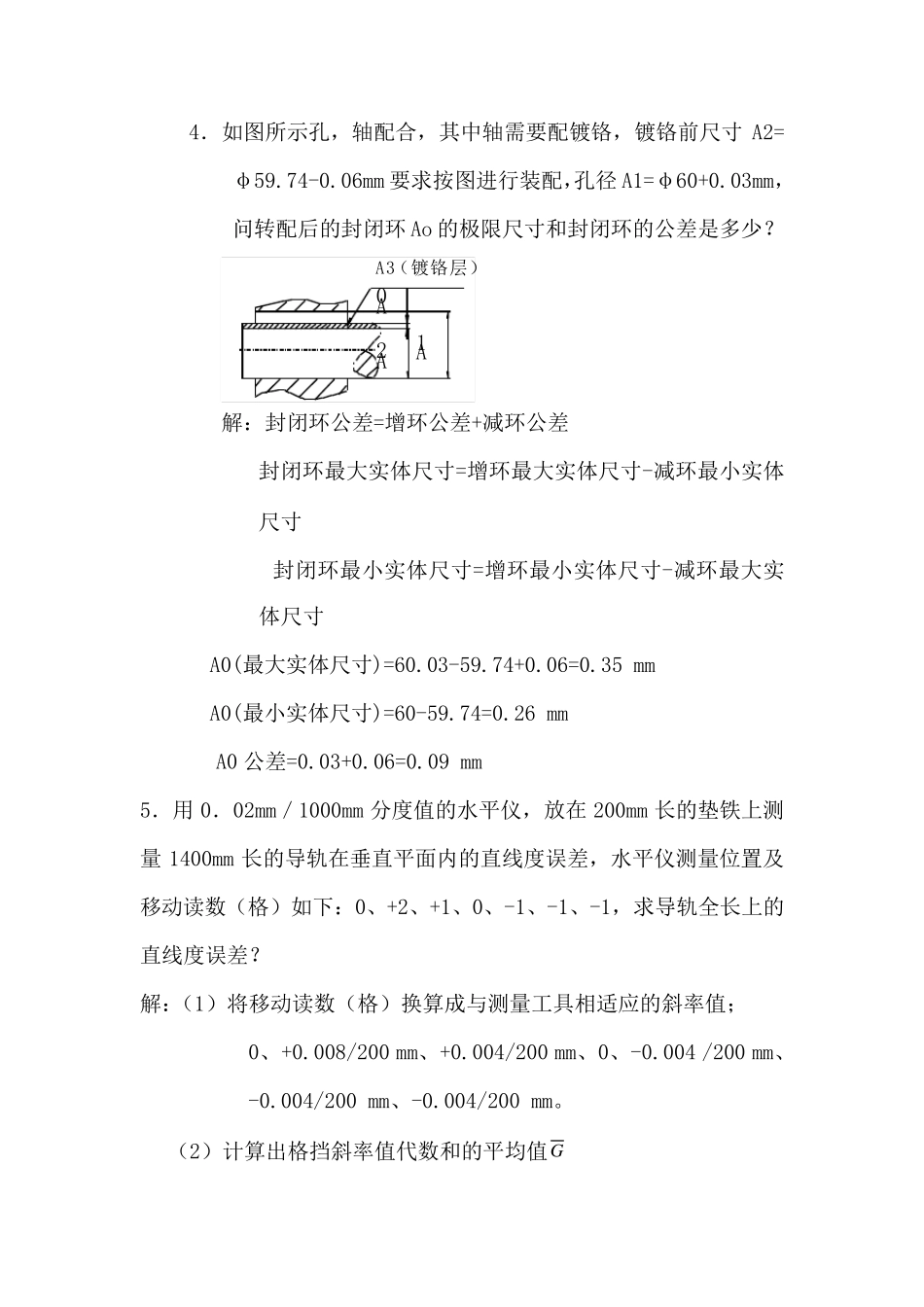

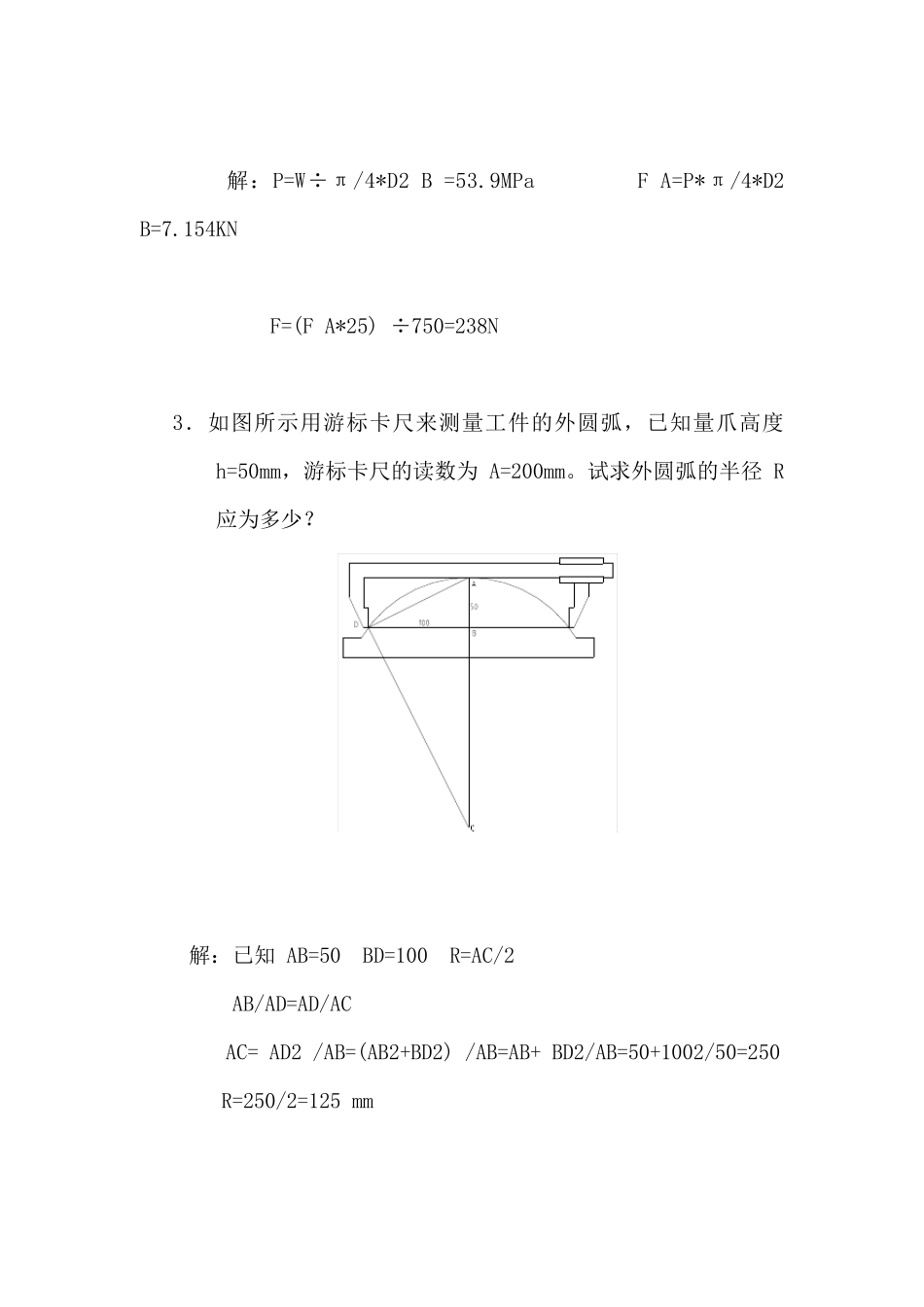

1．如题图所示，一零件在V 形架上装夹定位，求其误差。如批量加工，问尺寸mm015.047能否保证？ 其零件的定位误差包括了两种误差，一是零件本身基准不重合而产生的误差；二是零件在V形架定位时产生的位移误差。 对于加工T面，该夹具的定位误差是0.1907mm，无法保证零件尺寸mm015.047和要求。 2．如题图所示液压千斤顶原理图为 49kN 液压千斤顶，活塞 A 的直径DA=1.3cm，柱塞 B 的直径 DB=3.4cm，杠杆长度如图所示，问杠杆端应加多大力才能起重 49kN 的重物？ ?30T?5047 0 -0.10 0 -0.15 0 -0.10A75025FAAWBF  mmzddmmKKzdmmKwbjwwbj1907.00707.012.00707.01.0707.0707.02sin212.007.0210.02 解：P=W÷π/4*D2 B =53.9MPa F A=P*π/4*D2 B=7.154KN F=(F A*25) ÷750=238N 3．如图所示用游标卡尺来测量工件的外圆弧，已知量爪高度h=50mm，游标卡尺的读数为 A=200mm。试求外圆弧的半径 R应为多少？ 解：已知 AB=50 BD=100 R=AC/2 AB/AD=AD/AC AC= AD2 /AB=(AB2+BD2) /AB=AB+ BD2/AB=50+1002/50=250 R=250/2=125 mm 4．如图所示孔，轴配合，其中轴需要配镀铬，镀铬前尺寸A2=φ59.74-0.06mm 要求按图进行装配，孔径 A1=φ60+0.03mm，问转配后的封闭环 Ao 的极限尺寸和封闭环的公差是多少？ A2A1A0A3（镀铬层） 解：封闭环公差=增环公差+减环公差 封闭环最大实体尺寸=增环最大实体尺寸-减环最小实体尺寸 封闭环最小实体尺寸=增环最小实体尺寸-减环最大实体尺寸 A0(最大实体尺寸)=60.03-59.74+0.06=0.35 mm A0(最小实体尺寸)=60-59.74=0.26 mm A0 公差=0.03+0.06=0.09 mm 5．用 0．02mm／1000mm 分度值的水平仪，放在 200mm 长的垫铁上测量 1400mm 长的导轨在垂直平面内的直线度误差，水平仪测量位置及移动读数（格）如下：0、+2、+1、0、-1、-1、-1，求导轨全长上的直线度误差？ 解：（1）将移动读数（格）换算成与测量工具相适应的斜率值； 0、+0.008/200 mm、+0.004/200 mm、0、-0.004 /200 mm、-0.004/200 mm、-0.004/200 mm。 （2）计算出格挡斜率值代数和的平均值G G =0 （3）将各档变换成末端点的坐标值： 0、+0.008、+0.012、+0.012、+0.008、+0.004、0 （4）导轨全长上的直线度误差为： δ=│H max-Hmin│=0.012 mm 答：导轨全长上的直线度误差为0.012 mm。 6．在铸铁工件上...
