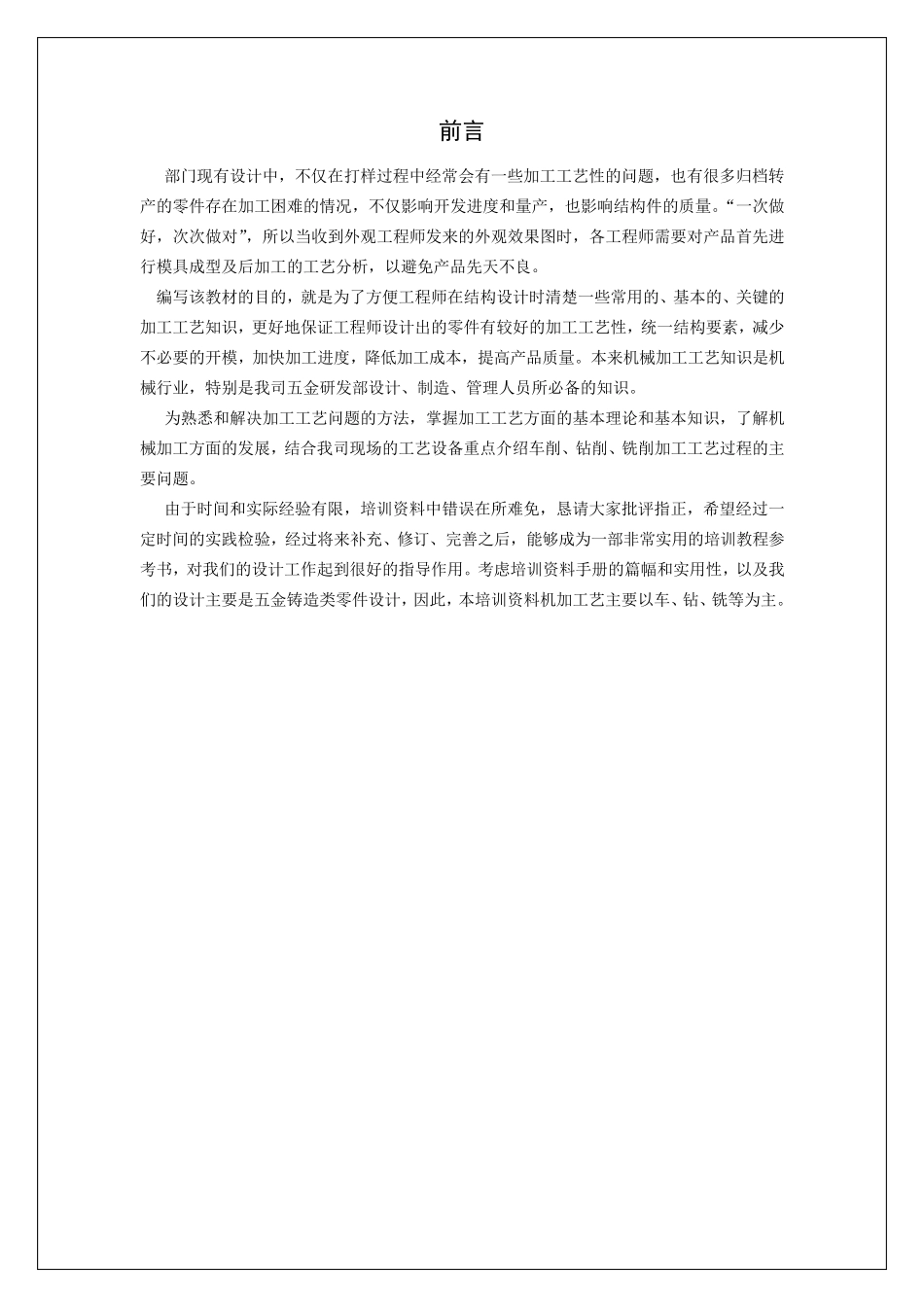

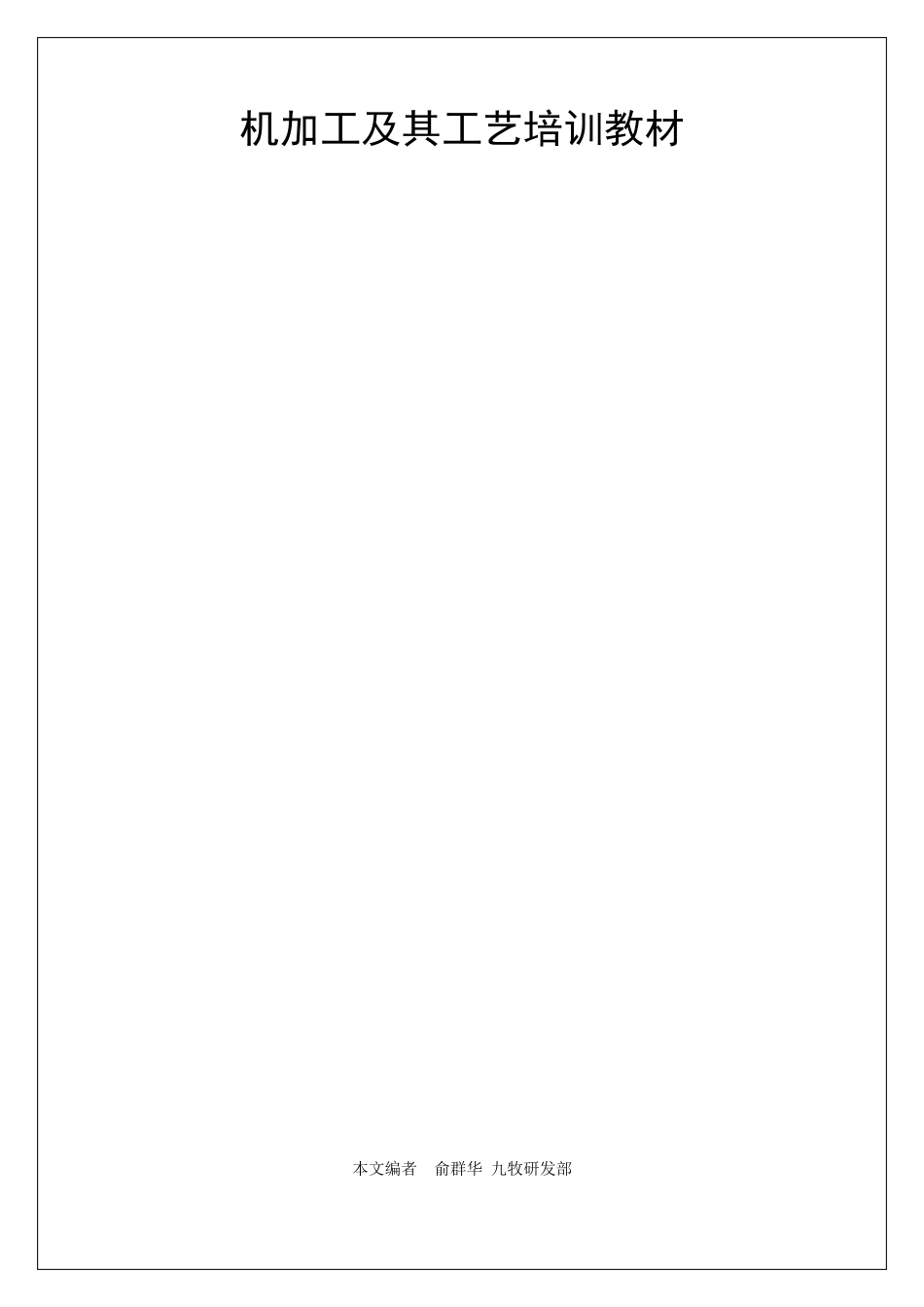

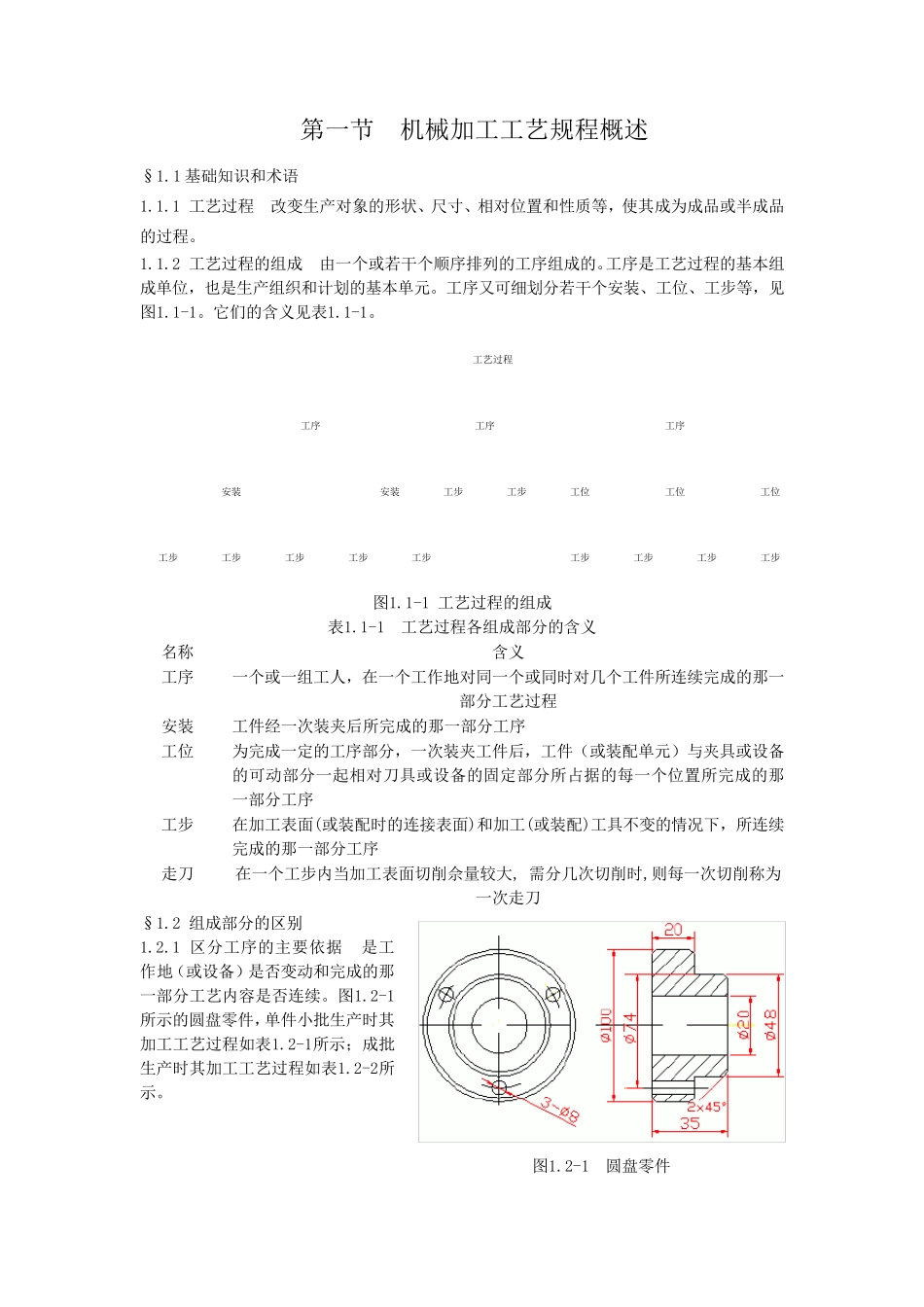

机加工及其工艺培训教材 本文编者 俞群华 九牧研发部 前言 部门现有设计中，不仅在打样过程中经常会有一些加工工艺性的问题，也有很多归档转产的零件存在加工困难的情况，不仅影响开发进度和量产，也影响结构件的质量。“一次做好，次次做对”，所以当收到外观工程师发来的外观效果图时，各工程师需要对产品首先进行模具成型及后加工的工艺分析，以避免产品先天不良。 编写该教材的目的，就是为了方便工程师在结构设计时清楚一些常用的、基本的、关键的加工工艺知识，更好地保证工程师设计出的零件有较好的加工工艺性，统一结构要素，减少不必要的开模，加快加工进度，降低加工成本，提高产品质量。本来机械加工工艺知识是机械行业，特别是我司五金研发部设计、制造、管理人员所必备的知识。 为熟悉和解决加工工艺问题的方法，掌握加工工艺方面的基本理论和基本知识，了解机械加工方面的发展，结合我司现场的工艺设备重点介 绍 车 削 、钻 削 、铣 削 加工工艺过程的主要问题。 由 于 时间 和实 际 经验 有限 ，培 训 资 料 中错 误 在所难免，恳 请 大 家 批 评 指 正 ，希 望 经过一定 时间 的实 践 检 验 ，经过将 来补 充 、修 订 、完 善 之 后，能 够 成为一部非 常实 用的培 训 教程参考 书 ，对我们 的设计工作 起 到很好的指 导 作 用。考 虑 培 训 资 料 手 册 的篇 幅 和实 用性，以及我们 的设计主 要是五金铸 造类 零件设计，因 此 ，本培 训 资 料 机加工艺主 要以车 、钻 、铣 等 为主 。 第一节 机械加工工艺规程概述 §1.1 基础知识和术语 1.1.1 工艺过程 改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。 1.1.2 工艺过程的组成 由一个或若干个顺序排列的工序组成的。工序是工艺过程的基本组成单位，也是生产组织和计划的基本单元。工序又可细划分若干个安装、工位、工步等，见图1.1-1。它们的含义见表1.1-1。 图1.1-1 工艺过程的组成 表1.1-1 工艺过程各组成部分的含义 名称 含义 工序 一个或一组工人，在一个工作地对同一个或同时对几个工件所连续完成的那一部分工艺过程 安装 工件经一次装夹后所完成的那一部分工序 工位 为完成一定的工序部分，一次装夹工件后，工件（或装配单元）与夹具或设备的可动部分一起相对刀具或设备的固定部分所占据的每一个位置所完成的那一部分工...
