支护材料消耗计算VIP免费

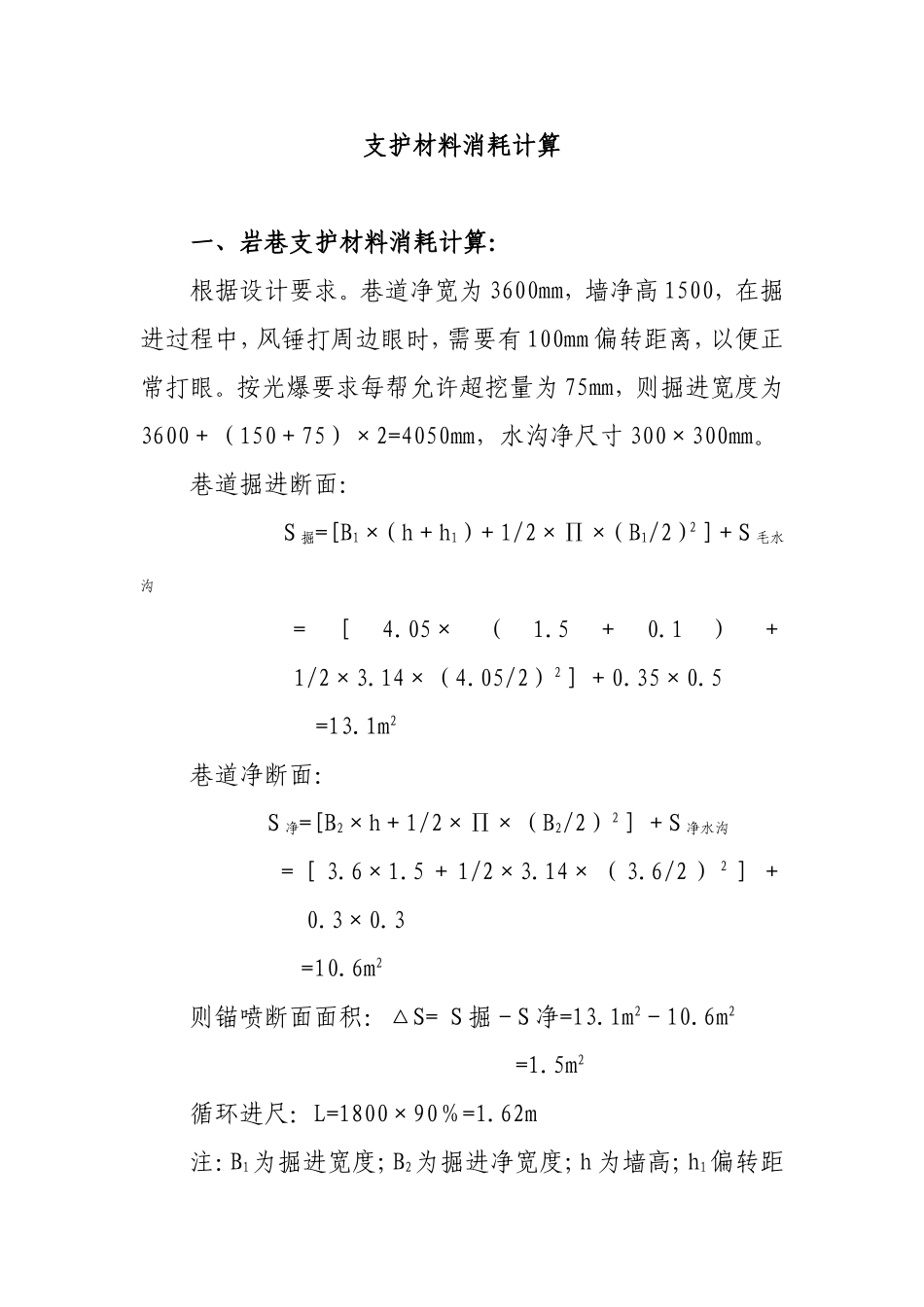

支护材料消耗计算一、岩巷支护材料消耗计算：根据设计要求。巷道净宽为3600mm，墙净高1500，在掘进过程中，风锤打周边眼时，需要有100mm偏转距离，以便正常打眼。按光爆要求每帮允许超挖量为75mm，则掘进宽度为3600＋（150＋75）×2=4050mm，水沟净尺寸300×300mm。巷道掘进断面：S掘=[B1×（h＋h1）＋1/2×∏×（B1/2）2］＋S毛水沟=［4.05×（1.5＋0.1）＋1/2×3.14×（4.05/2）2］＋0.35×0.5=13.1m2巷道净断面：S净=[B2×h＋1/2×∏×（B2/2）2］＋S净水沟=［3.6×1.5＋1/2×3.14×（3.6/2）2］＋0.3×0.3=10.6m2则锚喷断面面积：△S=S掘－S净=13.1m2－10.6m2=1.5m2循环进尺：L=1800×90％=1.62m注：B1为掘进宽度；B2为掘进净宽度；h为墙高；h1偏转距离。1、水泥用量：每米巷道喷浆消耗量：△S×1.0=1.5m3单位浆体中水泥用量：453×0.9=408kg/m3（参考淮南矿院华东院校主编《井巷工程》第一分册）则每米巷道水泥用量：408×1.5=612kg考虑到喷浆过程中10％的回弹，则实际水泥消耗量为：612÷0.9=680kg其实际循环消耗为：680×1.62=1102kg2、黄沙消耗：每米消耗量：1102×2.5=2755kg其循环消耗量：2755×1.62=4463kg3、石子消耗：每米消耗量：612×1.5=918kg其循环消耗量：918×1.62=1487kg4、速凝剂：掺入量为水泥用量的5％，则每米消耗量：612×5％=30.6kg其循环消耗量：30.6×1.62=49.6kg5、锚杆用量：锚杆每排布置：（∏r＋1.5×2）/0.8=（3.14×1.8＋3.0）/0.8=10.8株排距为800×800mm每米消耗量：10.8/0.8=13.5（棵）取14棵其循环消耗量：13.5×1.62=22（棵）6、锚固剂用量：每棵锚杆使用3卷树脂锚固剂，其富余系数取1.05每米消耗量：13.5×3×1.05=42.5（卷）取43卷其循环消耗量42.5×1.62=68.9（卷）取69卷7、钢材用量：钢轨型号用24kg/m，其富余系数取1.05则每米消耗量：24×2×1.05=50.4（kg）其循环消耗量：50.4×1.62=81.6（kg）（不含车场双股道）8、坑木用量：①、枕木每1.0m布置一块，长×宽×厚=1.2×0.2×0.2=0.048m3每米消耗量：0.048×1.1=0.0528m3（其副余系数取1.1）其循环消耗量：0.0528×1.62=0.086m3②、永久水沟的摸板，每50m更换一次，每次使用量（三组交替使用）则用量：4.0×0.06×0.5×2×3=0.72m3每米更换消耗量为：0.72/50=0.0144m3其循环消耗量：0.0144×2=0.0228m3总计：每米坑木消耗量为：0.0528＋0.0144=0.0672m3循环消耗量：0.086＋0.0228=0.1148m3二、煤巷支护材料计算：风巷：风巷锚杆支护规格为净宽×净高=3.2×2.7m，每循环共需钢材：[上帮5根+顶5根+下帮3根]×2排(1.6m)=26根每米共需锚杆：26÷1.6=16.25根机巷：风巷锚杆支护规格为净宽×净高=3.7×2.8m，每循环共需钢材：[上帮5根+顶6根+下帮3根]×2排(1.6m)=28根每米共需锚杆：28÷1.6=17.5根梁子需用塘柴（间距200mm）：3.2÷0.2=16根，施工中要用17根；腿子需用塘柴（间距200mm）：[2.8－0.2（腿窝）]÷0.2=13根，施工中要用14根；每循环共需塘柴：[17+14×2+6（永久棚撑）]×2=102根；每米共需塘柴：102÷1.2=85根；梁子需用笆片（压茬100mm）：3.2÷0.7=4.57片，施工中要用5×2片（双层）；腿子需用笆片（压茬100mm）：2.8÷0.7=4片，施工中要用4片；每循环共需笆片：[5×2+4×2]×2=36片；每米共需笆片：36÷1.2=30片；每棚4块木楔，加上前探梁消耗，每循环共需木楔10块；每米共需木楔：10÷1.2=8.3块。轨道巷、联巷、切眼：轨道巷、联巷、切眼工字钢支护规格为梁×腿=2.2×2.2m，矿用11#工字钢每米重26.1kg，每循环共需钢材：[2.2+2.2×2+0.05×2（梁牙壳）]×2棚×26.1=349.74kg每米共需钢材：349.74÷1.2=291.45kg梁子需用塘柴（间距200mm）：2.2÷0.2=11根，施工中要用12根；腿子需用塘柴（间距200mm）：[2.2－0.2（腿窝）]÷0.2=10根，施工中要用11根；每循环共需塘柴：[12+11×2+6（永久棚撑）]×2=80根；每米共需塘柴：80÷1.2=66.7根；梁子需用笆片、塑网（压茬100mm）：2.2÷0.7=3片，施工中要用3片；腿子需用笆片、塑网（压茬100mm）：[2.2－0.2（腿窝）]÷0.7=3片，施工中要用3片；每循环共需笆片、塑网：[3+3×2]×2=18片；每米共需笆片、塑网：18÷1.2=15片；（腰帮过顶时选用一片笆片加一片塑网双层用）；每棚4块木楔，加上前探梁消耗，每循环共需木楔10块；每米共需木楔：10÷1.2=8.3块。
