机床电气控制实习报告VIP专享

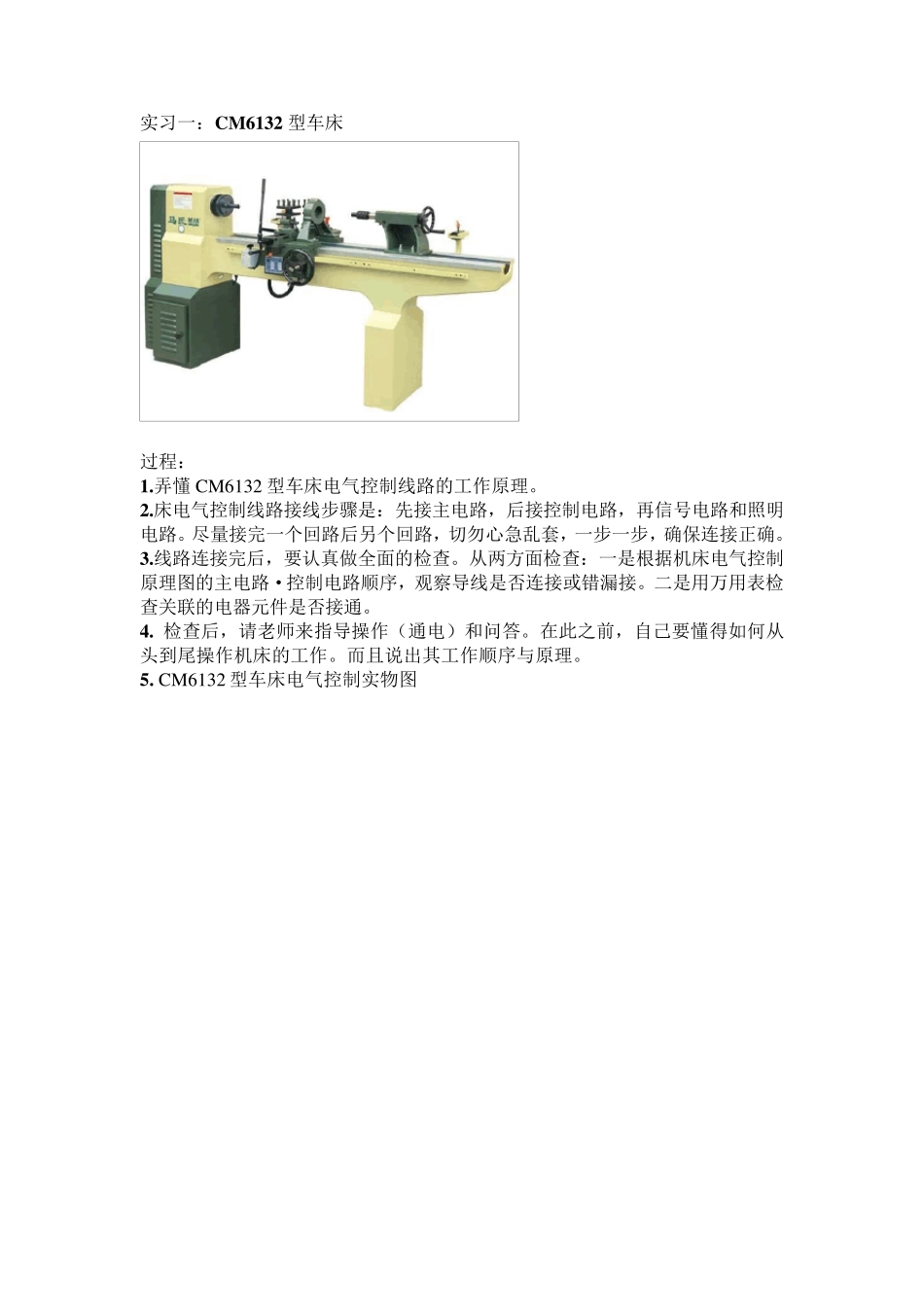

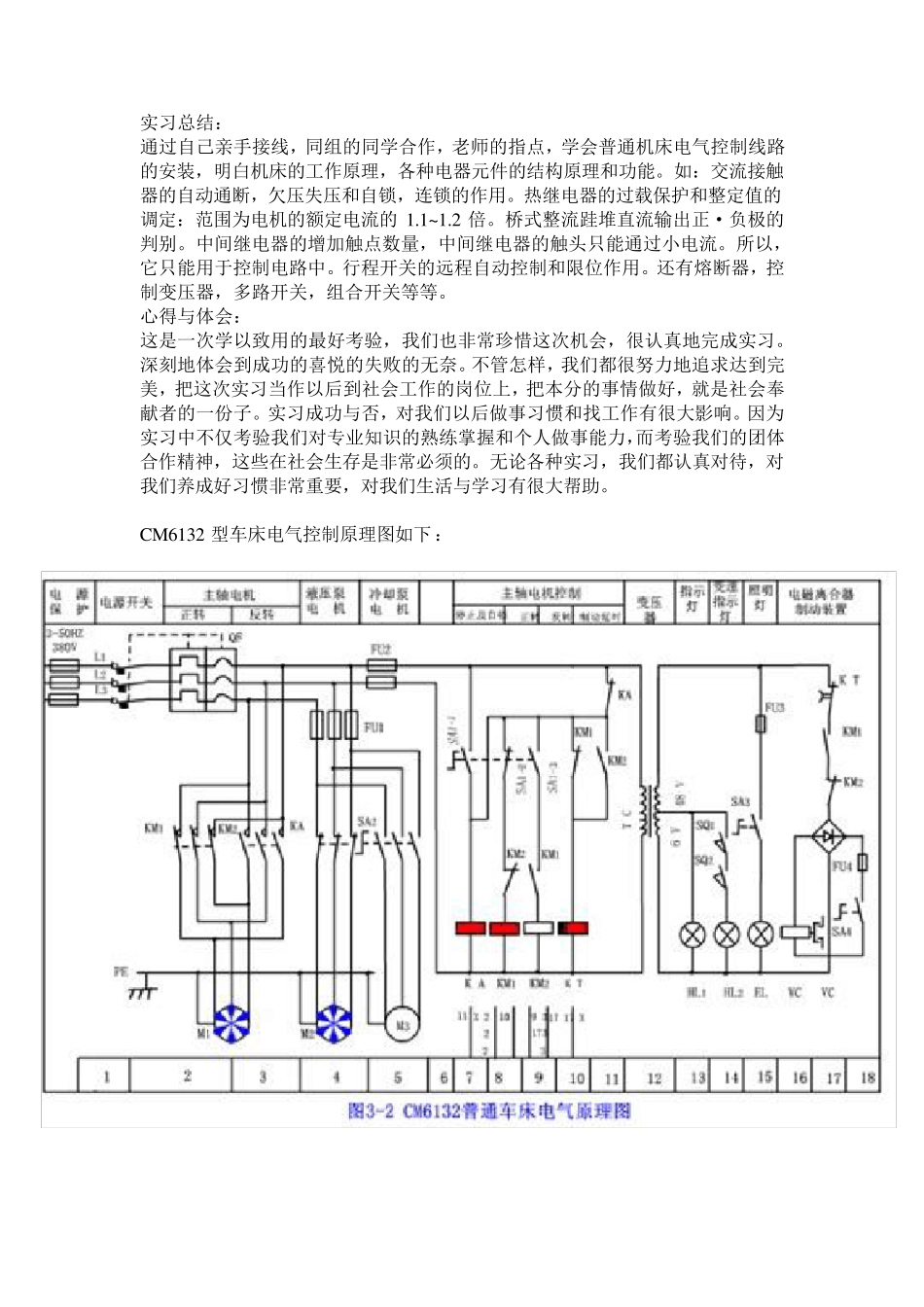

机床电气控制实习报告 姓名： 系别： 班级 学号： 指导老师： 完成日期： 实习一：CM 6132 型车床 过程： 1.弄懂CM 6132 型车床电气控制线路的工作原理。 2.床电气控制线路接线步骤是：先接主电路，后接控制电路，再信号电路和照明电路。尽量接完一个回路后另个回路，切勿心急乱套，一步一步，确保连接正确。 3.线路连接完后，要认真做全面的检查。从两方面检查：一是根据机床电气控制原理图的主电路·控制电路顺序，观察导线是否连接或错漏接。二是用万用表检查关联的电器元件是否接通。 4. 检查后，请老师来指导操作（通电）和问答。在此之前，自己要懂得如何从头到尾操作机床的工作。而且说出其工作顺序与原理。 5. CM 6132 型车床电气控制实物图 实习总结： 通过自己亲手接线，同组的同学合作，老师的指点，学会普通机床电气控制线路的安装，明白机床的工作原理，各种电器元件的结构原理和功能。如：交流接触器的自动通断，欠压失压和自锁，连锁的作用。热继电器的过载保护和整定值的调定：范围为电机的额定电流的1.1~1.2 倍。桥式整流跬堆直流输出正·负极的判别。中间继电器的增加触点数量，中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。行程开关的远程自动控制和限位作用。还有熔断器，控制变压器，多路开关，组合开关等等。 心得与体会： 这是一次学以致用的最好考验，我们也非常珍惜这次机会，很认真地完成实习。深刻地体会到成功的喜悦的失败的无奈。不管怎样，我们都很努力地追求达到完美，把这次实习当作以后到社会工作的岗位上，把本分的事情做好，就是社会奉献者的一份子。实习成功与否，对我们以后做事习惯和找工作有很大影响。因为实习中不仅考验我们对专业知识的熟练掌握和个人做事能力，而考验我们的团体合作精神，这些在社会生存是非常必须的。无论各种实习，我们都认真对待，对我们养成好习惯非常重要，对我们生活与学习有很大帮助。 CM6132 型车床电气控制原理图如下： 实习二： z3040 摇臂钻床 z3040 摇臂钻床原理图 z3040 摇臂钻床电器元件.名称.型号规格数量明细表。 符 号 名 称 及 用 途 符 号 名 称 及 用 途 M1 主电动机 YA1 主轴箱放松、夹紧用电磁铁 M2 摇臂升降电动机 YA2 立柱松开、夹紧用电磁铁 M3 液压泵电动机 K1 工作准备用中间继电器 M4 冷却泵电动机 SA1 机床工作灯开关 KM1 主轴旋转接触器 SA2 主轴箱、立柱松开、...
