机床配置清单及检验流程

机床配置清单及检验流程_第1页
1/10
机床配置清单及检验流程_第2页
2/10
机床配置清单及检验流程_第3页
3/10

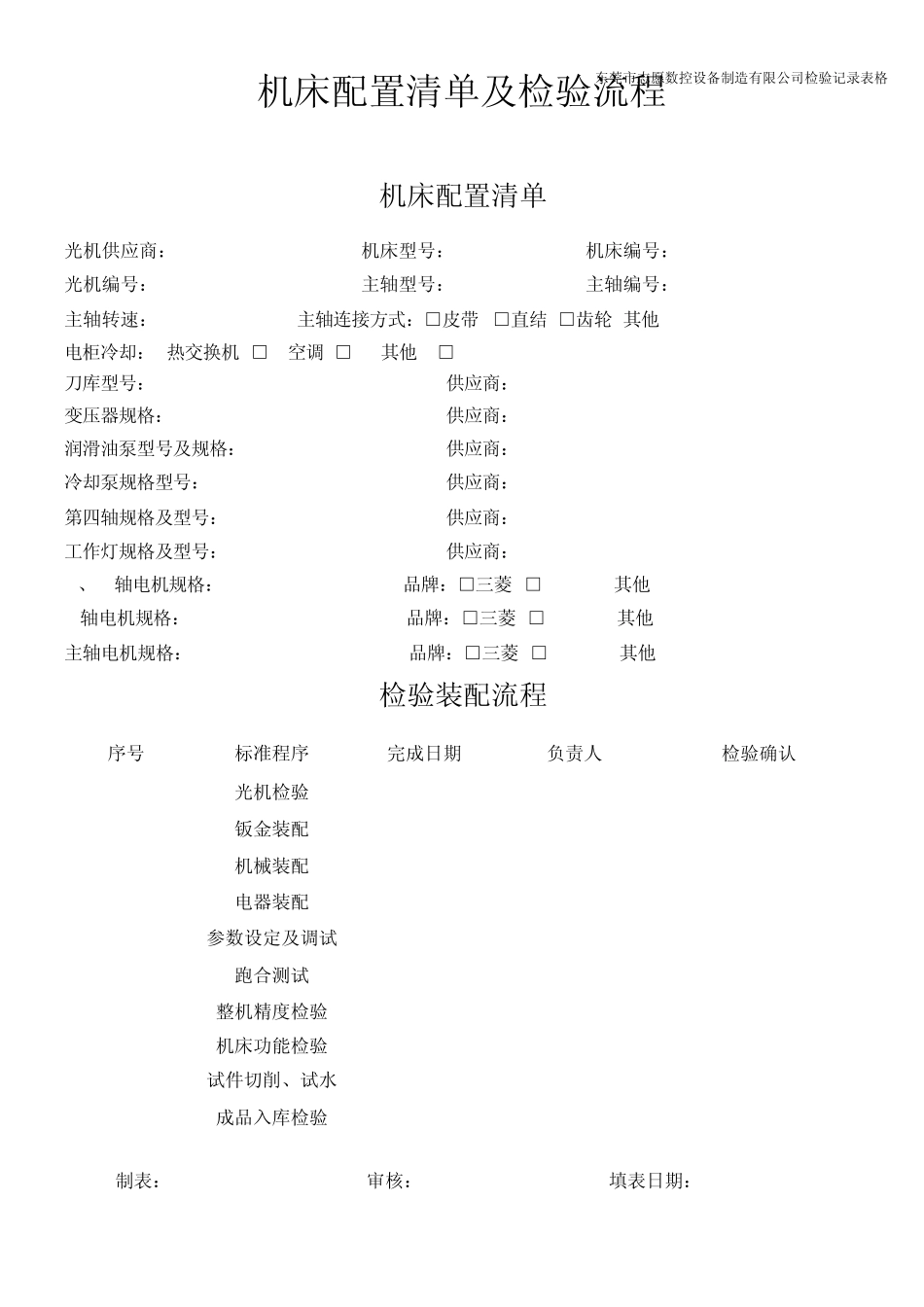

东莞市志愿数控设备制造有限公司检验记录表格机床配置清单及检验流程制表:审核:填表日期:机床配置清单光机供应商:机床型号:机床编号:光机编号:主轴型号:主轴编号:主轴转速: R.P.M主轴连接方式:□皮带 □直结 □齿轮 其他电柜冷却:热交换机□空调 □其他□刀库型号:供应商:变压器规格:供应商:润滑油泵型号及规格:供应商:冷却泵规格型号:供应商:第四轴规格及型号:供应商:工作灯规格及型号:供应商:X、Y轴电机规格:品牌:□三菱 □FANUC其他Z轴电机规格:品牌:□三菱 □FANUC其他主轴电机规格:品牌:□三菱 □FANUC其他检验装配流程序号标准程序完成日期负责人检验确认1光机检验2钣金装配3机械装配4电器装配5参数设定及调试6跑合测试7整机精度检验8机床功能检验9试件切削、试水10成品入库检验东莞市志愿数控设备制造有限公司检验记录表格制表:审核:填表日期:检验异 况 表机身厂家:机号:项目异况内容处理方式责任人确 认日 期12345678910111213141520东莞市志愿数控设备制造有限公司检验记录表格制表:审核:填表日期:光机进厂检验记录到货日期:收货人:供应商:项目序号检验项目检验结果备注物料清点1光机型号确认□OK □NO2光机编号确认□OK □NO3工具箱配件确认□OK □NO4润滑油泵确认□OK □NO5机床垫脚确认□OK □NO6联轴器规格型号确认□OK □NO7防护罩确认□OK □NO8防护罩支架确认□OK □NO9外观检验1光机是否有生锈□OK □NO2分水块及球阀是否完好□OK □NO3固定支架是否完好齐全□OK □NO4机身漆面是否完整无损□OK □NO5打刀缸是否完好无损□OK □NO6油路是否完好无损□OK □NO7是否有缺件或少件□OK □NO8几何精度检验详见几何精度检验记录表东莞市志愿数控设备制造有限公司检验记录表格几何精度检验表项次检查项目测定方法测定方法图许可差 检验结果1床台顶面之真平度垂直面内X轴方向将床台移至X 轴及Y 轴方向运动全程之中央,以精密水平仪在床台上面作至少中央及两端3 处之测定,以其读数之最大差为测定值。1000 以下0.025/m超过 10000.035/mY轴方向1000 以下0.025/m超过 10000.035/m2各 轴方向相 互 运动之直角度X∣Z轴床台置在X,Y 移动量中央,将直定规放在床台上,使其一边与床台X 轴运动方向平行,固定在主轴头上之量表顶住直角定规,使主轴头向Z 轴方向移动,量表读值最大差即为测定值。 0.015/300Y∣Z轴床台置在X,Y 移动量中央,将直定规放在床台上,使其一边...
