机房UPS及配电系统

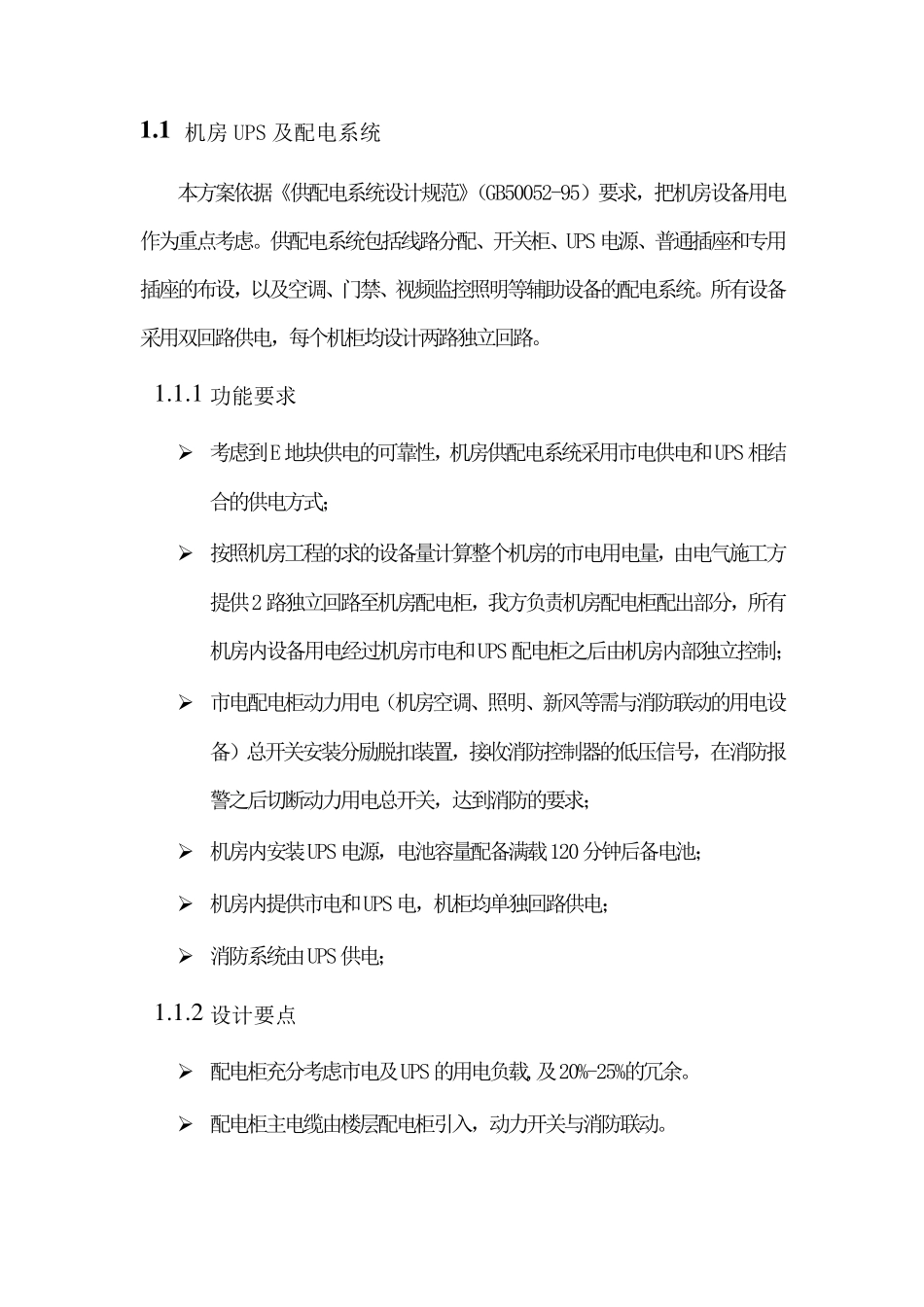

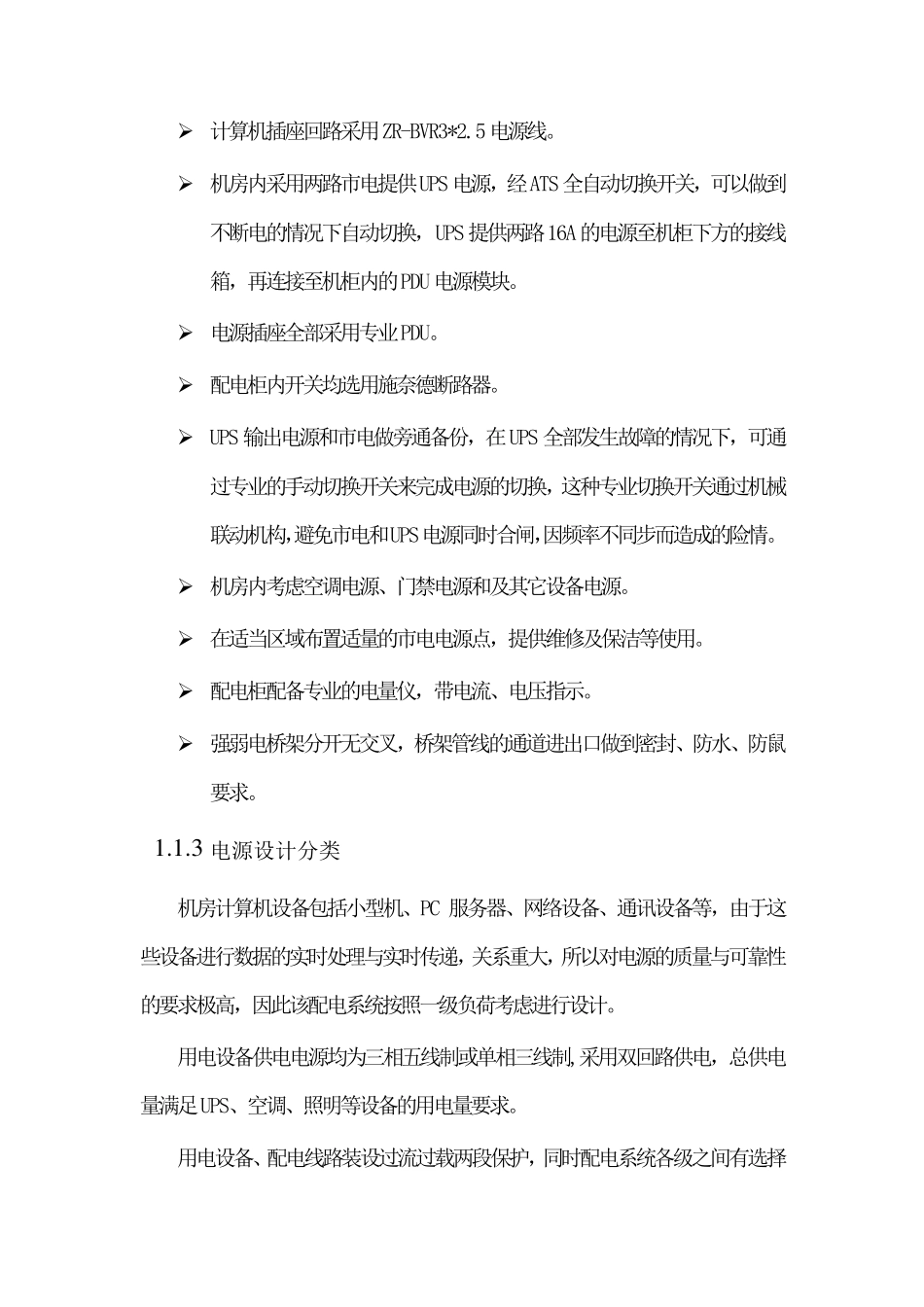

1 .1 机房UPS 及配电系统 本方案依据《供配电系统设计规范》（GB50052-95）要求，把机房设备用电作为重点考虑。供配电系统包括线路分配、开关柜、UPS电源、普通插座和专用插座的布设，以及空调、门禁、视频监控照明等辅助设备的配电系统。所有设备采用双回路供电，每个机柜均设计两路独立回路。 1 .1 .1 功能要求 ➢ 考虑到E地块供电的可靠性，机房供配电系统采用市电供电和UPS相结合的供电方式； ➢ 按照机房工程的求的设备量计算整个机房的市电用电量，由电气施工方提供2路独立回路至机房配电柜，我方负责机房配电柜配出部分，所有机房内设备用电经过机房市电和UPS 配电柜之后由机房内部独立控制； ➢ 市电配电柜动力用电（机房空调、照明、新风等需与消防联动的用电设备）总开关安装分励脱扣装置，接收消防控制器的低压信号，在消防报警之后切断动力用电总开关，达到消防的要求； ➢ 机房内安装UPS电源，电池容量配备满载120分钟后备电池； ➢ 机房内提供市电和UPS电，机柜均单独回路供电； ➢ 消防系统由UPS供电； 1 .1 .2 设计要点 ➢ 配电柜充分考虑市电及UPS的用电负载,及20%-25%的冗余。 ➢ 配电柜主电缆由楼层配电柜引入，动力开关与消防联动。 ➢ 计算机插座回路采用ZR-BVR3*2.5电源线。 ➢ 机房内采用两路市电提供UPS电源，经ATS全自动切换开关，可以做到不断电的情况下自动切换， UPS提供两路16A的电源至机柜下方的接线箱，再连接至机柜内的PDU电源模块。 ➢ 电源插座全部采用专业PDU。 ➢ 配电柜内开关均选用施奈德断路器。 ➢ UPS 输出电源和市电做旁通备份，在UPS 全部发生故障的情况下，可通过专业的手动切换开关来完成电源的切换，这种专业切换开关通过机械联动机构，避免市电和UPS电源同时合闸，因频率不同步而造成的险情。 ➢ 机房内考虑空调电源、门禁电源和及其它设备电源。 ➢ 在适当区域布置适量的市电电源点，提供维修及保洁等使用。 ➢ 配电柜配备专业的电量仪，带电流、电压指示。 ➢ 强弱电桥架分开无交叉，桥架管线的通道进出口做到密封、防水、防鼠要求。 1 .1 .3 电源设计分类 机房计算机设备包括小型机、PC 服务器、网络设备、通讯设备等，由于这些设备进行数据的实时处理 与 实时传 递 ，关系 重 大 ，所 以对 电源的质 量与 可靠 性的要求极 高 ，因此 该 配电系 统 按 照 一 级 负 荷 考虑进行设计。 用电设备供电电源均为 ...
