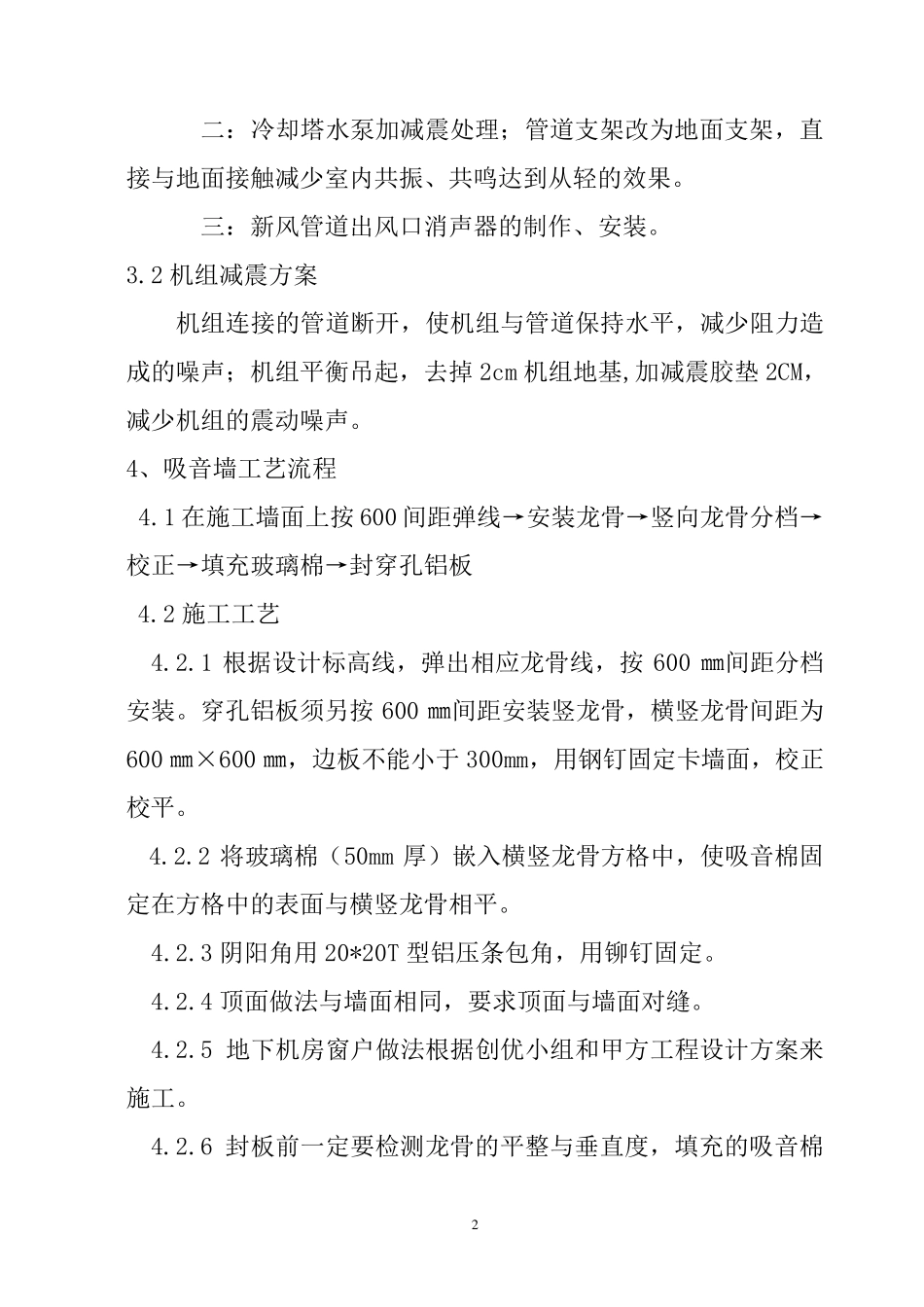

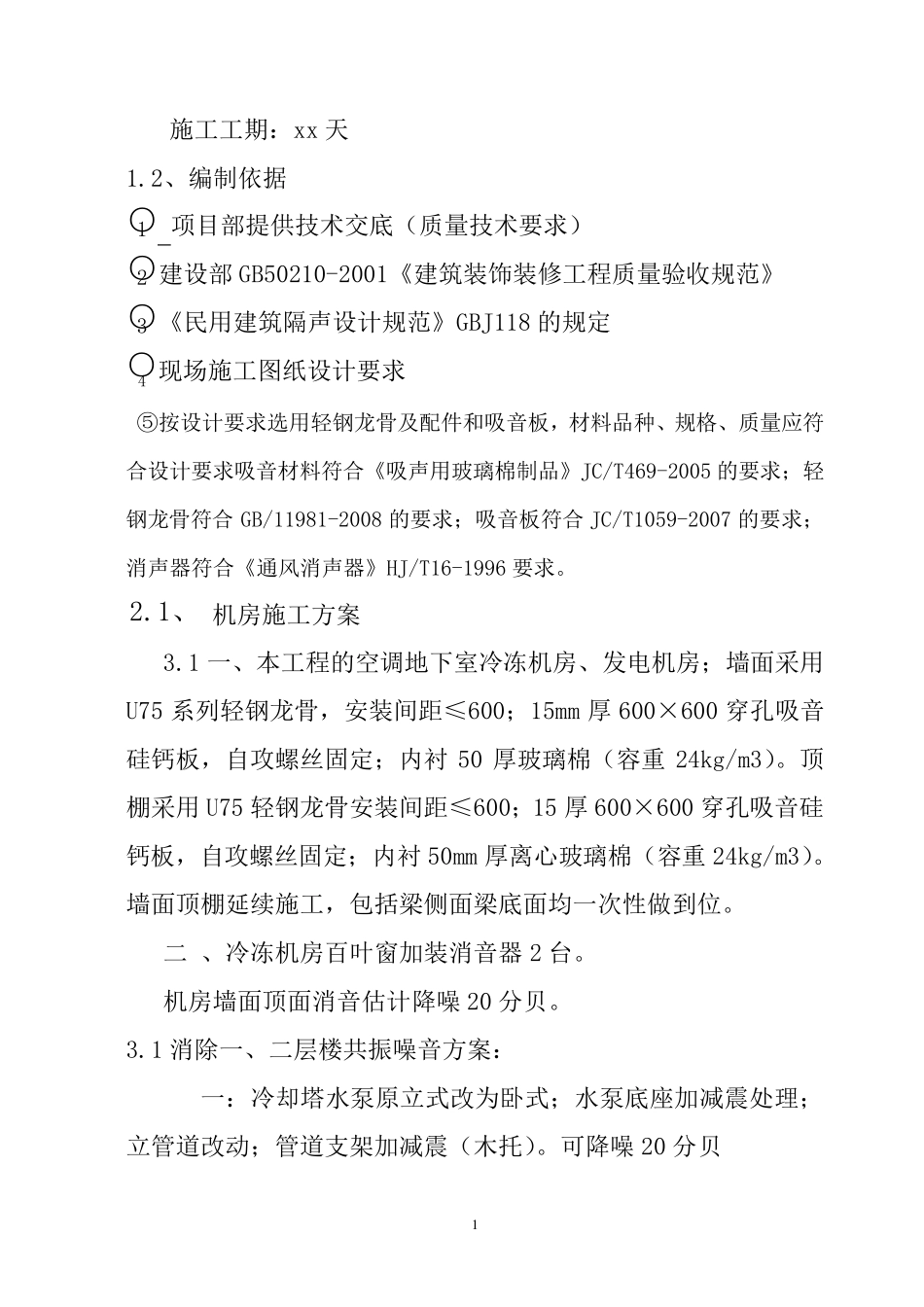

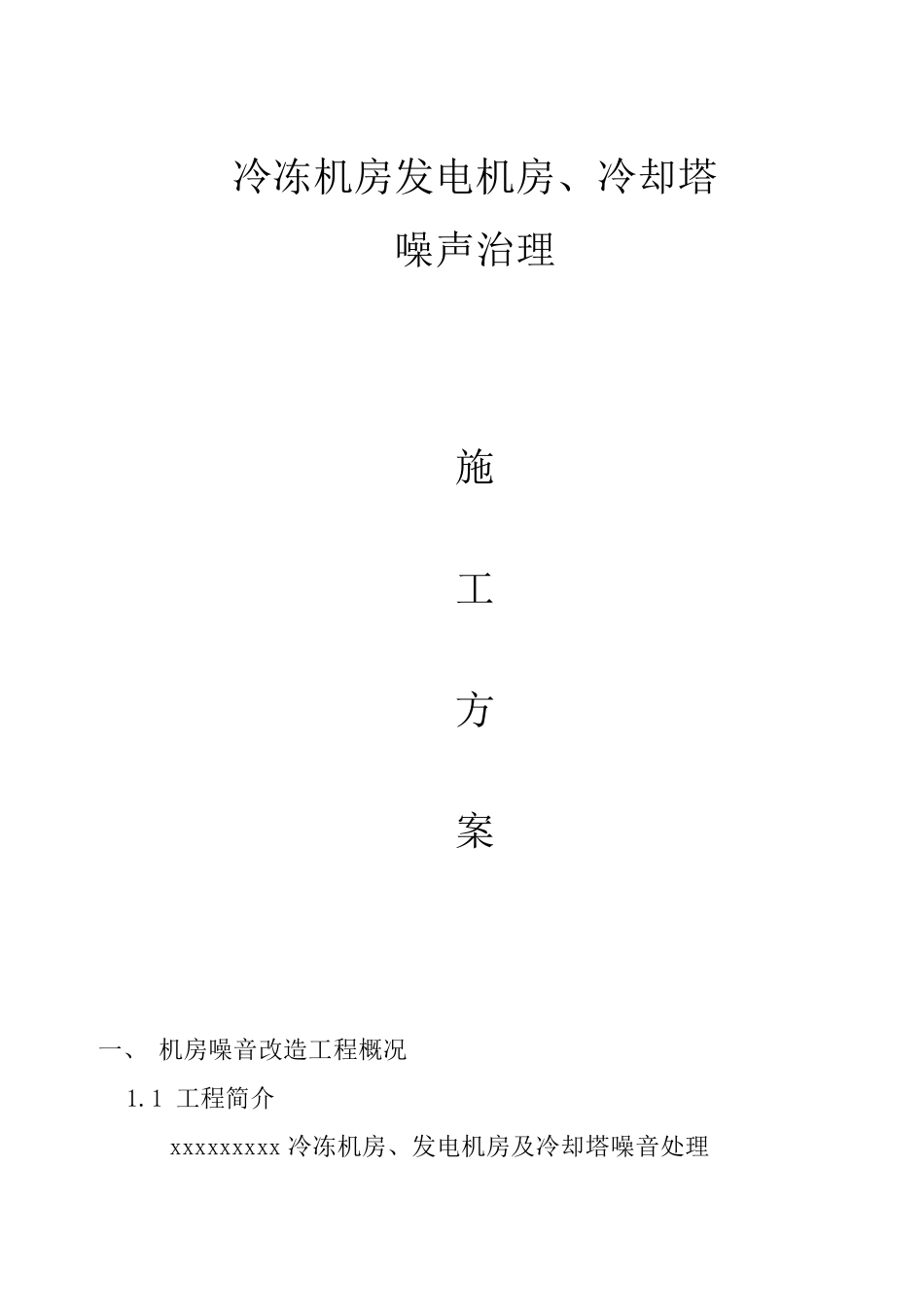

冷冻机房发电机房、冷却塔 噪声治理 施 工 方 案 一、 机房噪音改造工程概况 1.1 工程简介 xxxxxxxxx 冷冻机房、发电机房及冷却塔噪音处理 1 施工工期：xx 天 1.2、编制依据 ○1 项目部提供技术交底（质量技术要求） ○2 建设部GB50210-2001《建筑装饰装修工程质量验收规范》 ○3 《民用建筑隔声设计规范》GBJ118 的规定 ○4 现场施工图纸设计要求 ⑤按设计要求选用轻钢龙骨及配件和吸音板，材料品种、规格、质量应符合设计要求吸音材料符合《吸声用玻璃棉制品》JC/T469-2005 的要求；轻钢龙骨符合GB/11981-2008 的要求；吸音板符合JC/T1059-2007 的要求；消声器符合《通风消声器》HJ/T16-1996 要求。 2.1、 机房施工方案 3.1 一、本工程的空调地下室冷冻机房、发电机房；墙面采用U75 系列轻钢龙骨，安装间距≤600；15mm 厚600×600 穿孔吸音硅钙板，自攻螺丝固定；内衬 50 厚玻璃棉（容重 24kg/m3）。顶棚采用U75 轻钢龙骨安装间距≤600；15 厚600×600 穿孔吸音硅钙板，自攻螺丝固定；内衬 50mm 厚离心玻璃棉（容重 24kg/m3）。墙面顶棚延续施工，包括梁侧面梁底面均一次性做到位。 二 、冷冻机房百叶窗加装消音器2 台。 机房墙面顶面消音估计降噪20 分贝。 3.1 消除一、二层楼共振噪音方案： 一：冷却塔水泵原立式改 为 卧 式；水泵底座 加减 震 处 理 ；立管 道 改 动 ；管 道 支 架 加减 震 （木 托 ）。可 降噪20 分贝 2 二：冷却塔水泵加减震处理；管道支架改为地面支架，直接与地面接触减少室内共振、共鸣达到从轻的效果。 三：新风管道出风口消声器的制作、安装。 3.2 机组减震方案 机组连接的管道断开，使机组与管道保持水平，减少阻力造成的噪声；机组平衡吊起，去掉2cm 机组地基,加减震胶垫2CM，减少机组的震动噪声。 4、吸音墙工艺流程 4.1 在施工墙面上按600 间距弹线→安装龙骨→竖向龙骨分档→校正→填充玻璃棉→封穿孔铝板 4.2 施工工艺 4.2.1 根据设计标高线，弹出相应龙骨线，按600 ㎜间距分档安装。穿孔铝板须另按600 ㎜间距安装竖龙骨，横竖龙骨间距为600 ㎜×600 ㎜，边板不能小于300mm，用钢钉固定卡墙面，校正校平。 4.2.2 将玻璃棉（50mm 厚）嵌入横竖龙骨方格中，使吸音棉固定在方格中的表面与横竖龙骨相平。 4.2.3 阴阳角用20*20T 型铝压条包角，用铆钉固定。 4.2.4 顶面做法与墙面相同，要求顶面与墙面对缝 ...
