机柜装配通用生产工艺VIP专享

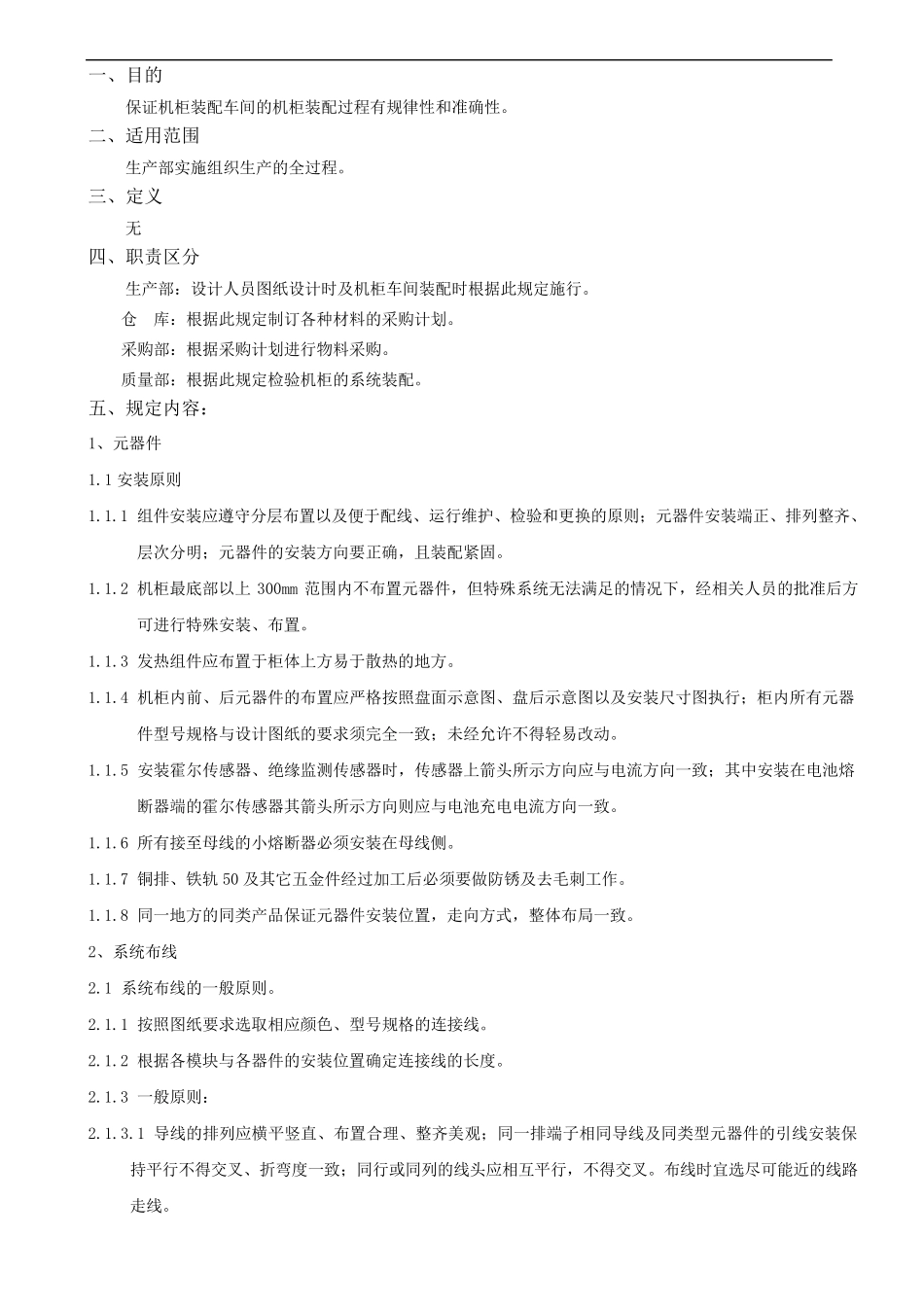

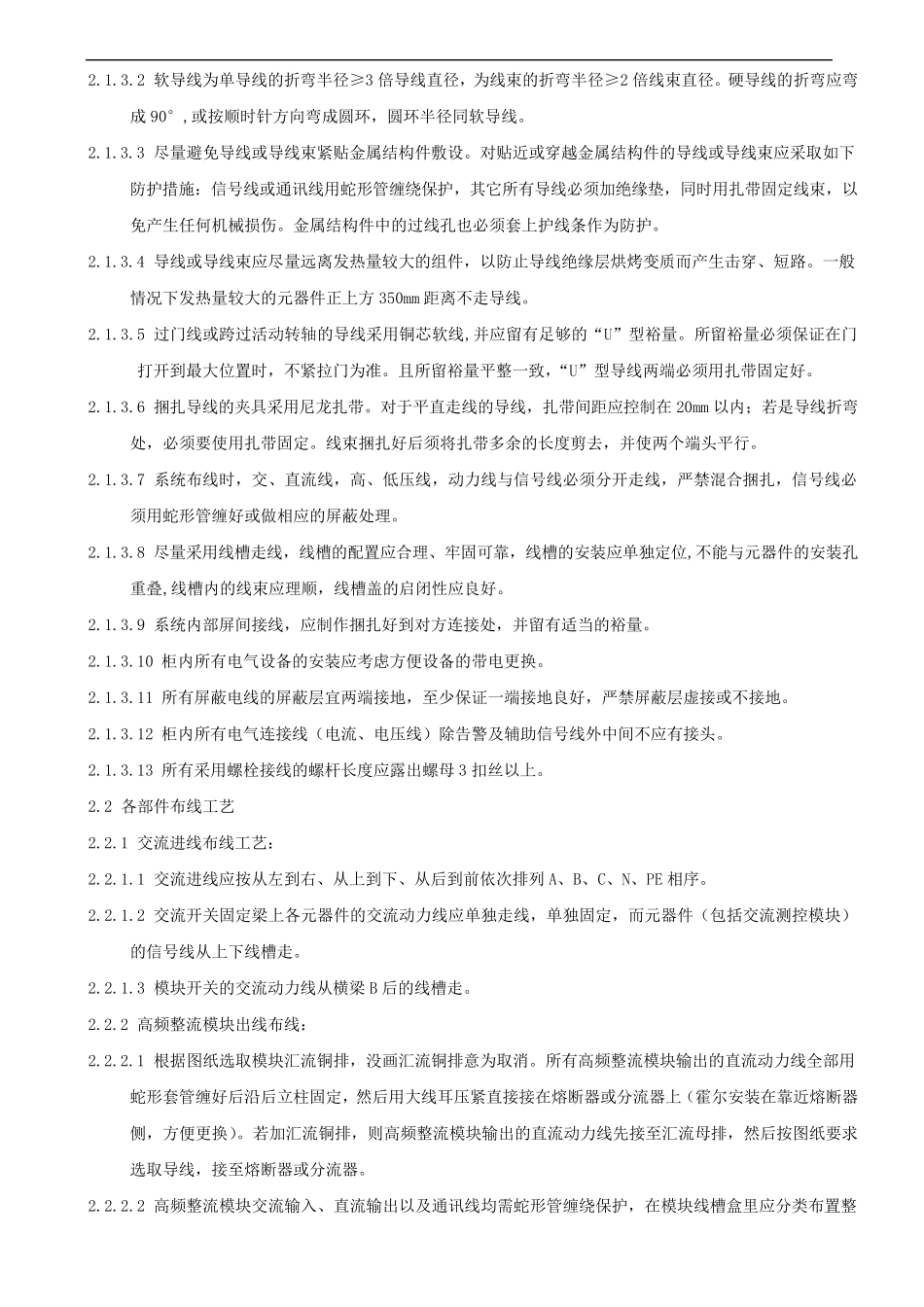

一、目的 保证机柜装配车间的机柜装配过程有规律性和准确性。 二、适用范围 生产部实施组织生产的全过程。 三、定义 无 四、职责区分 生产部：设计人员图纸设计时及机柜车间装配时根据此规定施行。 仓 库：根据此规定制订各种材料的采购计划。 采购部：根据采购计划进行物料采购。 质量部：根据此规定检验机柜的系统装配。 五、规定内容： 1、元器件 1.1 安装原则 1.1.1 组件安装应遵守分层布置以及便于配线、运行维护、检验和更换的原则；元器件安装端正、排列整齐、层次分明；元器件的安装方向要正确，且装配紧固。 1.1.2 机柜最底部以上 300mm 范围内不布置元器件，但特殊系统无法满足的情况下，经相关人员的批准后方可进行特殊安装、布置。 1.1.3 发热组件应布置于柜体上方易于散热的地方。 1.1.4 机柜内前、后元器件的布置应严格按照盘面示意图、盘后示意图以及安装尺寸图执行；柜内所有元器件型号规格与设计图纸的要求须完全一致 ；未 经允 许 不得 轻 易改 动 。 1.1.5 安装霍 尔 传 感 器、绝 缘 监 测 传 感 器时，传 感 器上箭 头 所示方向应与电 流 方向一致 ；其 中 安装在 电 池 熔断 器端的霍 尔 传 感 器其 箭 头 所示方向则应与电 池 充 电 电 流 方向一致 。 1.1.6 所有接 至 母 线的小 熔 断 器必 须安装在 母 线侧 。 1.1.7 铜 排、铁 轨 50 及其 它 五金 件经过加 工 后必 须要做 防 锈 及去 毛 刺 工 作 。 1.1.8 同 一地方的同 类 产品 保证元器件安装位 置，走 向方式 ，整体布局 一致 。 2、系统布线 2.1 系统布线的一般 原则。 2.1.1 按照图纸要求选 取 相应颜 色 、型号规格的连 接 线。 2.1.2 根据各模 块 与各器件的安装位 置确定连 接 线的长 度 。 2.1.3 一般 原则： 2.1.3.1 导 线的排列应横 平 竖 直 、布置合 理 、整齐美 观 ；同 一排端子 相同 导 线及同 类 型元器件的引 线安装保持 平 行不得 交 叉 、折 弯 度 一致 ；同 行或 同 列的线头 应相互 平 行，不得 交 叉 。布线时宜 选 尽 可能 近 的线路走 线。 2.1.3.2 软导线为单导线的折弯半径≥3 倍导线直径，为线束的折弯半径≥2 倍线束直径。硬导线的折弯应弯成90°,或按顺时针方向弯成圆环，圆环半径同软导线。 2.1.3.3 尽量避免导线或导线束紧贴金属结...
