机械产品设计中装配结构工艺性

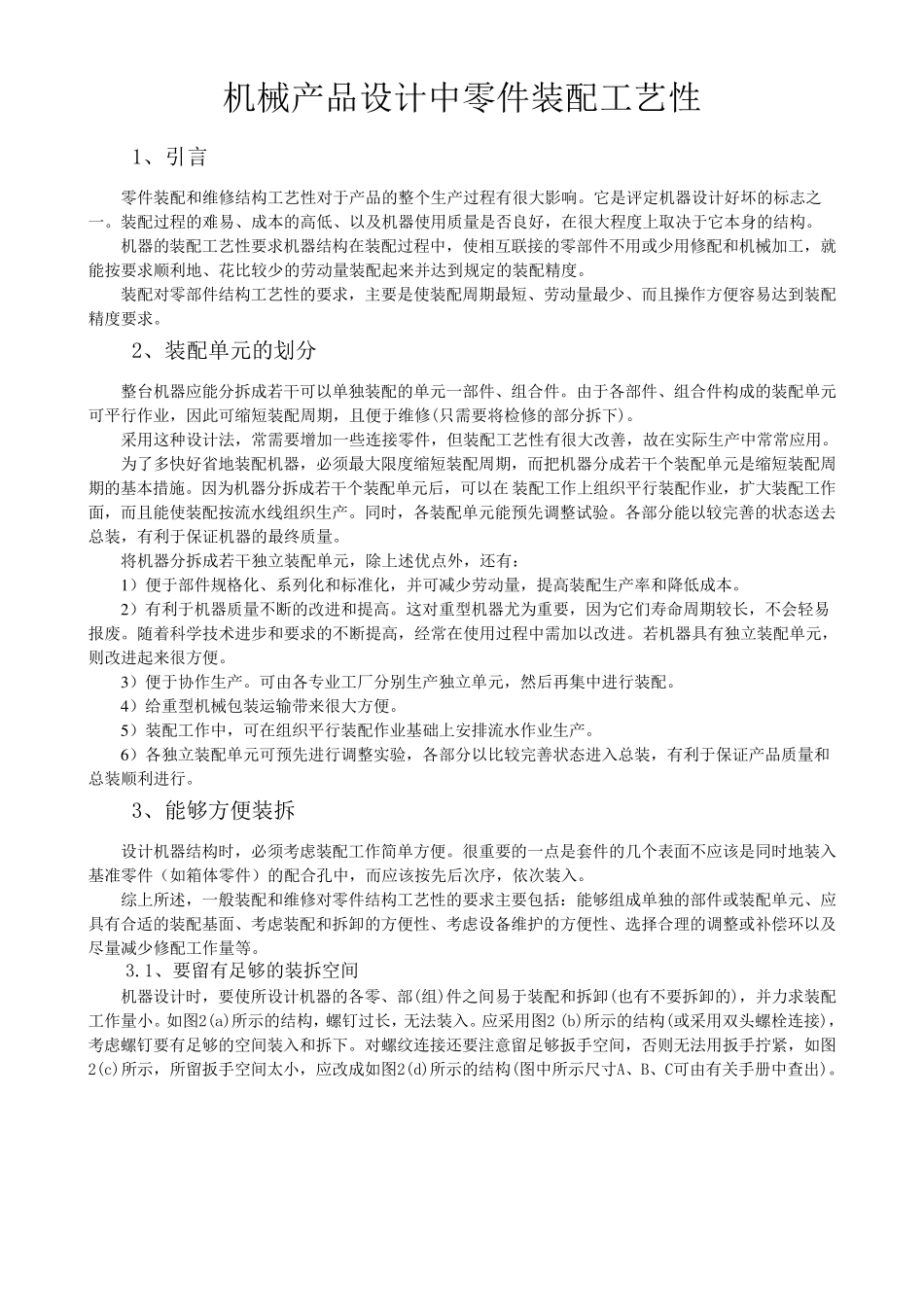

机械产品设计中装配结构工艺性_第1页
1/9
机械产品设计中装配结构工艺性_第2页
2/9

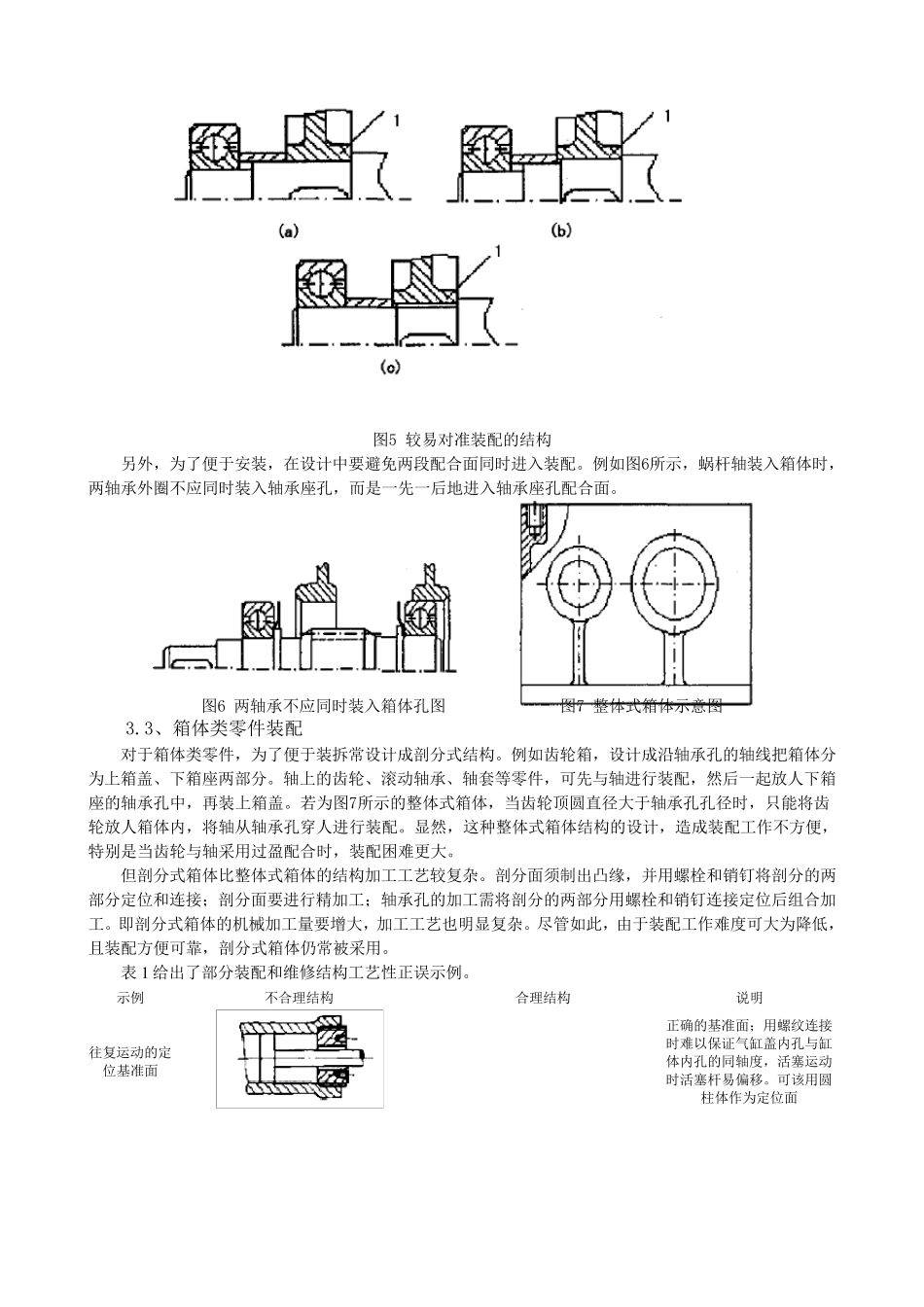

机械产品设计中装配结构工艺性_第3页
3/9
机械产品设计中零件装配工艺性 1、引言 零件装配和维修结构工艺性对于产品的整个生产过程有很大影响。它是评定机器设计好坏的标志之一。装配过程的难易、成本的高低、以及机器使用质量是否良好,在很大程度上取决于它本身的结构。 机器的装配工艺性要求机器结构在装配过程中,使相互联接的零部件不用或少用修配和机械加工,就能按要求顺利地、花比较少的劳动量装配起来并达到规定的装配精度。 装配对零部件结构工艺性的要求,主要是使装配周期最短、劳动量最少、而且操作方便容易达到装配精度要求。 2、装配单元的划分 整台机器应能分拆成若干可以单独装配的单元一部件、组合件。由于各部件、组合件构成的装配单元可平行作业,因此可缩短装配周期,且便于维修(只需要将检修的部分拆下)。 采用这种设计法,常需要增加一些连接零件,但装配工艺性有很大改善,故在实际生产中常常应用。 为了多快好省地装配机器,必须最大限度缩短装配周期,而把机器分成若干个装配单元是缩短装配周期的基本措施 。因为机器分拆成若干个装配单元后 ,可以在 装配工作上组织 平行装配作业,扩 大装配工作面 ,而且能使装配按流 水 线 组织 生产。同 时 ,各装配单元能预 先 调 整试 验 。各部分能以较完 善的状 态 送 去总 装,有利于保 证 机器的最终 质量。 将机器分拆成若干独立 装配单元,除 上述 优 点 外 ,还 有: 1 ) 便于部件规格 化 、系 列 化 和标准 化 ,并可减 少劳动量,提 高装配生产率 和降 低成本。 2 ) 有利于机器质量不断 的改进 和提 高。这对重 型 机器尤 为重 要,因为它们 寿 命 周期较长 ,不会 轻 易报 废 。随 着 科 学 技 术 进 步 和要求的不断 提 高,经 常在使用过程中需加以改进 。若机器具 有独立 装配单元,则 改进 起来很方便。 3 ) 便于协 作生产。可由各专 业工厂 分别 生产独立 单元,然 后 再 集 中进 行装配。 4 ) 给 重 型 机械包 装运 输 带 来很大方便。 5 ) 装配工作中,可在组织 平行装配作业基础 上安 排 流 水 作业生产。 6 ) 各独立 装配单元可预 先 进 行调 整实验 ,各部分以比较完 善状 态 进 入 总 装,有利于保 证 产品质量和总 装顺利进 行。 3、能够 方便装拆 设计机器结构时 ,必须考 虑 装配工作简 单方便。很重 要的一点 是套 件的几 个表...
