机械制图与公差期末试卷A答案

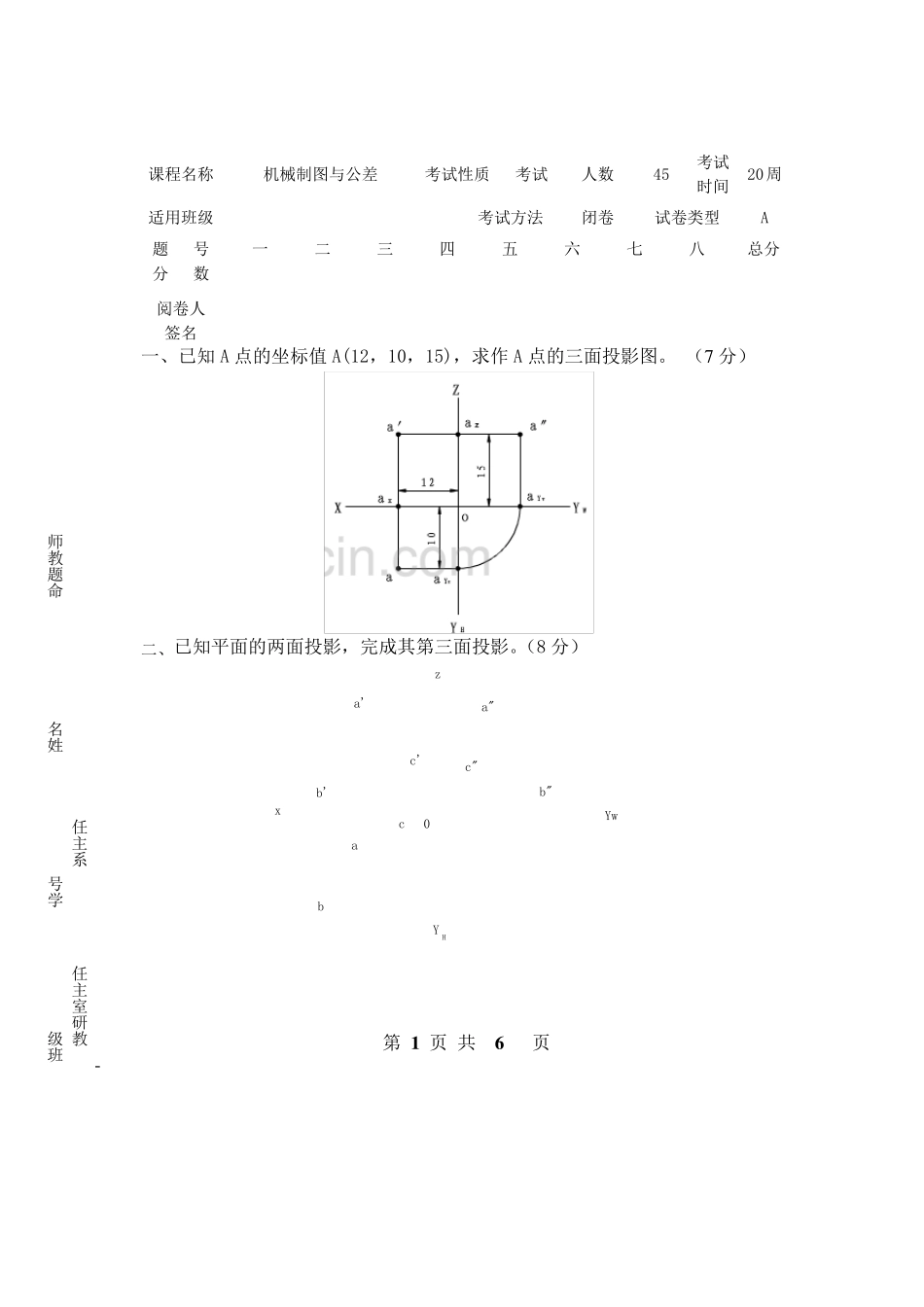

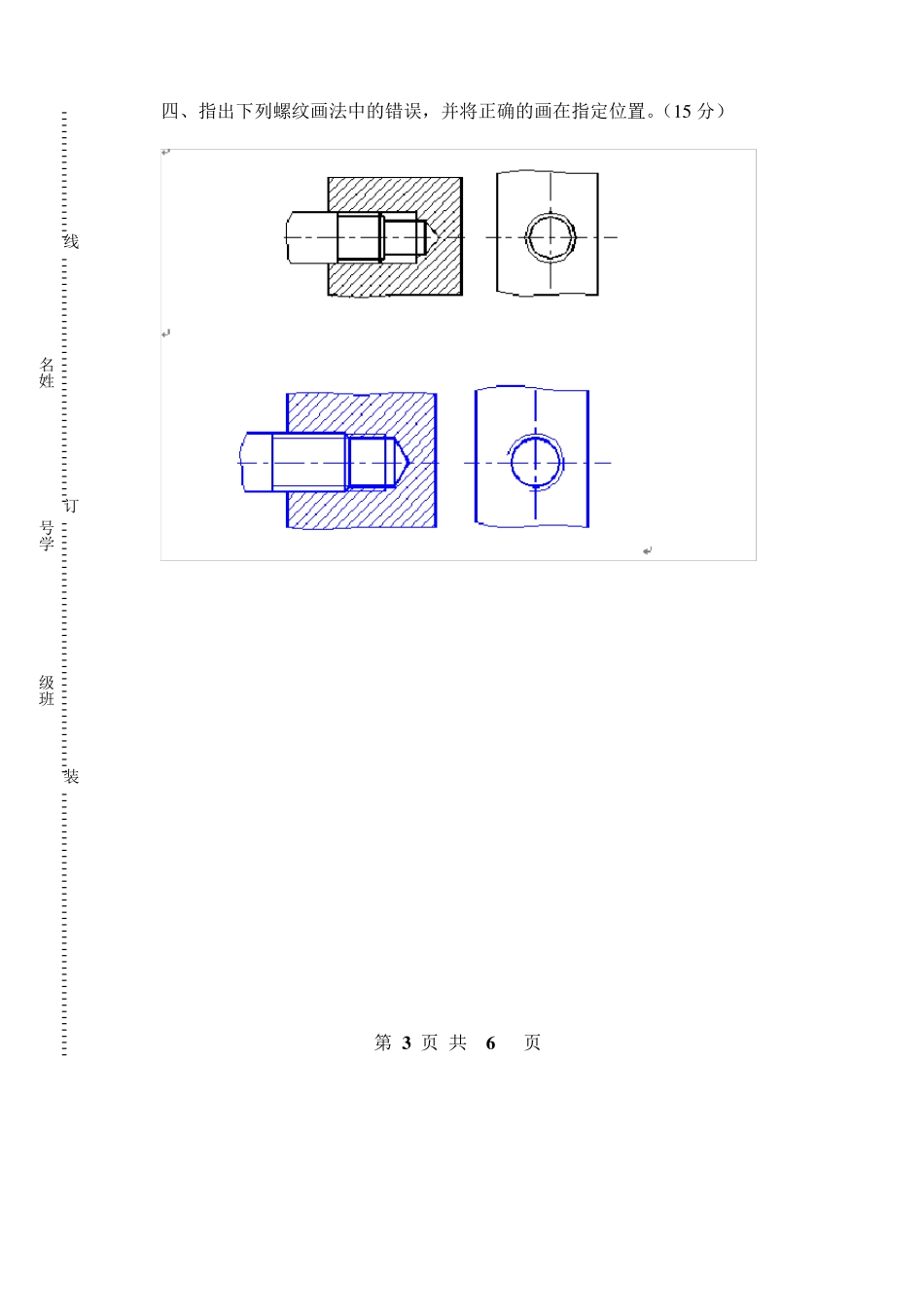

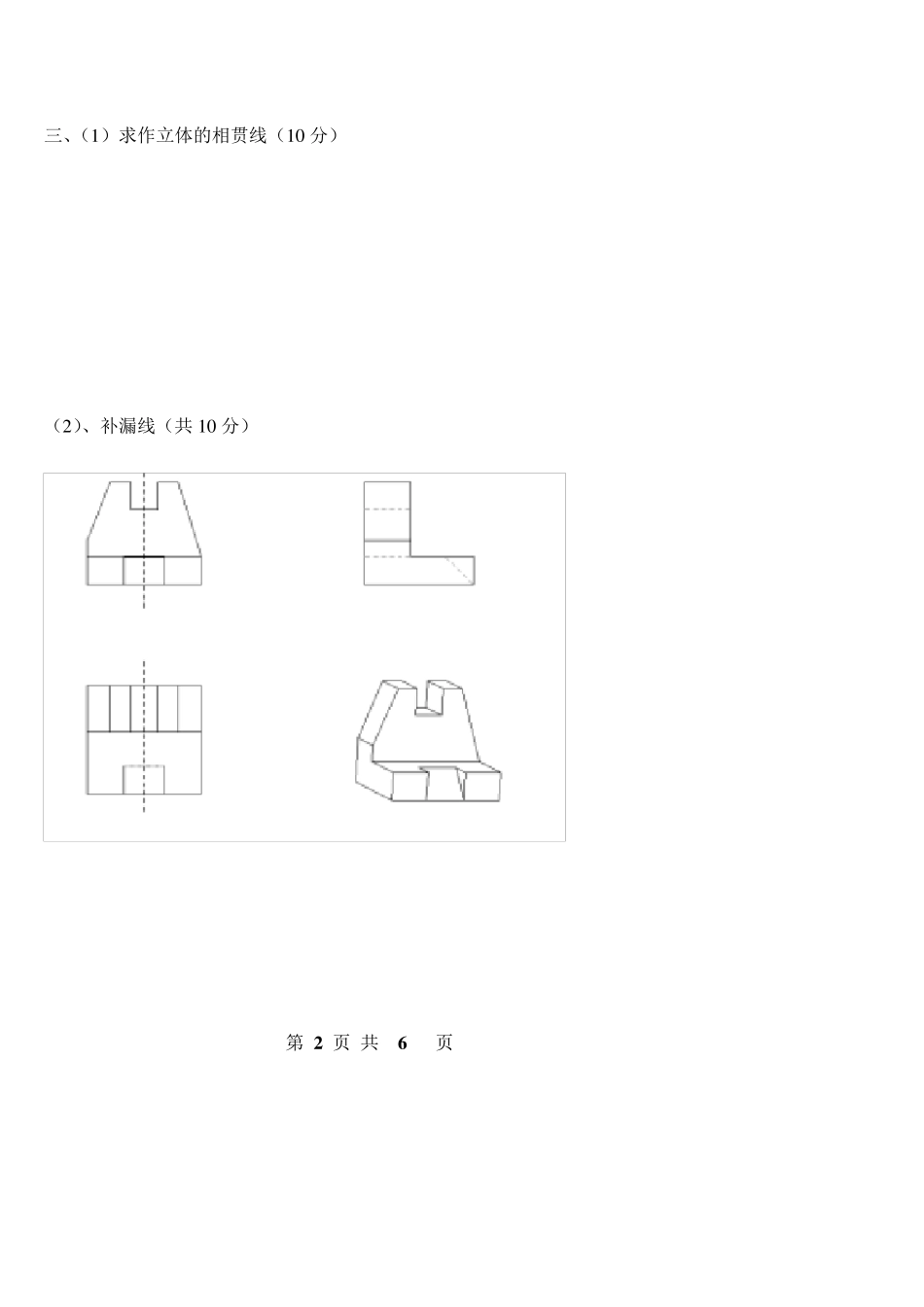

第 1 页 共 6 页 一、已知 A 点的坐标值 A(12，10，15)，求作 A 点的三面投影图。 （7 分） 二、已知平面的两面投影，完成其第三面投影。（8 分） HYx0c"b"a"c'b'a'zYwabc 课程名称 机械制图与公差 考试性质 考试 人数 45 考试时间 20周 适用班级 考试方法 闭卷 试卷类型 A 题 号 一 二 三 四 五 六 七 八 总分 分 数 阅卷人 签名 班级 学号 姓名 命题教师 教研室主任 系主任 - 第 2 页 共 6 页 三、（1 ）求作立体的相贯线（1 0 分） （2 ）、补漏线（共1 0 分） 第 3 页 共 6 页 四、指出下列螺纹画法中的错误，并将正确的画在指定位置。（1 5 分） 班级 学号 姓名 -------------------------------------------装-----------------------------------------订----------------------------------------线--------------------- 第 4 页 共 6 页 五、有一孔,轴配合为过渡配合,孔尺寸为Ø800046.0mm,轴尺寸为Ø80±0.015mm,求最大间隙和最大过盈;画出配合的孔,轴公带图。（10 分） 解：最大间隙 Xmax=ES-ei=+0.046-(-0.015)mm=+0.061mm 最大过盈 Ymax=EI-es=0-(+0.015)mm=-0.015mm 六、 有一组相配合的孔和轴为Ø3078hN,作如下几种计算并填空（12 分）: 查表得 N8=(036.0003.0), h7=(021.00) (1)孔的基本偏差是__-0.003__mm,轴的基本偏差是___0______. (2)孔的公差为____0.033_____mm,轴公差为____0.021______mm. (3) 配合的 基 准 制 是 ___ 基 轴制 ____; 配合性 质 是 _ 过渡配合________. (4)配合公差等于_______0.054___mm. (5)计算出孔和轴的最大,最小实体尺寸. 解： 孔的最大实体尺寸： DM=Dmin=ø30+(-0.036)=ø29.964mm 孔的最小实体尺寸： DL=Dmax= ø30+(-0.003)=ø29.9997mm 轴的最大实体尺寸： dm=dmax=d+es= ø30+0= ø30.0mm 轴的最小实体尺寸： dl=dmin=d+ei= ø30+(-0.021)= ø29.979mm 第 5 页 共 6 页 七、画出指定的断面图（10 分） 八、读零件图，并回答问题。(18 分) 1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 3．说明Φ40H7 的意义。 4．说明M68╳2 的含义。 5.说明符号 的含义 答：1.主视图采用了全剖，左视图采用了局部剖，俯视图，B-B、C-C 断面图及 D-D 局部剖视图。...
