机械制图习题答案

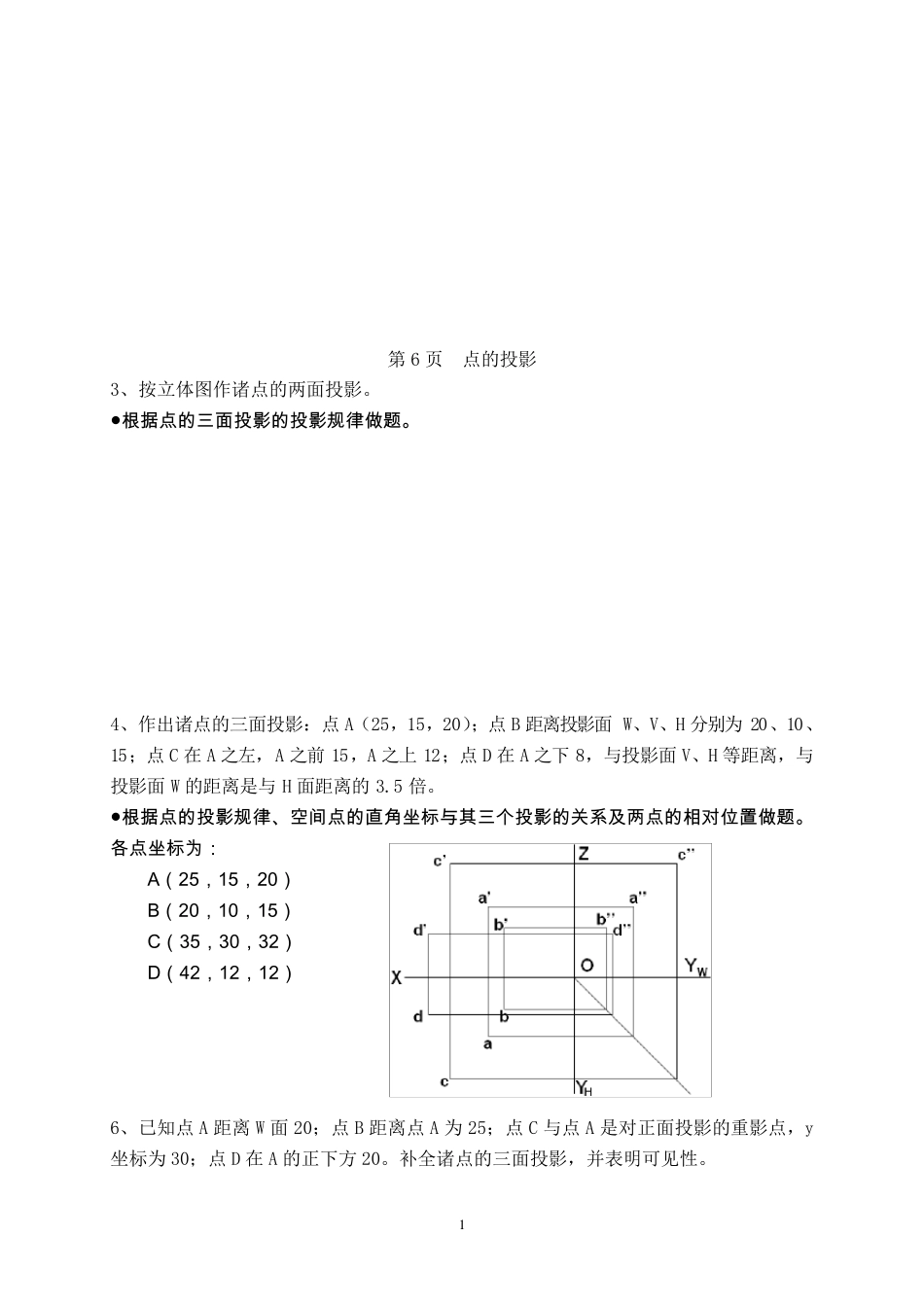

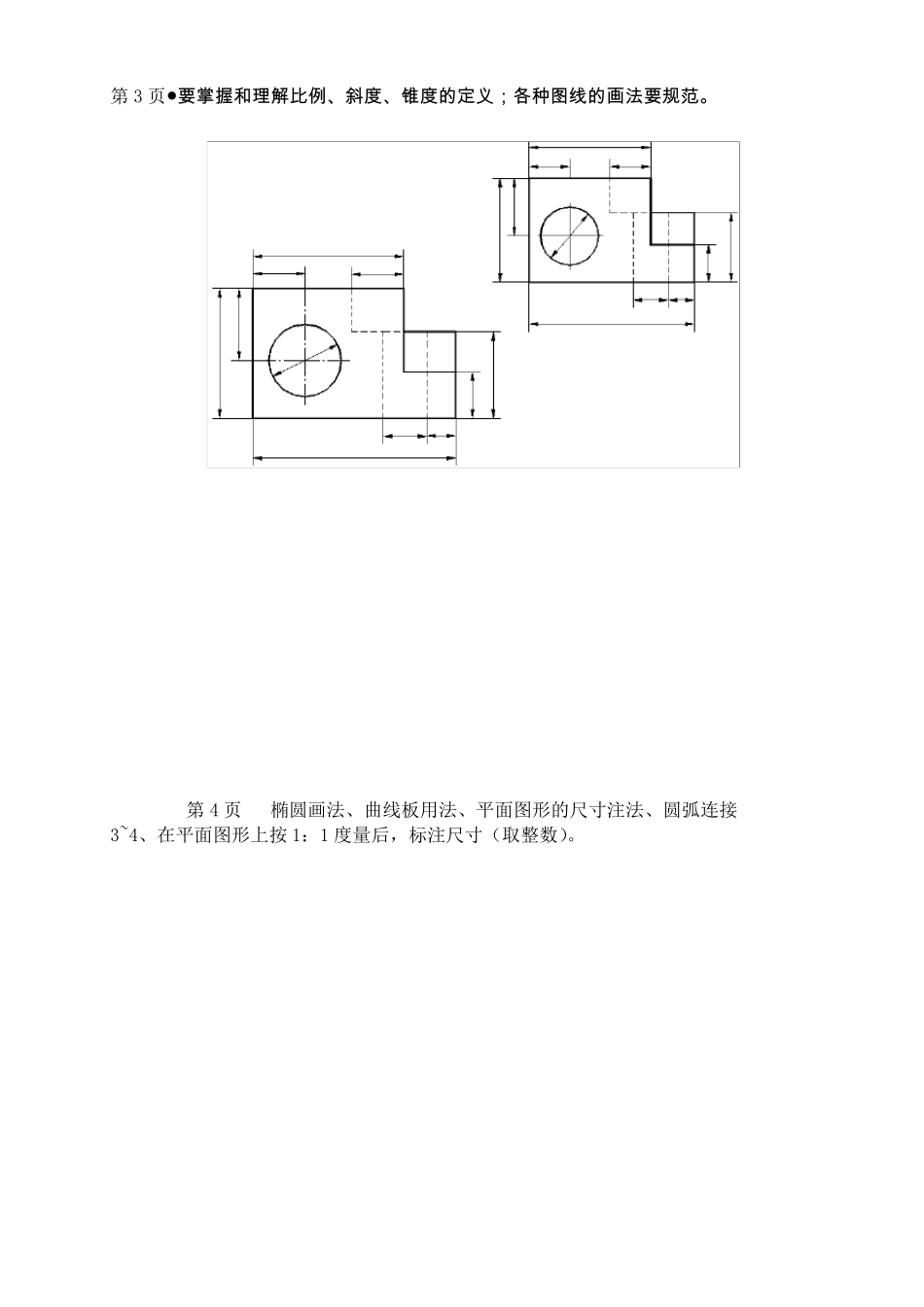

第3 页●要 掌 握 和 理 解 比 例 、斜度、锥度的定义；各种图线的画法要 规范。 第4 页 椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接 3~4、在平面图形上按 1：1 度量后，标注尺寸（取整数）。 1 第6 页 点的投影 3、按立体图作诸点的两面投影。 ●根 据 点 的 三 面 投 影 的 投 影 规 律 做 题 。 4、作出诸点的三面投影：点A（25，15，20）；点B 距离投影面 W、V、H 分别为 20、10、15；点C 在 A 之左，A 之前 15，A 之上 12；点D 在 A 之下 8，与投影面 V、H 等距离，与投影面 W 的距离是与 H 面距离的3.5 倍。 ●根 据 点 的 投 影 规 律 、空间点 的 直角坐标与其三 个投 影 的 关系及两点 的 相对位置做 题 。各点 坐标为： A（25，15，20） B（20，10，15） C（35，30，32） D（42，12，12） 6、已知点A 距离 W 面 20；点B 距离点A 为 25；点C 与点A 是对正面投影的重影点，y坐标为 30；点D 在 A 的正下方 20。补全诸点的三面投影，并表明可见性。 2 ●根 据 点 的 三 面 投 影 的 投 影 规 律 、空间点 的直角坐标与其三 个投 影 的 关系、两点 的 相对位置及重影 点 判断做题。 各点 坐标为： A（20,15,15） B（45,15，30） C（20,30,30） D（20,15,10） 第7 页 直线的投影（一） 2、作下列直线的三面投影： （1）水平线AB，从点A 向左、向前，β＝30°，长 18。 （2）正垂线CD，从点C 向后，长 15。 ●该题主要应用各种位置直线的 投 影 特性进行做题。（具体参见教 P73～77） 3、判断并填写两直线的相对位置。 ●该题主要利用两直线的 相对位置的 投 影 特性进行判断。（具体参见教 P77） AB、CD 是相交线； PQ、MN 是相交线； AB、EF 是平行线； PQ、ST 是平行线； CD、EF 是交叉线； MN、ST 是交叉线； 3 5、分别在图（a）、（b）、（c）中，由点 A 作直线 AB 与 CD 相交，交点 B 距离 H 面 20。 ●图 (c)利 用 平 行 投 影 的 定 比 性 作 图 。 6、作直线的两面投影： （1）AB 与 PQ 平行，且与 PQ 同向，等长。 （2）AB 与 PQ 平行，且分别与 EF、GH 交与点 A、B。 ●利 用 平 行 两直线的 投 影 特性 做题。 4 第8 页 直线的投影（二） 1、用换面法求直线AB 的真长及其对H 面、V 面...
