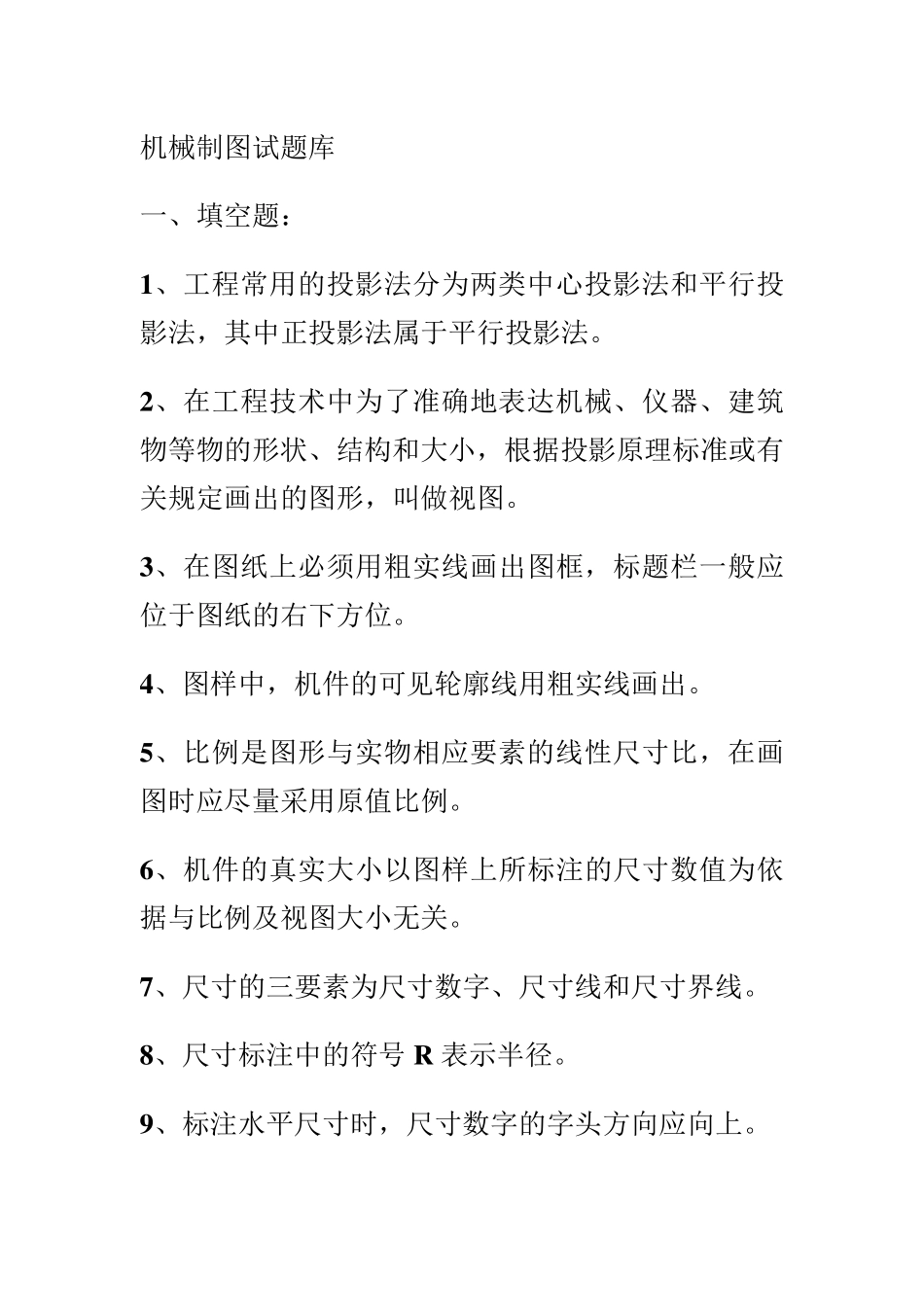

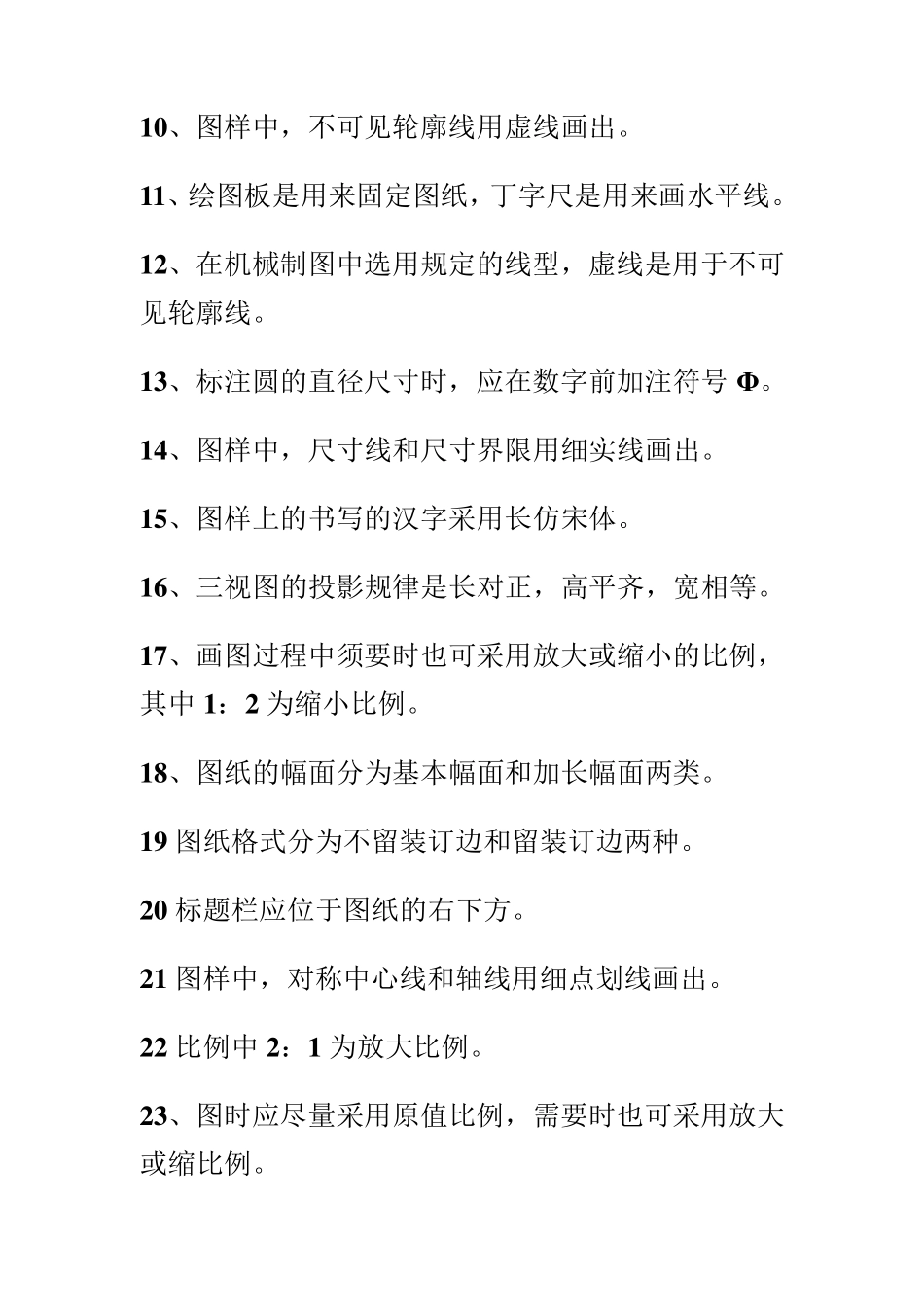

机械制图试题库 一、填空题： 1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法。 2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。 3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。 4、图样中，机件的可见轮廓线用粗实线画出。 5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值比例。 6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。 7、尺寸的三要素为尺寸数字、尺寸线和尺寸界线。 8、尺寸标注中的符号 R 表示半径。 9、标注水平尺寸时，尺寸数字的字头方向应向上。 1 0 、图样中，不可见轮廓线用虚线画出。 1 1 、绘图板是用来固定图纸，丁字尺是用来画水平线。 1 2 、在机械制图中选用规定的线型，虚线是用于不可见轮廓线。 1 3 、标注圆的直径尺寸时，应在数字前加注符号 Φ。 1 4 、图样中，尺寸线和尺寸界限用细实线画出。 1 5 、图样上的书写的汉字采用长仿宋体。 1 6 、三视图的投影规律是长对正，高平齐，宽相等。 1 7 、画图过程中须要时也可采用放大或缩小的比例，其中 1 ：2 为缩小比例。 1 8 、图纸的幅面分为基本幅面和加长幅面两类。 1 9 图纸格式分为不留装订边和留装订边两种。 2 0 标题栏应位于图纸的右下方。 2 1 图样中，对称中心线和轴线用细点划线画出。 2 2 比例中 2 ：1 为放大比例。 2 3 、图时应尽量采用原值比例，需要时也可采用放大或缩比例。 2 4 ．汉字应用仿宋体书写，数字和字母应书写为斜体或正体。 2 5 ．字号指字体的高度。 2 6 ．图样中，尺寸线和尺寸界线用细实线画出。 2 7 ．图样中，机件的可见轮廓线用粗实线，不可见轮廓线用虚线画出。 2 8 ．图样上的尺寸是零件的实际尺寸。 2 9 、标注尺寸的三要素是尺寸数字、尺寸界限和尺寸线。 3 0 、无论采用哪种比例，图样上标注的应是机件的实际尺寸。 3 1 ．标注垂直尺寸时，尺寸数字的字头方向应向左。 3 2 ．标注斜度符号时，倾斜方向应与所标斜度的倾斜方向一致。 3 3 ．标注锥度符号时，锥度方向应与所标锥度方向一致。 3 4 、尺寸标注中的符号Φ 表示直径。 3 5 ．平面图形中的尺寸，按其作用可分为定形和定位两类。 3 6 、投影法分为中心投影法和平行投影法两大类。...
