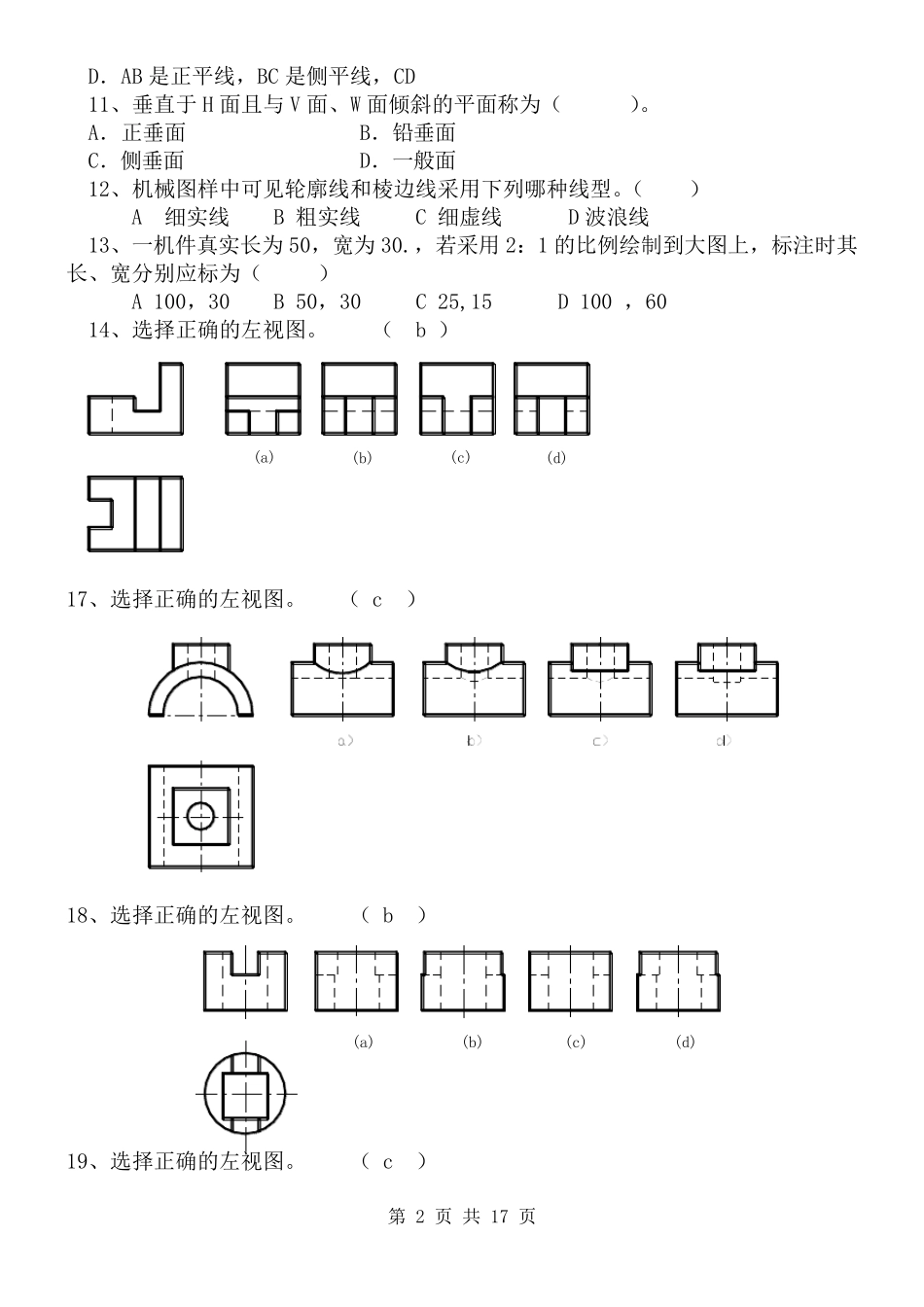

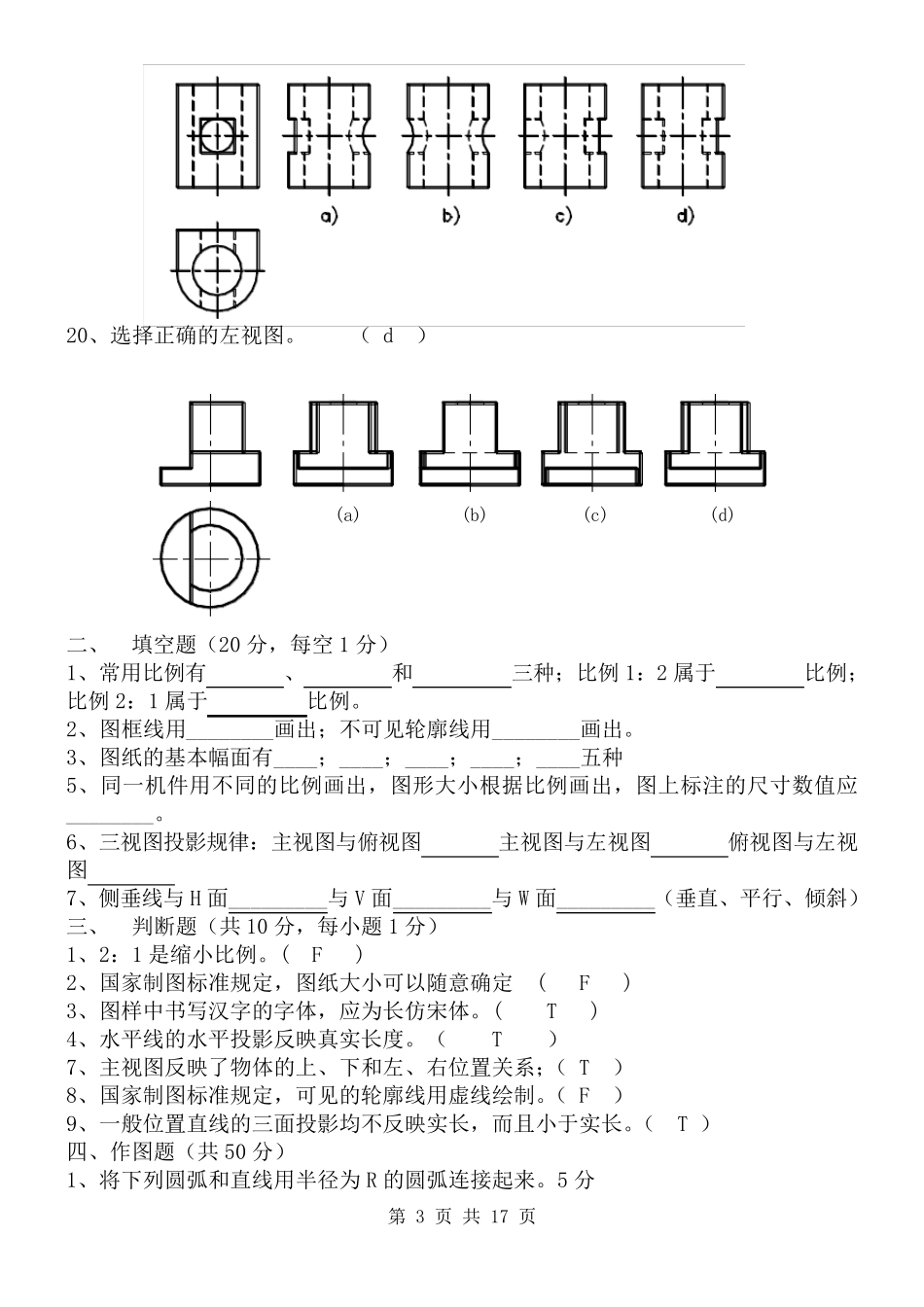

第 1 页 共 17 页 一、 选择题（共20 分，每小题 1 分） 1、用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。 A．1:1 B．1:5 C．5:1 D．2:1 2、国家标准中规定标题栏正常情况下应画在图纸的（ ）。 A．左上角 B．左下角 C．右上角 D．右下角 3、图纸的幅面代号有（ ）种。 A．3 种 B．5 种 C．4 种 D．6 种 4、图形上标注的尺寸数字表示（ ）。 A．画图的尺寸 B．随比例变化的尺寸 C．机件的实际尺寸 D．图线的长度尺寸 5、在尺寸标注中，尺寸线为（ ）。 A．粗实线 B．细实线 C．细点画线 D．双点画线 6、绘制连接圆弧图时，应确定（ ）。 A．切点的位置 B．连接圆弧的圆心 C．先定圆心再定切点 D．连接圆弧的大小。 7、当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）。 A．积聚性 B．类似性 C．实形性 8、物体左视图的投影方向是（ ）。 A．由前向后 B．由右向左 C．由左向右 D．由后向前 9、俯视图反映了物体的什么方位（ ）。 A．上下 B．左右 C．上下前后 D．前后左右 10、在下列四种说法中，选择一种正确的答案。 （ ） A．AB 是水平线，BC 是一般位置直线，CD 是正平线 B．AB 是正垂线，BC 是铅垂线，CD 是侧垂线 C．AB 是侧平线，BC 是一般位置直线，CD 是水平线 第 2 页 共 17 页 D．AB 是正平线，BC 是侧平线，CD 11、垂直于 H 面且与 V 面、W 面倾斜的平面称为（ ）。 A．正垂面 B．铅垂面 C．侧垂面 D．一般面 12、机械图样中可见轮廓线和棱边线采用下列哪种线型。（ ） A 细实线 B 粗实线 C 细虚线 D 波浪线 13、一机件真实长为 50，宽为 30.，若采用 2：1 的比例绘制到大图上，标注时其长、宽分别应标为（ ） A 100，30 B 50，30 C 25,15 D 100 ，60 14、选择正确的左视图。 （ b ） (d)(c)(b)(a) 17、选择正确的左视图。 （ c ） 18、选择正确的左视图。 （ b ） (d)(c)(b)(a) 19、选择正确的左视图。 （ c ） 第 3 页 共 17 页 20、选择正确的左视图。 （ d ） (d)(c)(b)(a) 二、 填空题（20 分，每空 1 分） 1、常用比例有 、 和 三种；比例 1：2 属于 比例；比例 2：1 属于 比例。 2、图框线用________画出；不可见轮廓线用________画出。 3、图纸的基本幅面有____；____；____；____；____五种 5、同一机件用不同的比...
