机械制图期末试卷+答案

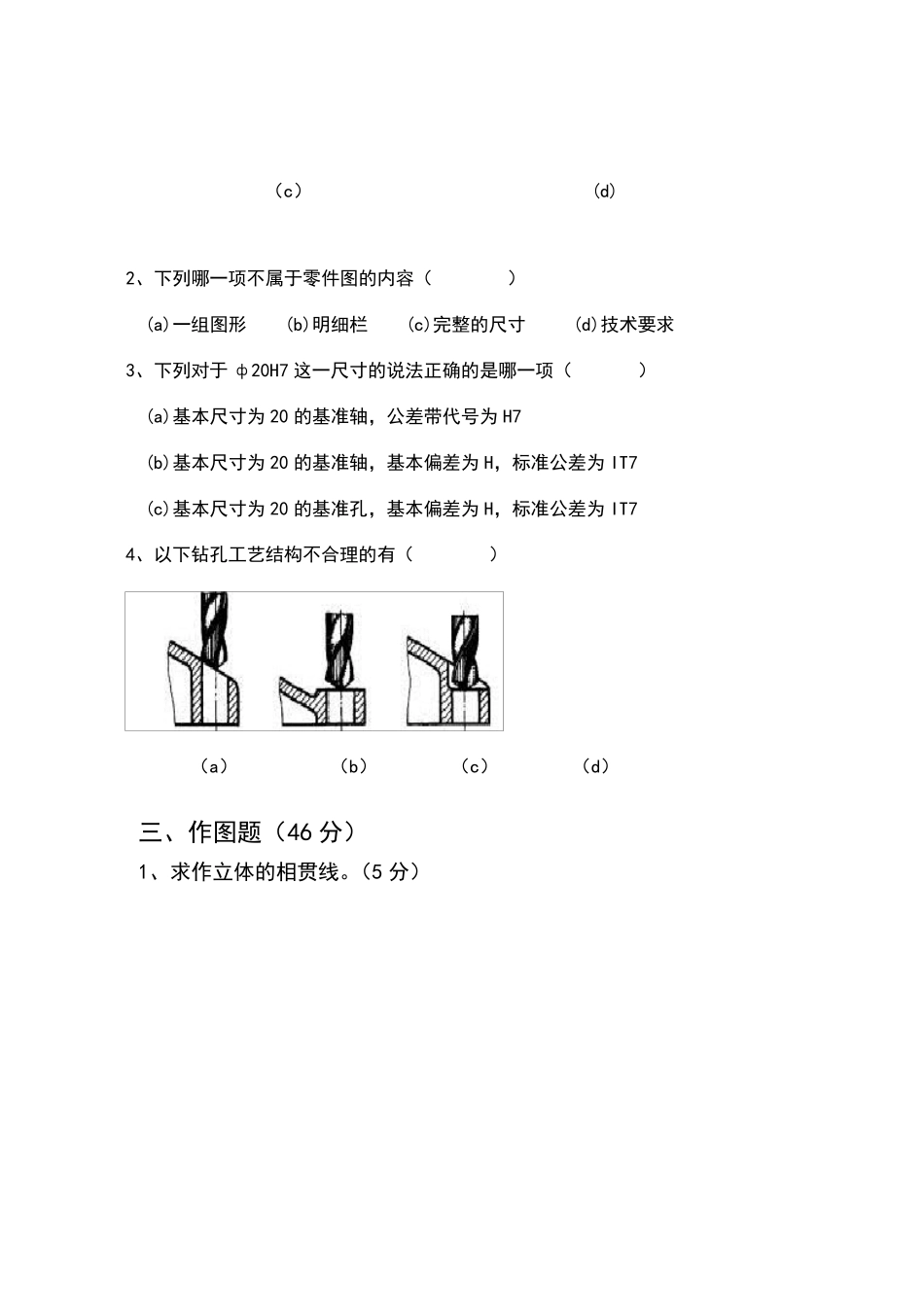

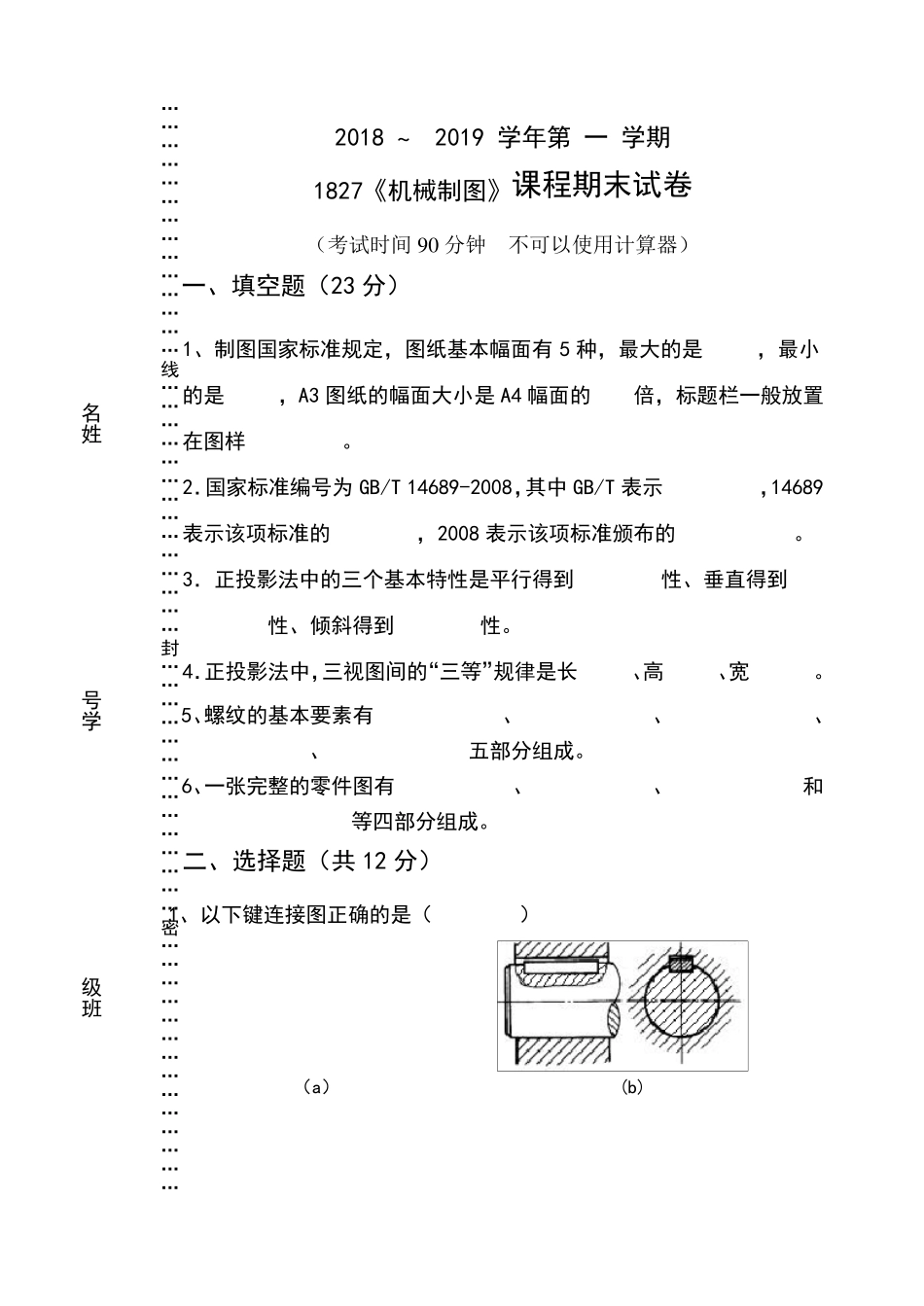

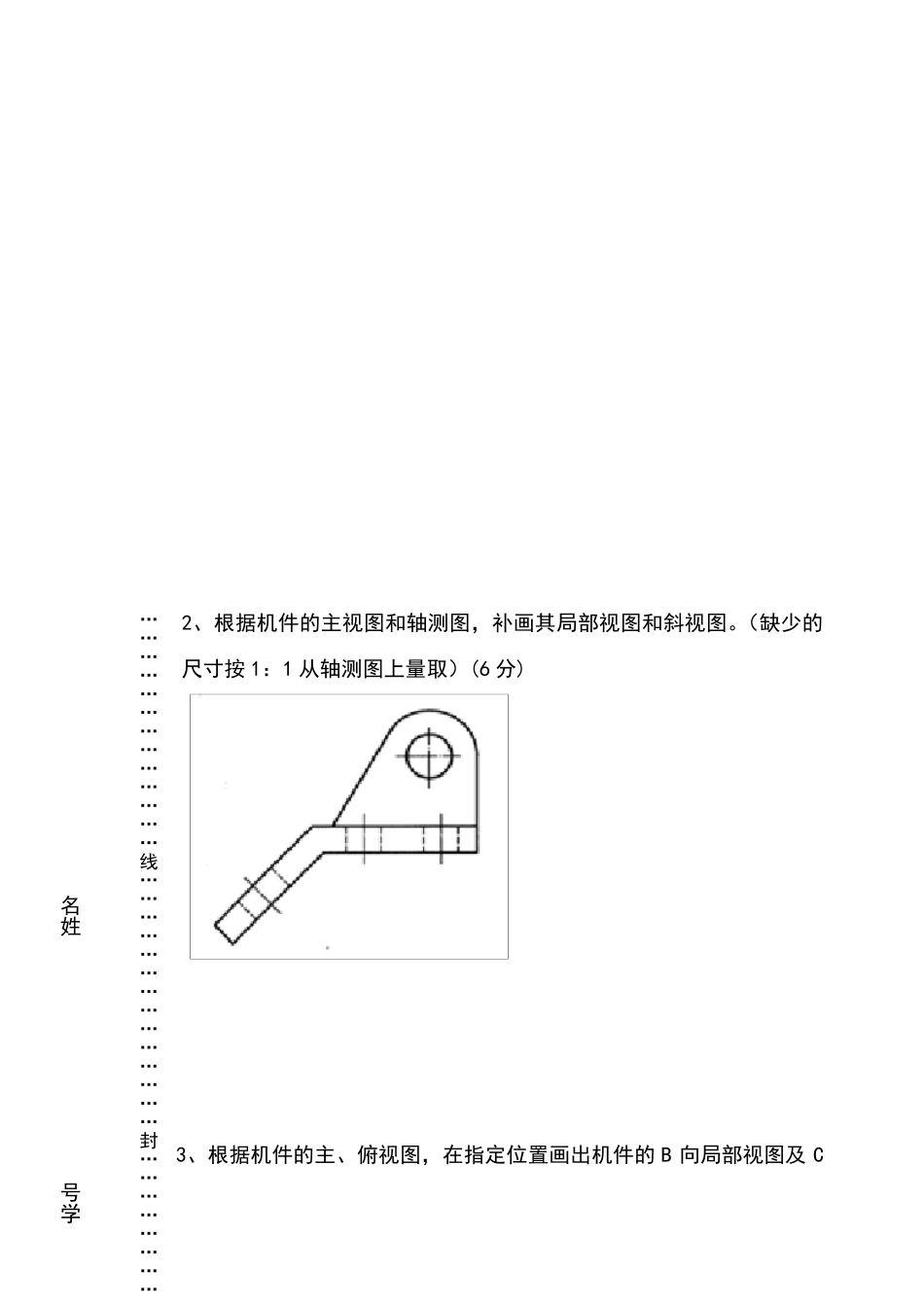

2018 ~ 2019 学年第 一 学期 1827《机械制图》课程期末试卷 （考试时间90 分钟 不可以使用计算器） 一、填空题（23 分） 1、制图国家标准规定，图纸基本幅面有5 种，最大的是 ，最小的是 ，A3 图纸的幅面大小是A4 幅面的 倍，标题栏一般放置在图样 。 2．国家标准编号为GB/T 14689-2008，其中GB/T 表示 ，14689表示该项标准的 ，2008 表示该项标准颁布的 。 3．正投影法中的三个基本特性是平行得到 性、垂直得到 性、倾斜得到 性。 4．正投影法中，三视图间的“三等”规律是长 、高 、宽 。 5、螺纹的基本要素有 、 、 、 、 五部分组成。 6、一张完整的零件图有 、 、 和 等四部分组成。 二、选择题（共 12 分） 1、以下键连接图正确的是（ ） （a） (b) 班级 学号 姓名 ……………………………………密……………………………………封……………………………………线…………………………………… （c） (d) 2、下列哪一项不属于零件图的内容（ ） (a)一组图形 (b)明细栏 (c)完整的尺寸 (d)技术要求 3、下列对于ф20H7 这一尺寸的说法正确的是哪一项（ ） (a)基本尺寸为 20 的基准轴，公差带代号为 H7 (b)基本尺寸为 20 的基准轴，基本偏差为 H，标准公差为 IT7 (c)基本尺寸为 20 的基准孔，基本偏差为 H，标准公差为 IT7 4、以下钻孔工艺结构不合理的有（ ） （a） （b） （c） （d） 三、作图题（46 分） 1、求作立体的相贯线。（5 分） 2、根据机件的主视图和轴测图，补画其局部视图和斜视图。（缺少的尺寸按1：1 从轴测图上量取）(6 分) 3、根据机件的主、俯视图，在指定位置画出机件的B 向局部视图及C 学号 姓名 ……………………封……………………………………线………………………………… 向局部视图。(6 分) 4、在指定位置将主视图画成全剖视图。(7 分) 5、分析螺栓连接图中的错误，并改正。（6 分） 6、补画剖视图中所缺的图线。（16分） 姓名 ……………………………线………………………………… 四、零件图读图并填空（19 分） 1、该零件的名称为 ，材料是 绘图比例为 。 2、2×表示槽宽为 ，槽深为 。 3、零件上键槽的宽度 、深度 。键槽的定位尺寸是 。 4、尺寸的基本尺寸 、最大极限尺寸 、最小极限尺寸 、公差 。 5、零件上最光滑表面的表面粗糙度符号是 ，其 Ra 值为 。 6、零件图形...
