机械制图练习题

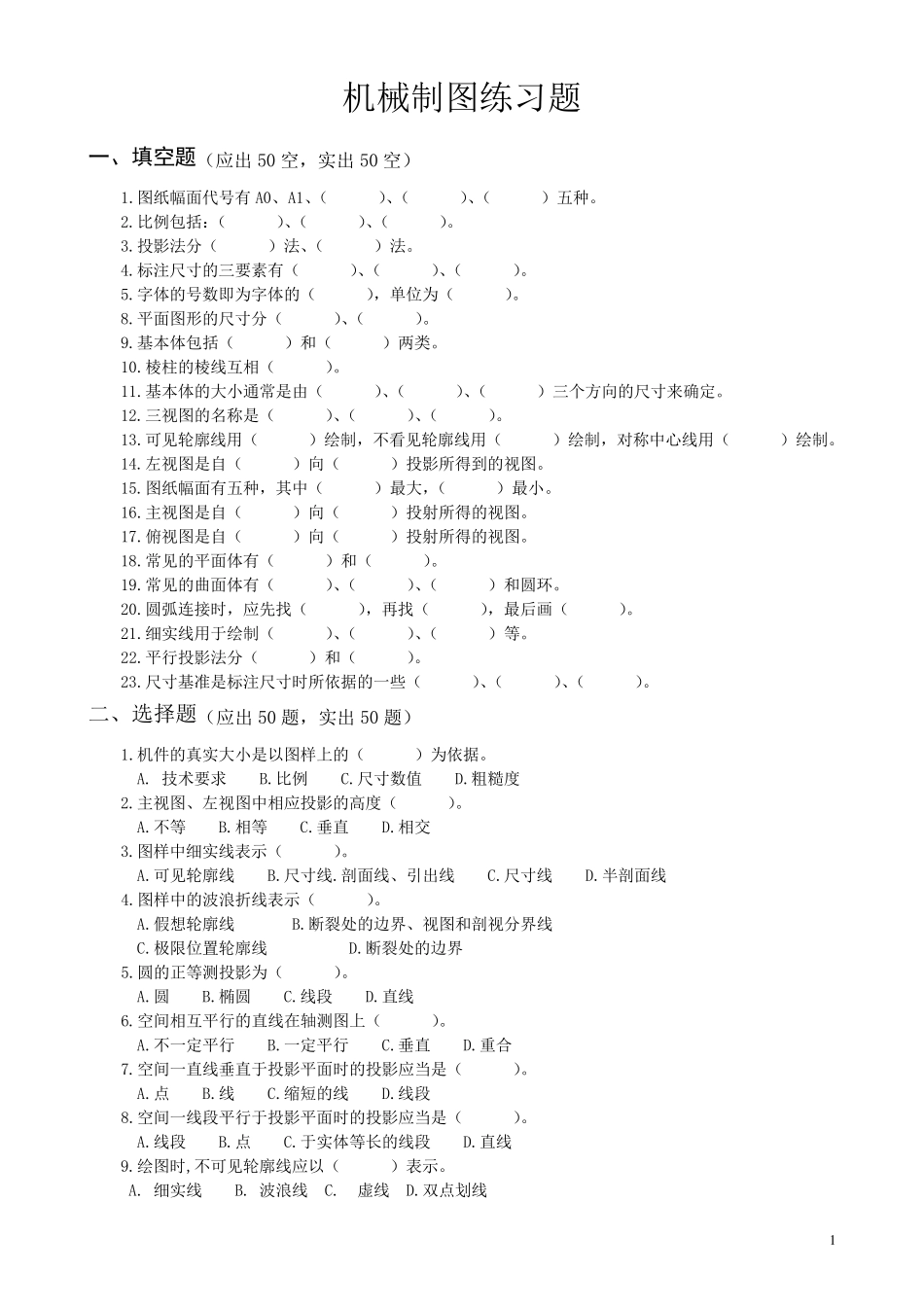

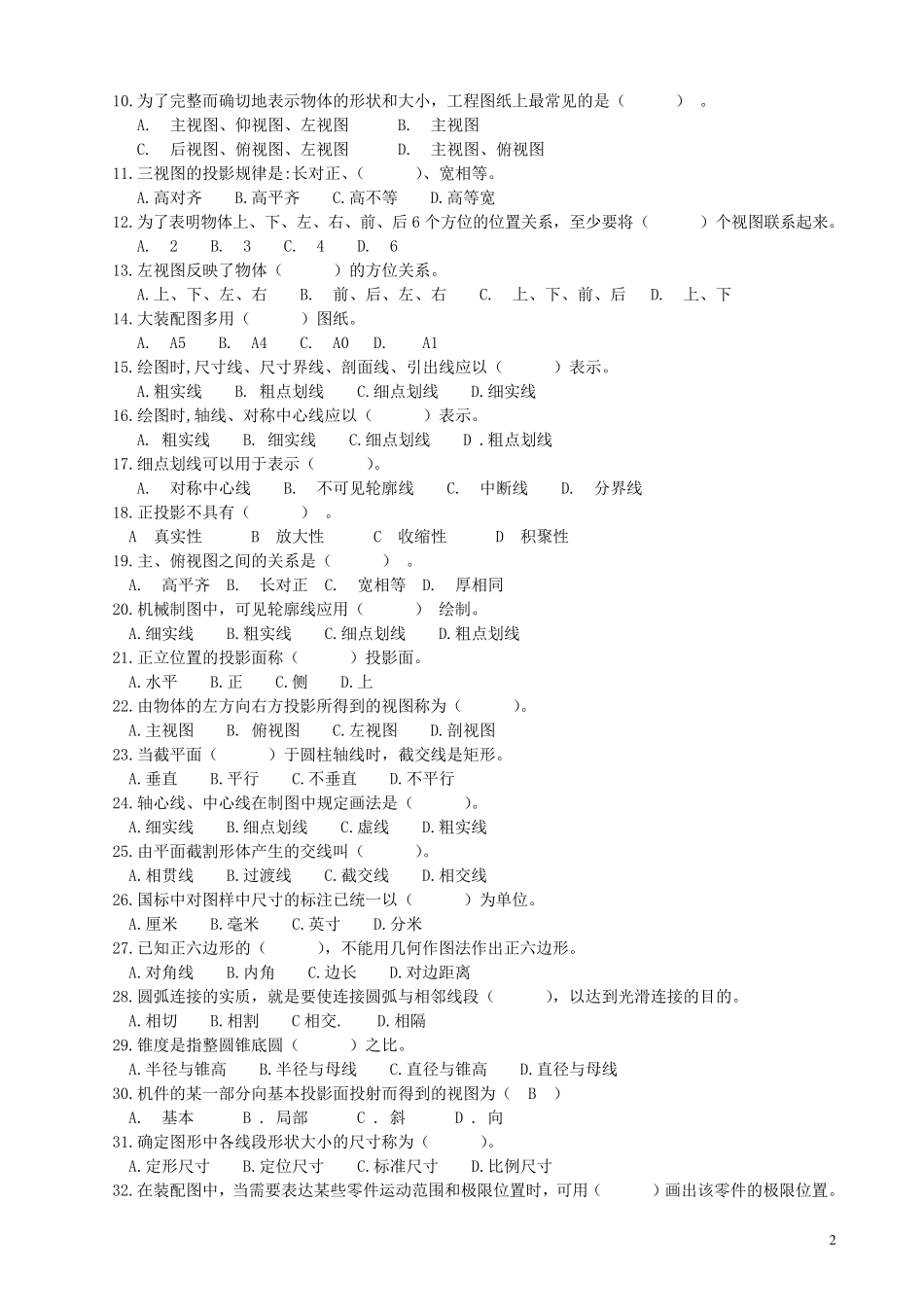

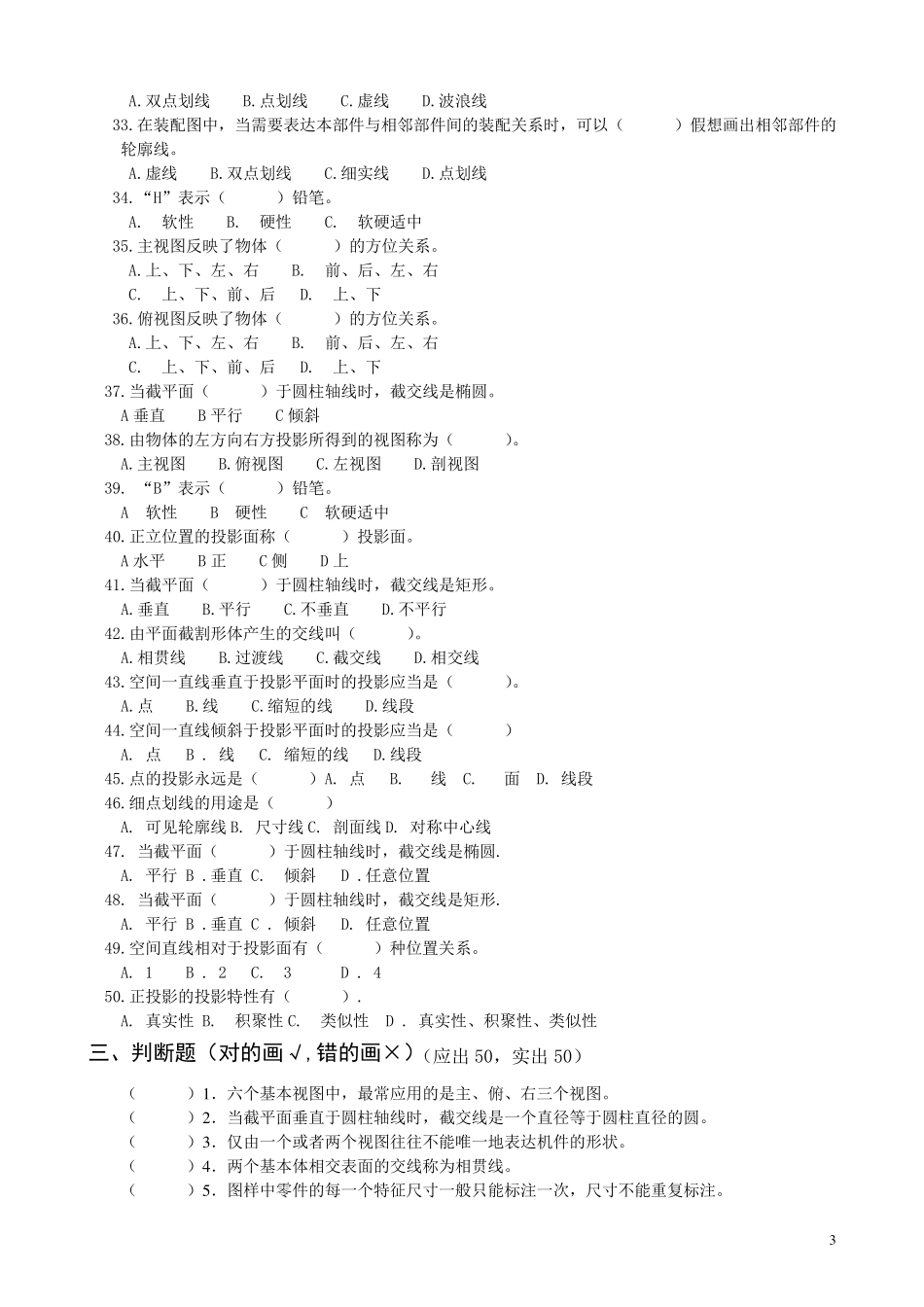

1 机械制图练习题 一、填空题（应出50 空，实出50 空） 1.图纸幅面代号有A0、A1、（ ）、（ ）、（ ）五种。 2.比例包括：（ ）、（ ）、（ ）。 3.投影法分（ ）法、（ ）法。 4.标注尺寸的三要素有（ ）、（ ）、（ ）。 5.字体的号数即为字体的（ ），单位为（ ）。 8.平面图形的尺寸分（ ）、（ ）。 9.基本体包括（ ）和（ ）两类。 10.棱柱的棱线互相（ ）。 11.基本体的大小通常是由（ ）、（ ）、（ ）三个方向的尺寸来确定。 12.三视图的名称是（ ）、（ ）、（ ）。 13.可见轮廓线用（ ）绘制，不看见轮廓线用（ ）绘制，对称中心线用（ ）绘制。 14.左视图是自（ ）向（ ）投影所得到的视图。 15.图纸幅面有五种，其中（ ）最大，（ ）最小。 16.主视图是自（ ）向（ ）投射所得的视图。 17.俯视图是自（ ）向（ ）投射所得的视图。 18.常见的平面体有（ ）和（ ）。 19.常见的曲面体有（ ）、（ ）、（ ）和圆环。 20.圆弧连接时，应先找（ ），再找（ ），最后画（ ）。 21.细实线用于绘制（ ）、（ ）、（ ）等。 22.平行投影法分（ ）和（ ）。 23.尺寸基准是标注尺寸时所依据的一些（ ）、（ ）、（ ）。 二、选择题（应出50 题，实出50 题） 1.机件的真实大小是以图样上的（ ）为依据。 A. 技术要求 B.比例 C.尺寸数值 D.粗糙度 2.主视图、左视图中相应投影的高度（ ）。 A.不等 B.相等 C.垂直 D.相交 3.图样中细实线表示（ ）。 A.可见轮廓线 B.尺寸线.剖面线、引出线 C.尺寸线 D.半剖面线 4.图样中的波浪折线表示（ ）。 A.假想轮廓线 B.断裂处的边界、视图和剖视分界线 C.极限位置轮廓线 D.断裂处的边界 5.圆的正等测投影为（ ）。 A.圆 B.椭圆 C.线段 D.直线 6.空间相互平行的直线在轴 测图上（ ）。 A.不一定平行 B.一定平行 C.垂直 D.重 合 7.空间一直线垂直于投影平面时的投影应当 是（ ）。 A.点 B.线 C.缩 短 的线 D.线段 8.空间一线段平行于投影平面时的投影应当 是（ ）。 A.线段 B.点 C.于实体等长 的线段 D.直线 9.绘图时,不可见轮廓线应以（ ）表示。 A. 细实线 B. 波浪线 C. 虚 线 D.双 点 划 线 2 10.为了完整而确切地表示物体的形状和大小，工程图纸上最常见的是（ ） 。 A. 主视图、仰视图、左视图 B. 主视图 C. 后视图、俯视图、左视图 D....
