机械制图试卷

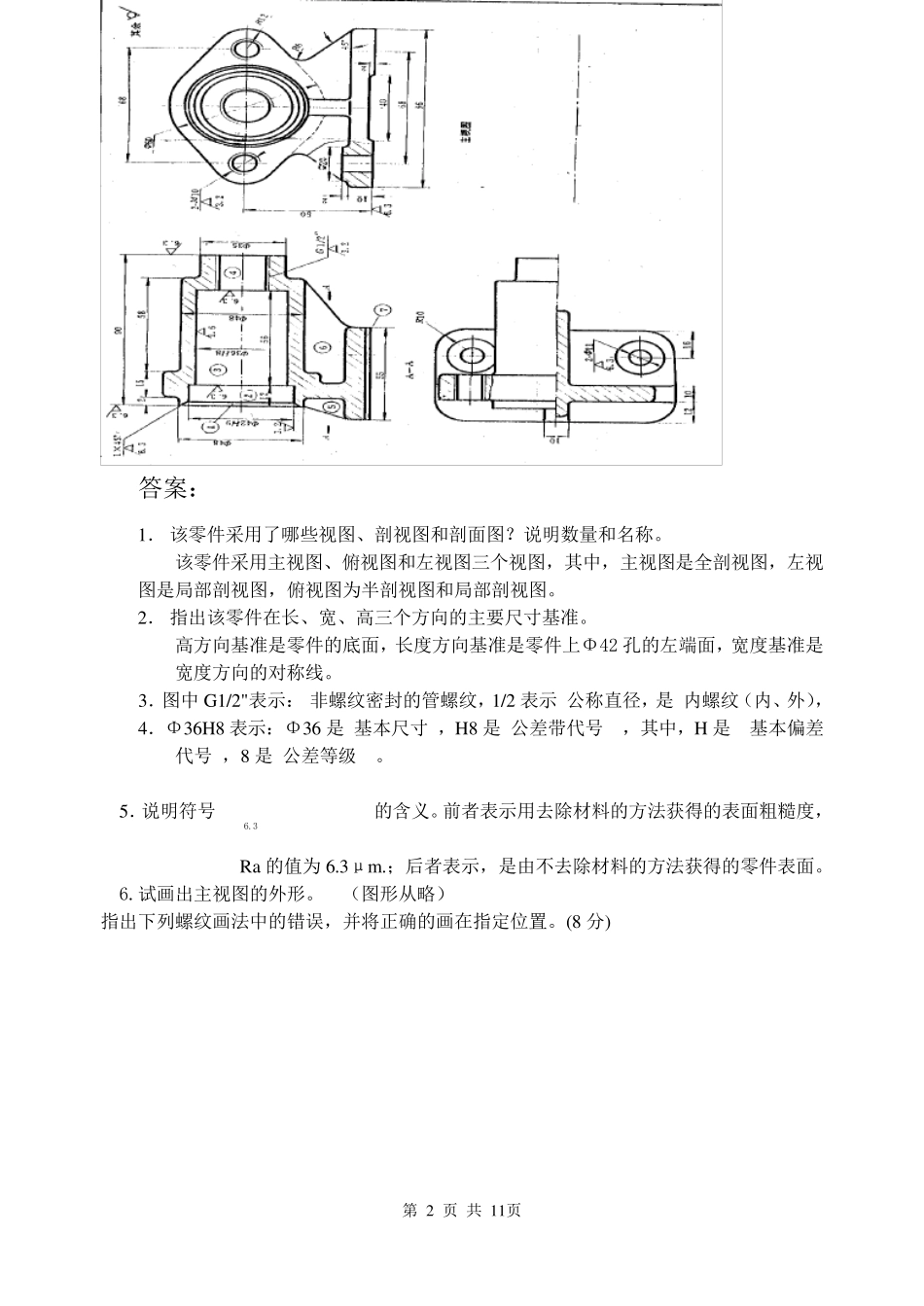

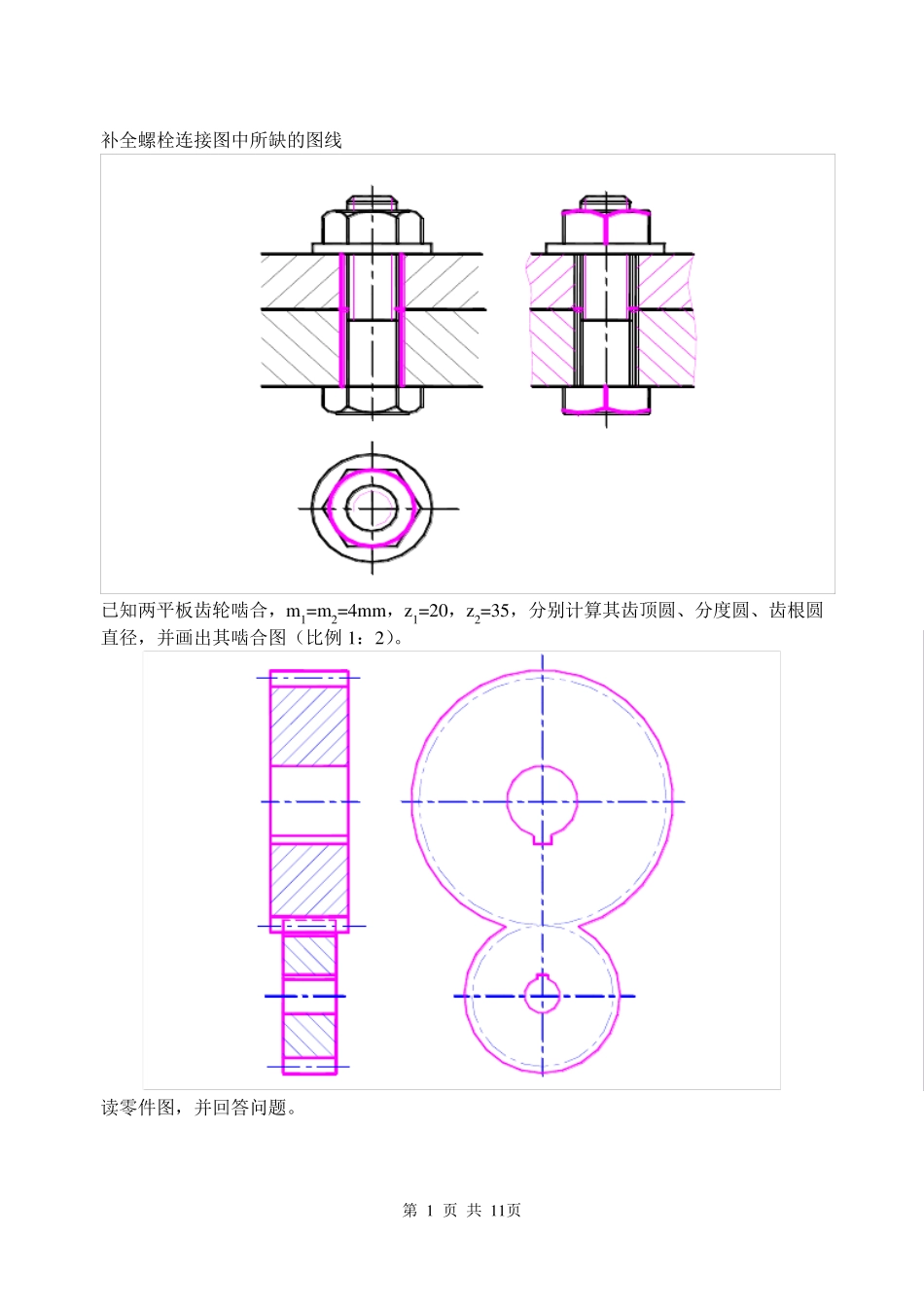

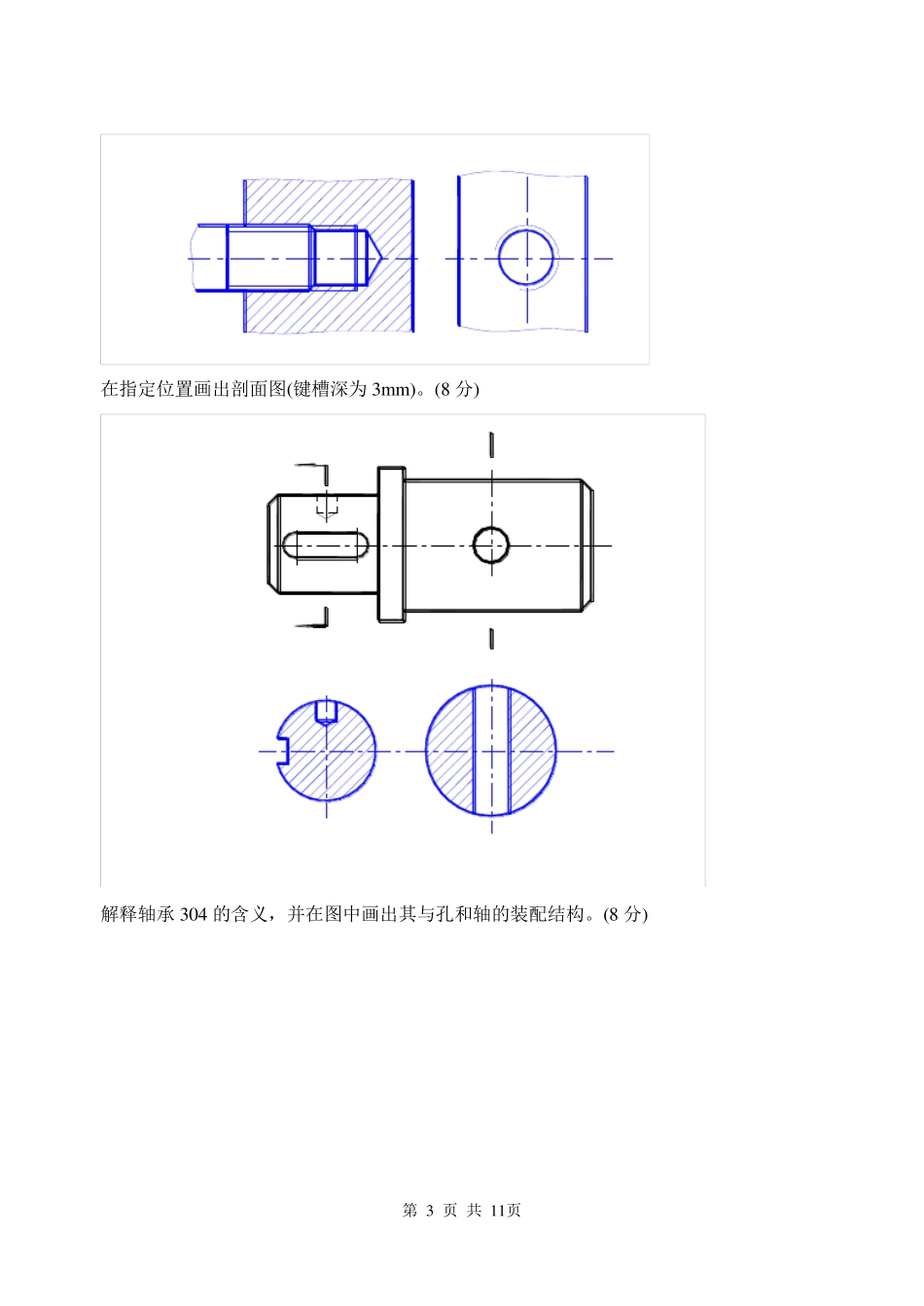

第 1 页 共 11页 补全螺栓连接图中所缺的图线 已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例 1：2）。 读零件图，并回答问题。 第 2 页 共 11页 答案： 1． 该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。 该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图和局部剖视图。 2． 指出该零件在长、宽、高三个方向的主要尺寸基准。 高方向基准是零件的底面，长度方向基准是零件上Φ42 孔的左端面，宽度基准是宽度方向的对称线。 3．图中G1/2"表示： 非螺纹密封的管螺纹，1/2 表示 公称直径，是 内螺纹（内、外）， 4．Φ36H8 表示：Φ36 是 基本尺寸 ，H8 是 公差带代号 ，其中，H 是 基本偏差代号 ，8 是 公差等级 。 5．说明符号 的含义。前者表示用去除材料的方法获得的表面粗糙度， Ra 的值为6.3μm .；后者表示，是由不去除材料的方法获得的零件表面。 6.试画出主视图的外形。 （图形从略） 指出下列螺纹画法中的错误，并将正确的画在指定位置。(8 分) 6.3 第 3 页 共 11页 在指定位置画出剖面图(键槽深为3m m )。(8 分) 解释轴承 304 的含义，并在图中画出其与孔和轴的装配结构。(8 分) 第 4 页 共 11页 304：向心球轴承，04 表示滚动轴承内径为20m m ，3 表示尺寸系列。 九、读零件图，并回答问题。(18 分) 1．该零件采用了哪些视图、剖视图或其它表达方法？ 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 3．说明Φ40H7 的意义。 4．说明M68╳2 的含义。 5．画出左视图的外形。 6.说明符号 的含义。 答： 1.主视图采用了全剖，左视图采用了局部剖，俯视图，B-B、C-C 断面图及 D-D 局部剖视图。 2.长度方向尺寸基准是 M27 孔的轴线，高度方向基准是底面，宽度方向基准是Φ45 孔的轴线 3. Φ40H7 表示：基本尺寸为Φ40 的孔，H7 为公差带代号，H 为基本偏差代号，7 为公差等级。 4. M68╳2 表示，公称直径为68m m 的普通细牙螺纹，M 为螺纹代号，2 为螺距。 5.左视图外形略 6.前者表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm .； 后者表示，是由不去除材料的方法获得的零件表面。 6.3第 5 页 共 1 1 页 第 6 页 共 11页 六、改正双头螺柱连接中的错误画法。...
