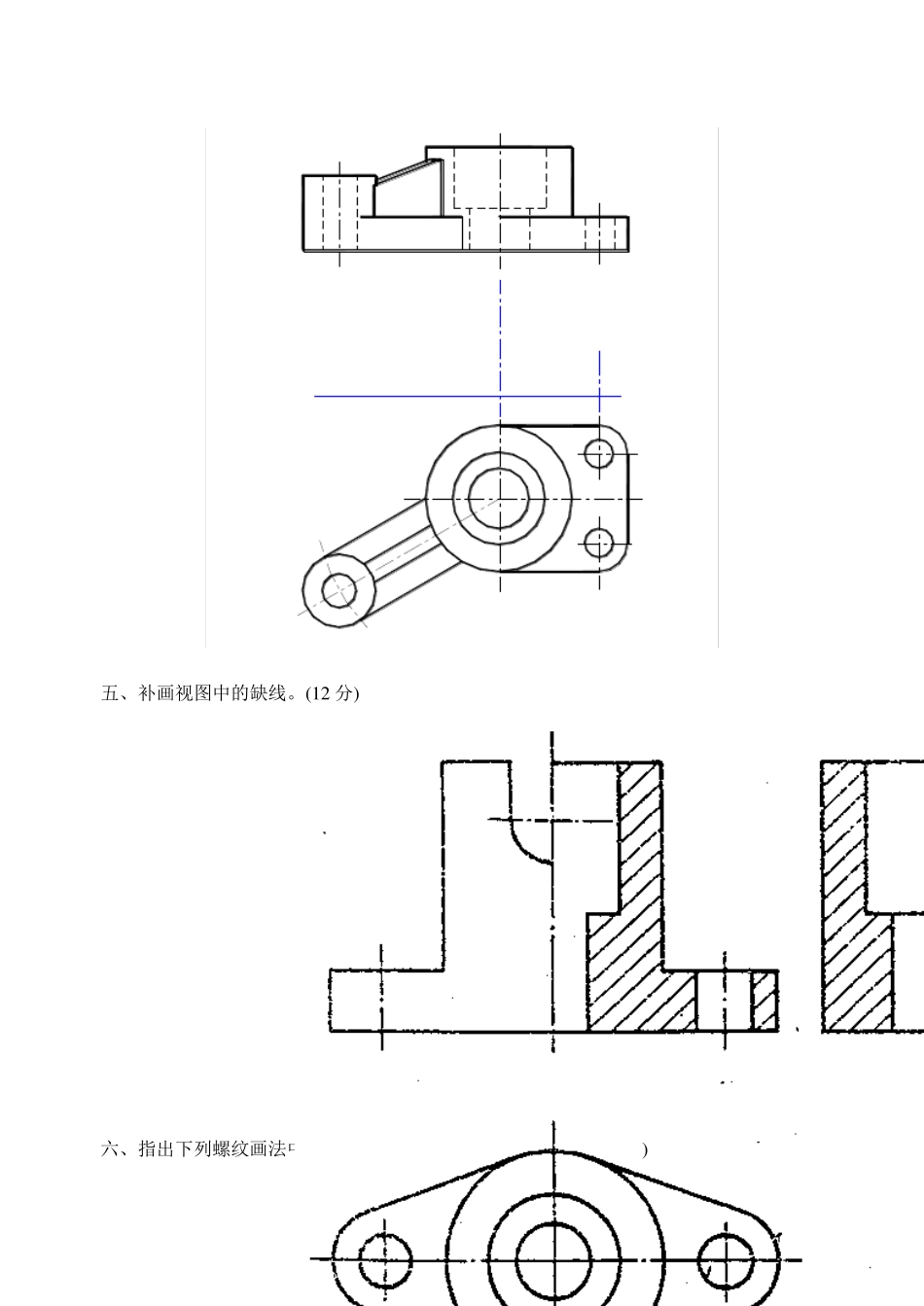

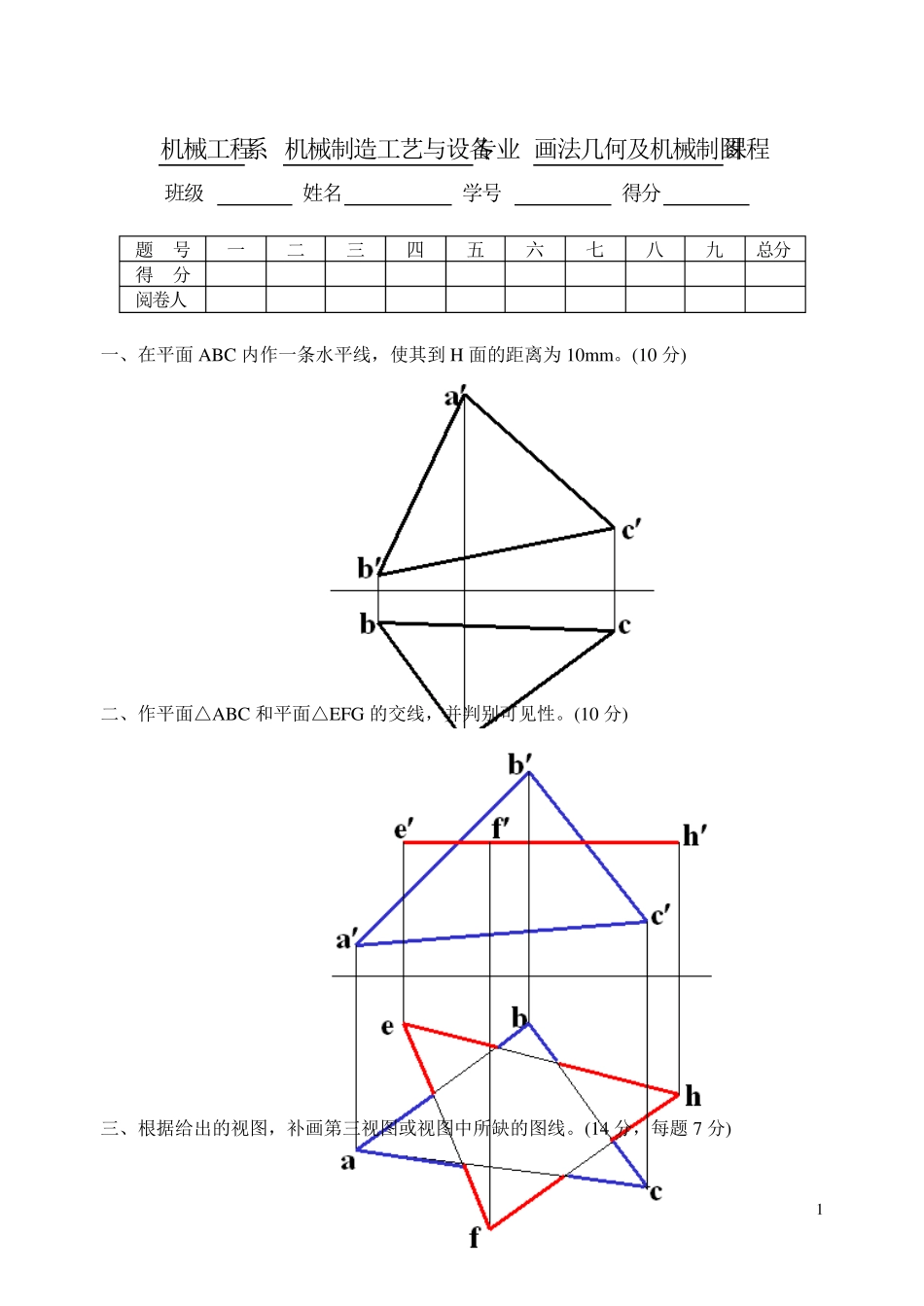

第 页 共 13页 1 机械工程系 机械制造工艺与设备专业 画法几何及机械制图课程 班级 姓名 学号 得分 题 号 一 二 三 四 五 六 七 八 九 总分 得 分 阅卷人 一、在平面ABC 内作一条水平线，使其到H 面的距离为10mm。(10 分) 二、作平面△ABC 和平面△EFG 的交线，并判别可见性。(10 分) 三、根据给出的视图，补画第三视图或视图中所缺的图线。(14 分，每题7 分) 第 页 共 1 3 页 2 1 . 2 . 四、在指定位置将主视图画成剖视图。(1 2 分) 第 页 共 1 3 页 3 五、补画视图中的缺线。(1 2 分) 六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8 分) 第 页 共 13页 4 七、在指定位置画出剖面图(键槽深为 3m m )。(8 分) 八、解释轴承 304 的含义，并在图中画出其与孔和轴的装配结构。(8 分) 第 页 共 13页 5 九、读零件图，并回答问题。(18 分) 1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 3．说明Φ 40H7的意义。 4．说明M68╳2的含义。 5．画出左视图的外形。 6.说明符号 的含义。 答案 机械工程系 机械制造工艺与设备专业 画法几何及机械制图课程 班级 姓名 学号 得分 题 号 一 二 三 四 五 六 七 八 九 总分 得 分 阅卷人 一、在平面 ABC 内作一条水平线，使其到 H 面的距离为 10mm。(10 分) 6.3 第 页 共 13页 6 二、作平面△ABC 和平面△EFG 的交线，并判别可见性。(10 分) 三、根据给出的视图，补画第三视图或视图中所缺的图线。(14 分，每题 7 分) 1. 第 页 共 1 3 页 7 2 . 四、在指定位置将主视图画成剖视图。(1 2 分) 第 页 共 1 3 页 8 五、补画视图中的缺线。(1 2 分) 六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8 分) 第 页 共 13页 9 七、在指定位置画出剖面图(键槽深为 3m m )。(8 分) 八、解释轴承 304 的含义，并在图中画出其与孔和轴的装配结构。(8 分) 第 页 共 13页 10 304：向心球轴承，04 表示滚动轴承内径为20m m ，3 表示尺寸系列。 九、读零件图，并回答问题。(18 分) 1．该零件采用了哪些视图、剖视图或其它表达方法？ 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 3．说明Φ 40H7的意义。 4．说明M68╳2的含义...
