机械制图试题库及参考答案

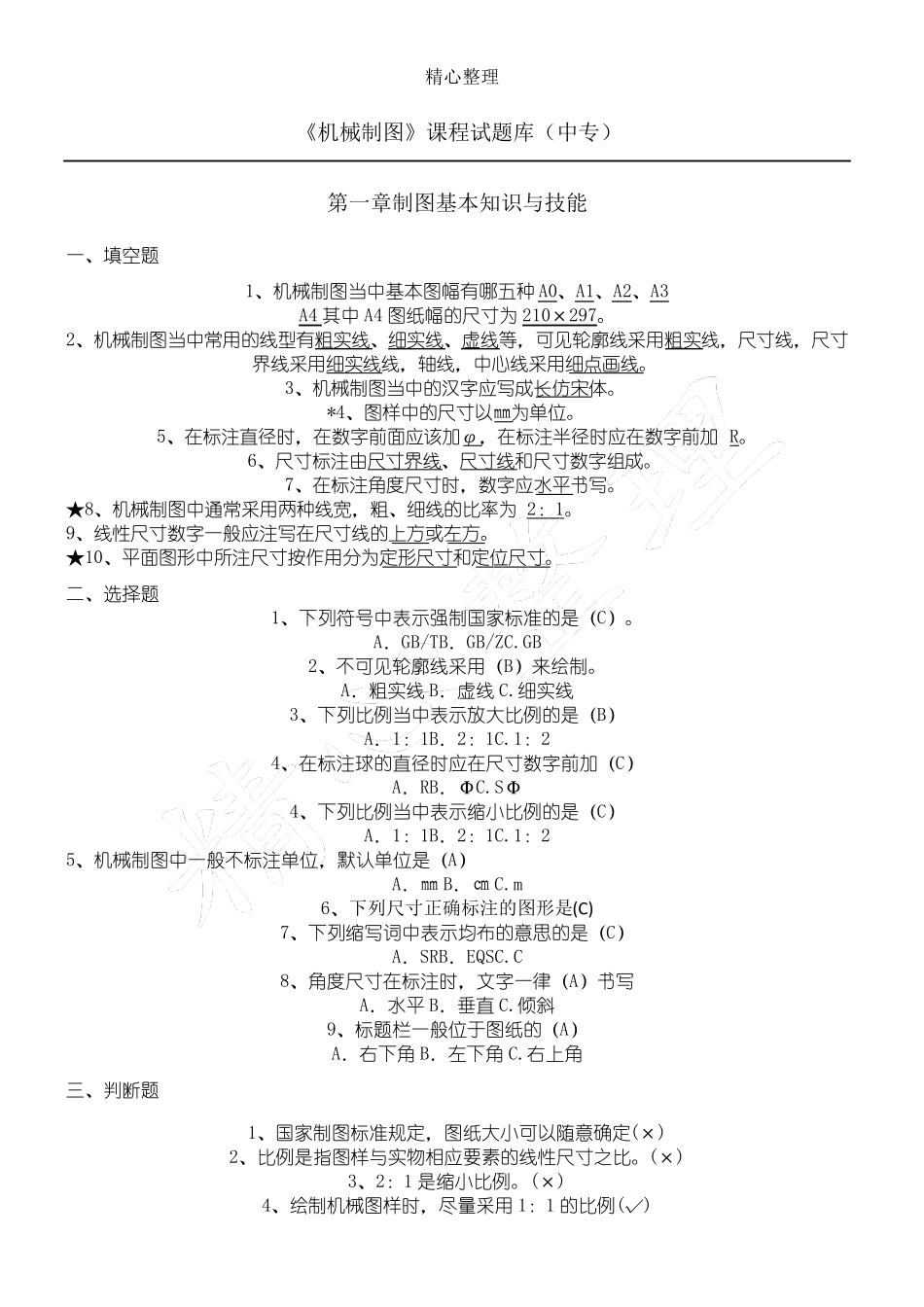

精心整理 《机械制图》课程试题库（中专） 第一章制图基本知识与技能 一、填空题 1、机械制图当中基本图幅有哪五种A0、A1、A2、A3 A4 其中A4 图纸幅的尺寸为210×297。 2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。 3、机械制图当中的汉字应写成长仿宋体。 *4、图样中的尺寸以㎜为单位。 5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R。 6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。 7、在标注角度尺寸时，数字应水平书写。 ★8、机械制图中通常采用两种线宽，粗、细线的比率为2：1。 9、线性尺寸数字一般应注写在尺寸线的上方或左方。 ★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。 二、选择题 1、下列符号中表示强制国家标准的是（C）。 A．GB/TB．GB/ZC.GB 2、不可见轮廓线采用（B）来绘制。 A．粗实线 B．虚线 C.细实线 3、下列比例当中表示放大比例的是（B） A．1：1B．2：1C.1：2 4、在标注球的直径时应在尺寸数字前加（C） A．RB．ΦC.SΦ 4、下列比例当中表示缩小比例的是（C） A．1：1B．2：1C.1：2 5、机械制图中一般不标注单位，默认单位是（A） A．㎜ B．㎝ C.m 6、下列尺寸正确标注的图形是(C ) 7、下列缩写词中表示均布的意思的是（C） A．SRB．EQSC.C 8、角度尺寸在标注时，文字一律（A）书写 A．水平 B．垂直 C.倾斜 9、标题栏一般位于图纸的（A） A．右下角 B．左下角 C.右上角 三、判断题 1、国家制图标准规定，图纸大小可以随意确定(×) 2、比例是指图样与实物相应要素的线性尺寸之比。(×) 3、2：1 是缩小比例。(×) 4、绘制机械图样时，尽量采用 1：1 的比例(√) 精心整理 5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。(√) 6、丁字尺与三角板随意配合，便可画出65 度的倾斜线。(×) 7、国家制图标准规定，可见的轮廓线用虚线绘制。(×) 8、国家制图标准规定，各种图线的粗细相同。(×) 9、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。(√) 10、图样中书写汉字的字体，应为长仿宋体。(√) 11、画圆的中心线时，其交点可心是点画线的短画。(×) 12、当圆的直径过小时，可以用线实线来代替线点画线。(√) 四、用已知半径作圆弧连接（保留作图痕迹） 1、 五、检查下图尺寸注法的错误，将正确的标注方法...
