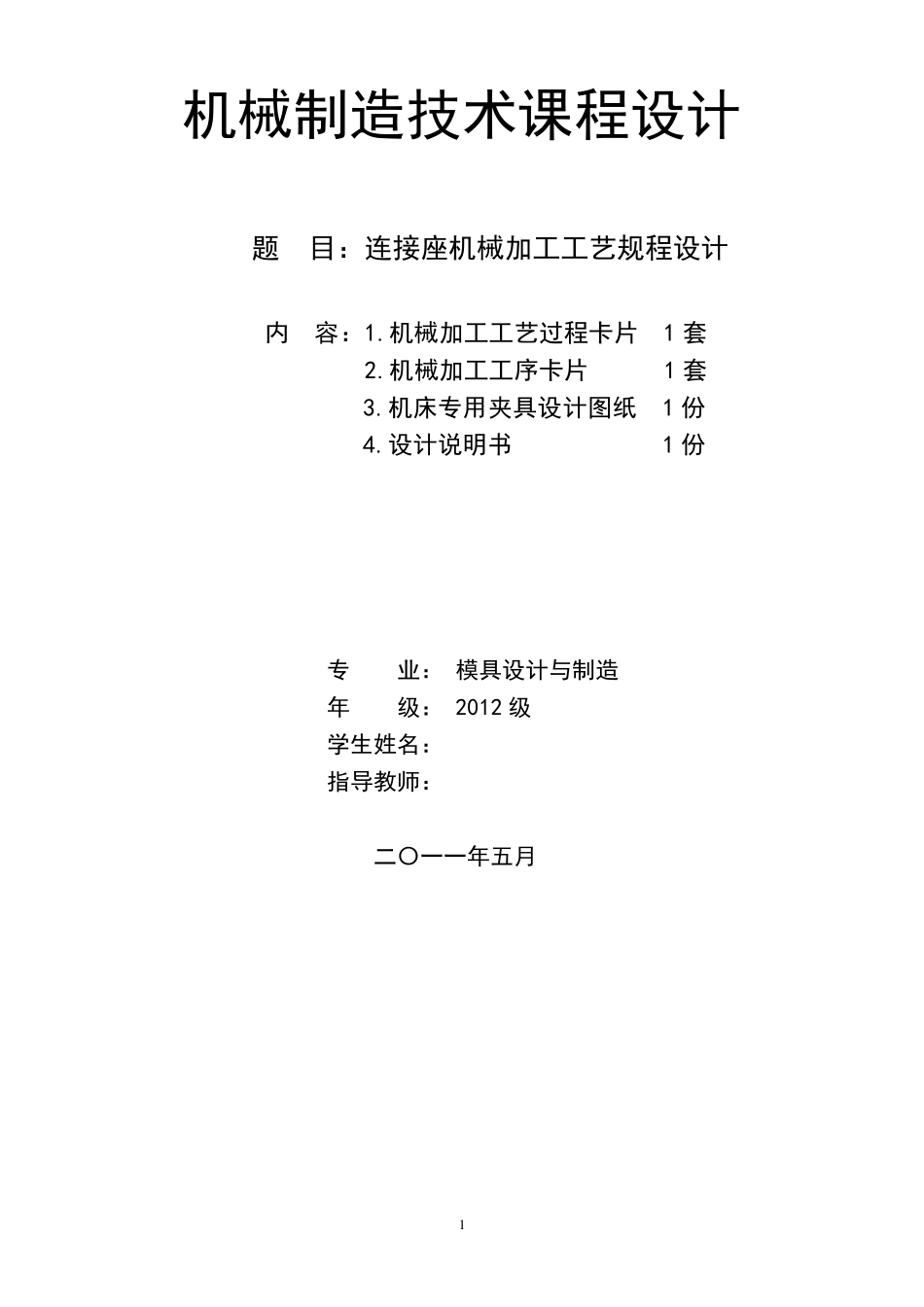

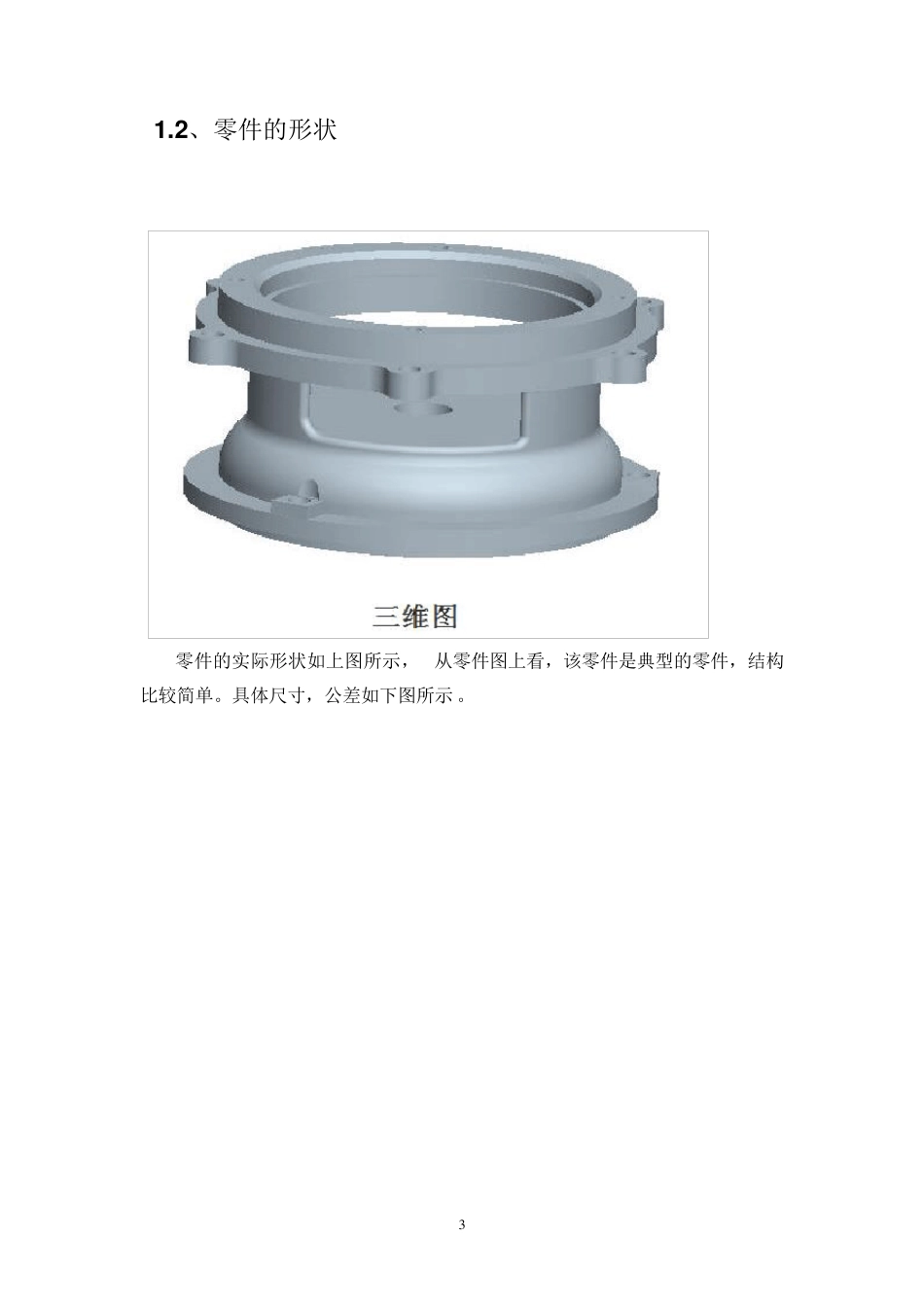

1 机械制造技术课程设计 题 目：连接座机械加工工艺规程设计 内 容：1.机械加工工艺过程卡片 1 套 2.机械加工工序卡片 1 套 3.机床专用夹具设计图纸 1 份 4.设计说明书 1 份 专 业： 模具设计与制造 年 级： 2012 级 学生姓名： 指导教师： 二〇一一年五月 2 课程设计的目的 机械加工工艺课程设计是机械类学生在学完了机械制造技术，进行了生产实习之后的一项重要的实践性教学环节。本课程设计主要培养学生综合运用所学的知识来分析处理生产工艺问题的能力，使学生进一步巩固有关理论知识，掌握机械加工工艺规程设计的方法，提高独立工作的能力，为将来从事专业技术工作打好基础。 另外，这次课程设计也为以后的毕业设计进行了一次综合训练和准备。通过本次课程设计，应使学生在下述各方面得到锻炼： （1）熟练的运用机械制造基础、汽车制造工艺学和其他有关先修课程中的基本理论，以及在生产实习中所学到的实践知识，正确的分析和解决某一个零件在加工中基准的选择、工艺路线的拟订以及工件的定位、夹紧，工艺尺寸确定等问题，从而保证零件制造的质量、生产率和经济性。 （2）通过夹具设计的训练，进一步提高结构设计(包括设计计算、工程制图等方面)的能力。 （3）能比较 熟练的查 阅 和使用各种 技术资 料 ，如 有关国 家 标 准、手 册 、图册 、规范 等。 （4）在设计过程中培养学生严 谨 的工作作风 和独立工作的能力。 第 1 章 、零件的分析 1 .1 、零件的作用 题目给 的零件是离 心 式 微 电 机水 泵 上 的连 接 零件，它 位于 水 泵 泵 壳 内 ，主要作用是固定水 泵 叶 轮 3 1 .2 、零件的形状 零件的实际形状如上图所示， 从零件图上看，该零件是典型的零件，结构比较简单。具体尺寸，公差如下图所示 。 4 第2 章、零件的工艺分析 由零件图可知，其材料为HT200，该材料为灰铸铁，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力和要求耐磨零件。 连接座共有两组加工表面，他们之间有一定的位置要求。现分述如下： 2.1 左端的加工表面 这一组加工表面包括：左端面，Φ125 00 2 5.0外圆，Φ1000 2 6.00内圆，倒角，钻通孔Φ7，钻孔并攻丝。这一部份只有端面有6.3 的粗糙度要求，Φ1000 2 6.00的内圆孔有25 的粗糙度要求。其要求并不高，粗车后半精车就可以达到精度要求。而钻工没有精度要求，因此一道工序就可以...
