机械加工工艺典型习题和解答

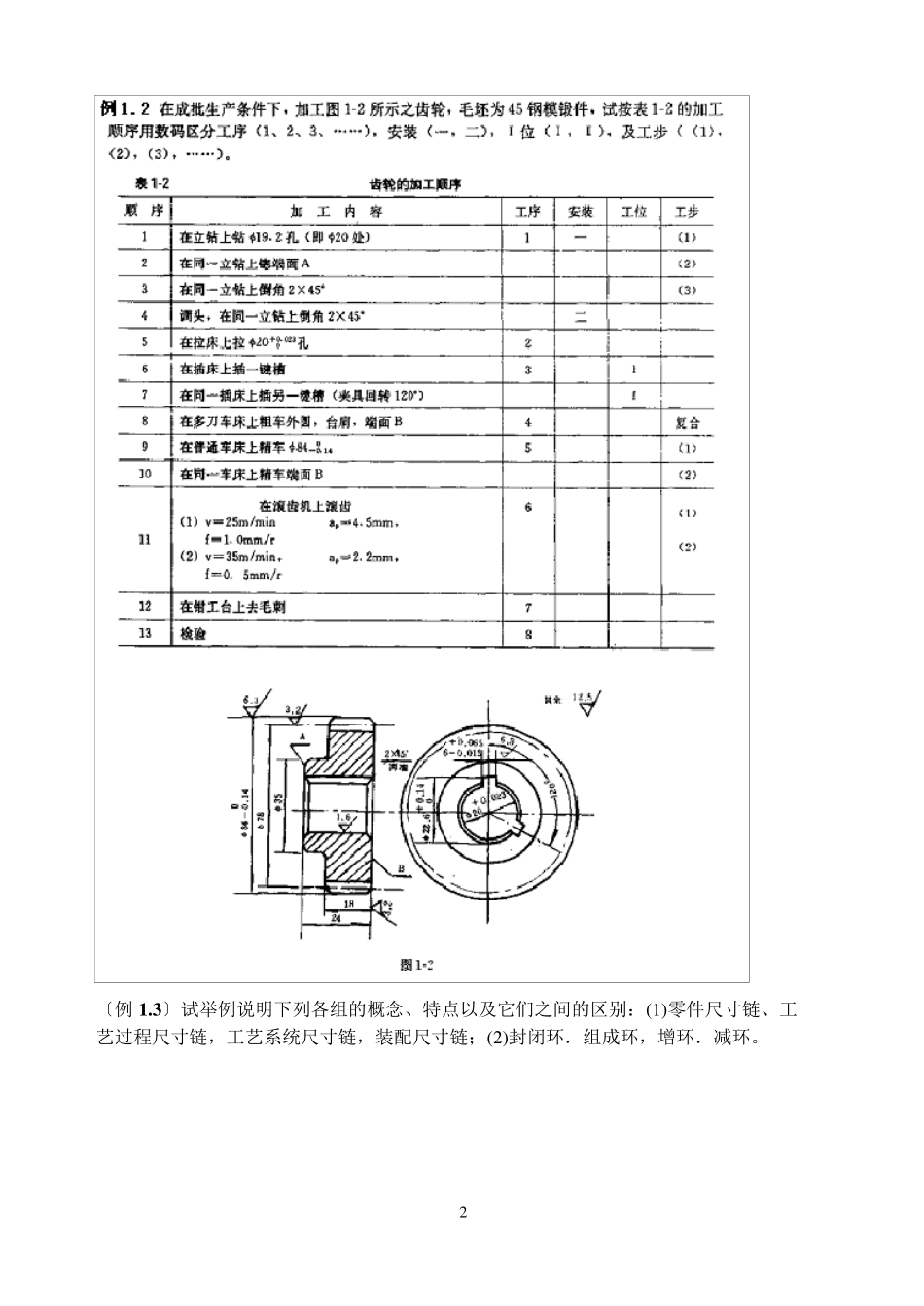

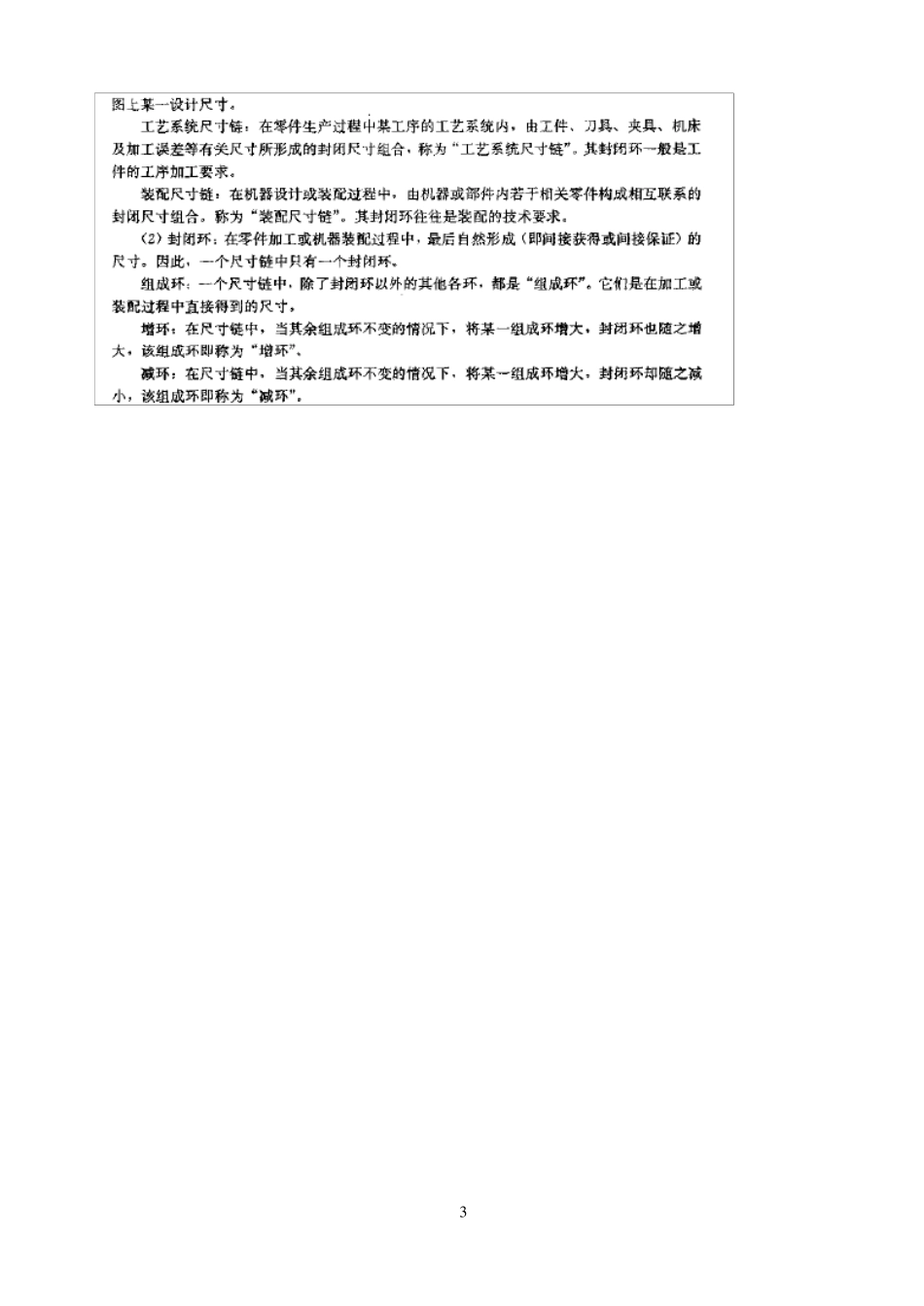

机械加工工艺典型习题和解答 第一章 机械加工工艺规程的制定 2 〔例1 .3 〕试举例说明下列各组的概念、特点以及它们之间的区别：(1 )零件尺寸链、工艺过程尺寸链，工艺系统尺寸链，装配尺寸链；(2 )封闭环．组成环，增环．减环。 3 4 5 6 〔例 1.10〕设某一零件图上规定的外圆直径为Ф32 005.0mm，渗碳深度为0.5～0.8 mm。现为使此零件可和另一种零件同炉进行渗碳，限定其工艺渗碳层深度为0.8～1.0 mm。试计算渗碳前车削工序的直径尺寸及其上、下偏差？ [解] 渗碳深度是间接保证的尺寸，应为封闭环。并作出尺寸链计算图。 车削外圆的半径及公差RδR为组成环之一。 求RδR： 0.8=1+16-Rmin ，Rmin=16.2mm 0.5=0.8+15.975-Rmax , Rmax=16.275mm 故车削工序的直径尺寸及公差应标注为Φ32.55 015.0 mm。 〔例 1.11〕設一零件，材料为2Cr13，其内孔的加工顺序如下： （1）车内孔Φ31.814.00（2）氰化，要求工艺氧化层深度为磨内孔Φ320.0350.010＋＋，要求保证氧化层深度为0.1~ 0.3mm, 试求氰化工序的工艺氧化层深度t T ? [解] 按加工顺序画出形成氰化层深度0.1 ~ 0.3mm 的尺寸链计算图。 图中 0.1~ 0.3 mm 是最后形成的尺寸应为封闭环。 计算 t T : 0.3=tmax+15.97-16.005 0.1=tmin+15.9-16.0175 得 tmax=0.335mm tmin=0.2175mm 故氰化工序的工艺氰化层深度t T =0.21751175.00mm。 7 〔例 1.12〕某小轴系成批生产，工艺过程为车、粗磨、精磨、镀铬。所得尺寸应为Ф30 0045.0㎜，镀层厚度为0.03～0.04 ㎜。试求镀铬前精磨小轴的外径尺寸及公差。 [解] 列尺寸链如图示，镀铬后外径尺寸Φ30 0045.0mm 为封闭环 30=A1max+0.08 得 A1max=29.92mm 30-0.045=A1min+0.08-0.02 A1min=28.895mm 所以镀铬前精磨小轴的外径尺寸及公差大小为A1=Φ29.92 0025.0 mm 〔例 1.13〕某轴套的部分工艺过程为：粗磨内孔到Ф04.0076.154㎜，再渗氮，最后精磨内孔至04.00155 ㎜，单边渗氮层深度要求为0.3～0.5 ㎜，试计算渗氮工序的渗入深度。 [解] 列尺寸链如图，应保证的渗碳层深度为封闭环 0.6—1.0mm（双边）. 解尺寸链 1.0=154.76+0.04+tmax-155 0.6=154.76+tmin-(155+0.04) tmax=1.2mm 得 tmin=0.88mm 所以渗碳工序的渗入深度2t =0.44—0.6mm。 〔例 1.14〕选择题 1.在机械加工中直接改变工件的形状，尺寸和表面性能使之变成所需零件的过程称...
