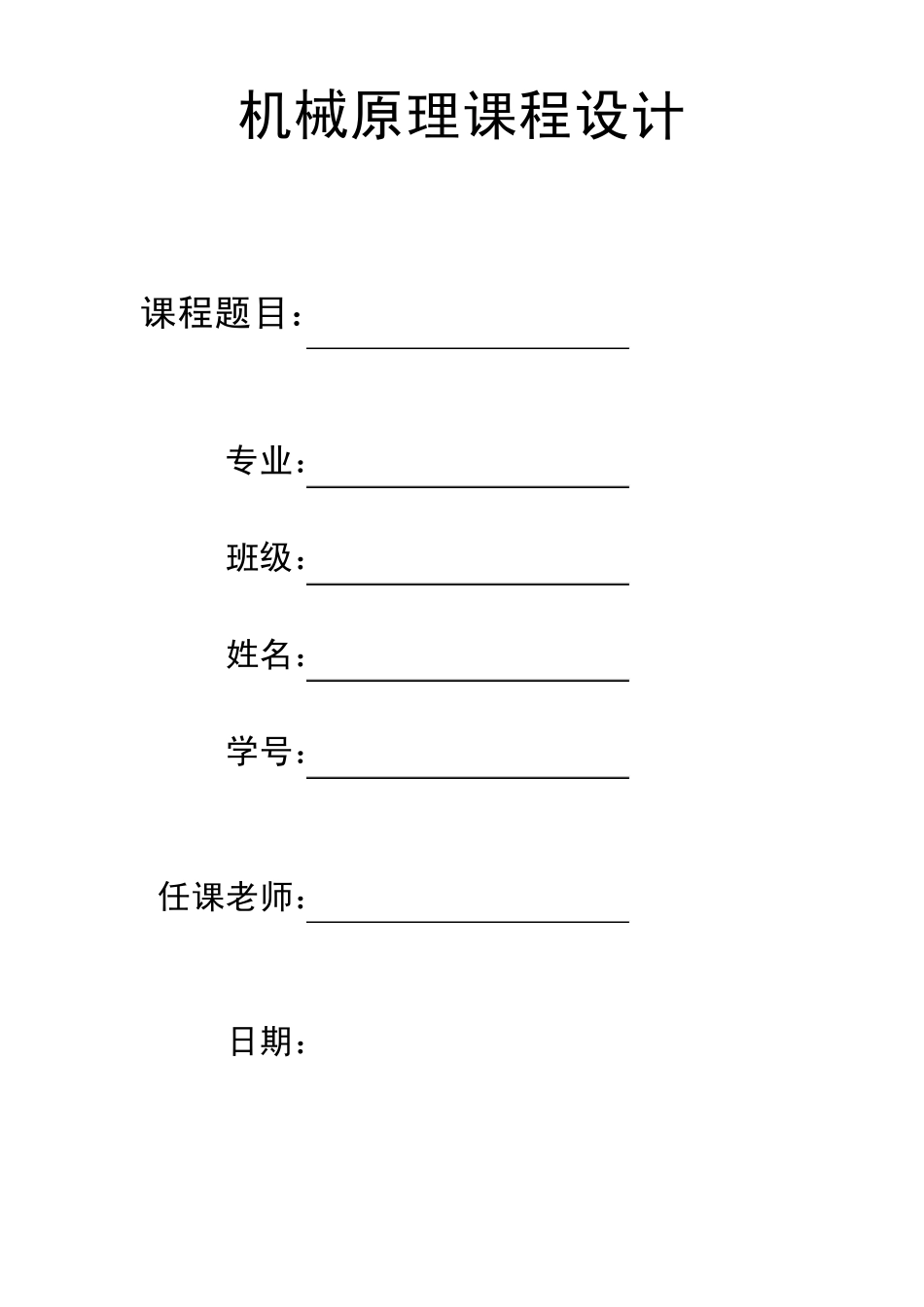

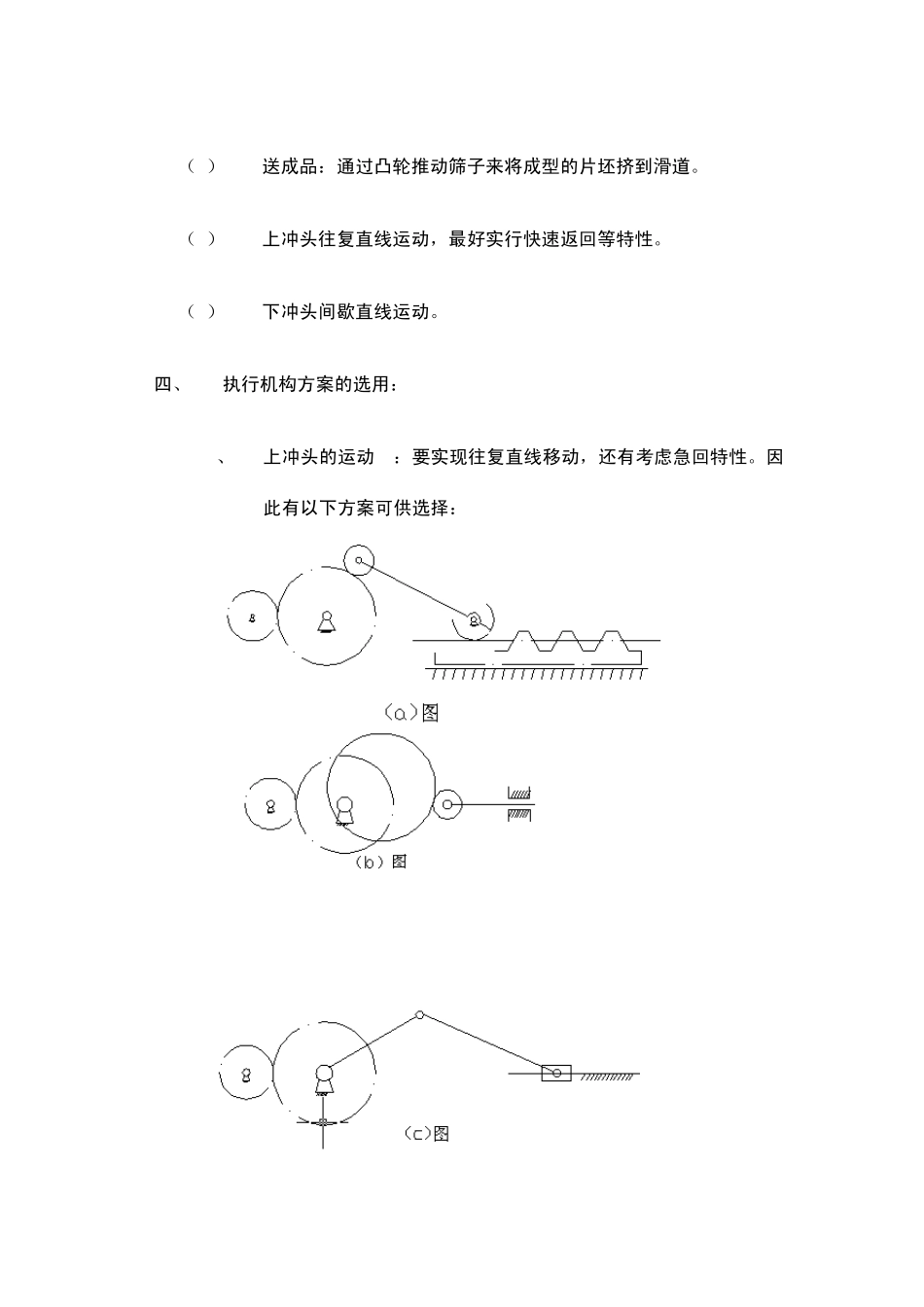

机械原理课程设计 课程题目： 专业： 班级： 姓名： 学号： 任课老师： 日期： 一、 原始数据和设计要求 ① 被压工件的外形是直径40㎜，厚度20㎜的圆形片坯。 ② 冲头压力为15t。 ③ 生产率为10片/min。 ④ 驱动电动机的转速为970r/min。 ⑤ 各执行机构的运动参数： 1． 上冲头行程为90㎜——100㎜； 2． 下冲头先下沉 3㎜，然后上升 8㎜，加压后停歇保压（保压时间为整个循环时间的1/10），继而上升 16㎜后停歇，等料筛将片坯推离冲头后下移 21㎜； 3． 料筛在模具上方往复振动筛料，然后向左退回，待坯料成形并被推出型腔后，料筛得在台面上右移动45㎜——50㎜。 二、 功能分析 根据题目要求，要最终将一定湿度的粉状原料压制成片坯。若要求获得质量较好的成品，可采用诸多方法，下面采用黑箱法进行分析： 成品 由黑箱法分析可得到：为了达到高效，方便的目的，采用机械自动加工的方法比较好，因此，本题采用自动加工的方法压制片坯。 三、 功能分解 设计药粉压片机，其总功能可以分解成以下几个工艺动作： （1） 送料机构：为间歇直线运动，这一动作可以通过凸轮上升段完。 （2） 筛料：要求筛子往复振动。 （3） 推出片坯：下冲头上升推出成型的片坯。 机械加工 （4） 送成品：通过凸轮推动筛子来将成型的片坯挤到滑道。 （5） 上冲头往复直线运动，最好实行快速返回等特性。 （6） 下冲头间歇直线运动。 四、 执行机构方案的选用： 1、 上冲头的运动A：要实现往复直线移动，还有考虑急回特性。因此有以下方案可供选择： a,b图方案所示机构采用转动凸轮推动从动件,当与从动件行程末端相应的凸轮廓线采用同心圆弧廓线时,从动件在行程末端停歇。c图采用曲柄滑块机构，结构简单，尺寸较小，但滑块在行程末端只作瞬间停歇，运动规律不理想。d图形曲柄摇杆机构和曲柄滑块机构串联可得到较好的运动规律。e图为蜗轮蜗杆运动机构，结构简单、承载能力大，有缓和冲击且能满足较理想的运动规律。故 d、e两方案为上冲头的机构比较好。 2、下冲头的运动B：需要较高的承受能力、且需要实现间歇运动，可靠性好。则有以下方案可供选择： （a）图所示为两个盘形凸轮推动同一个从动件方式，可实现预定的运动规律。（b）图所示为对心直动滚子推杆盘形凸轮机构，结构简单、且能实现间歇运动，满足运动规律。（c）图所示为曲柄导杆滑块机构，可满足较高的承受能力、具有较好的增力效果且能实现间歇运动...
