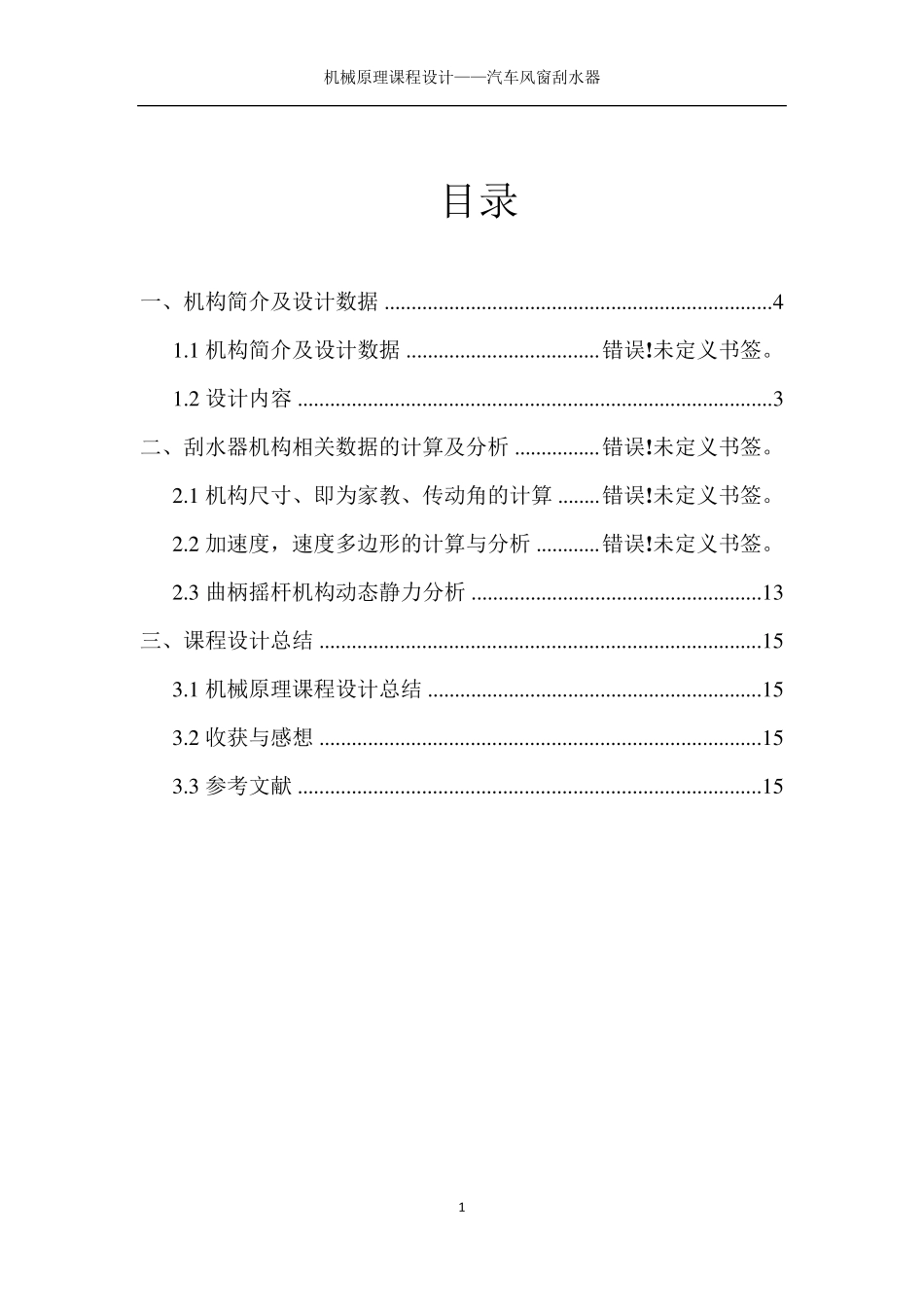

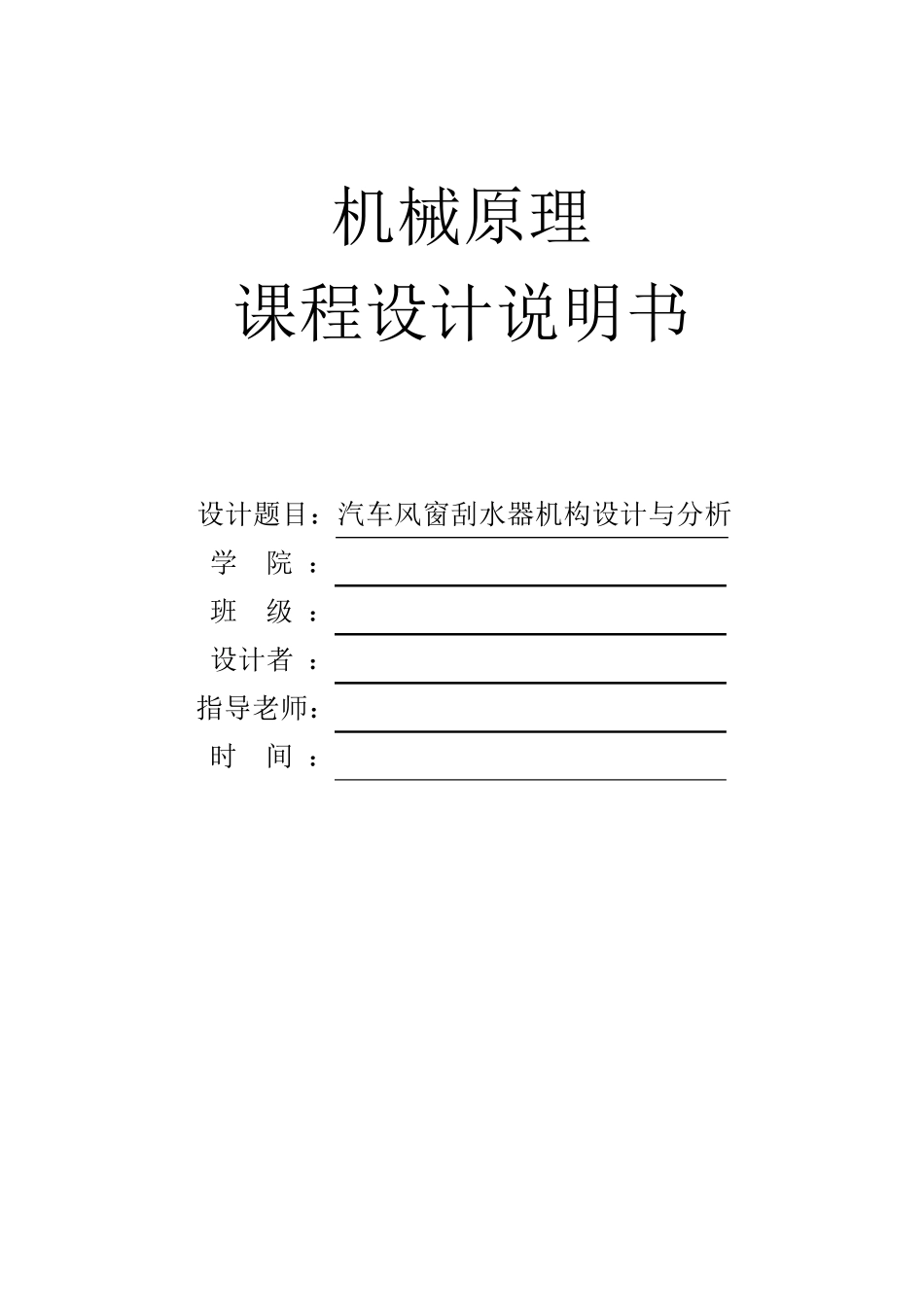

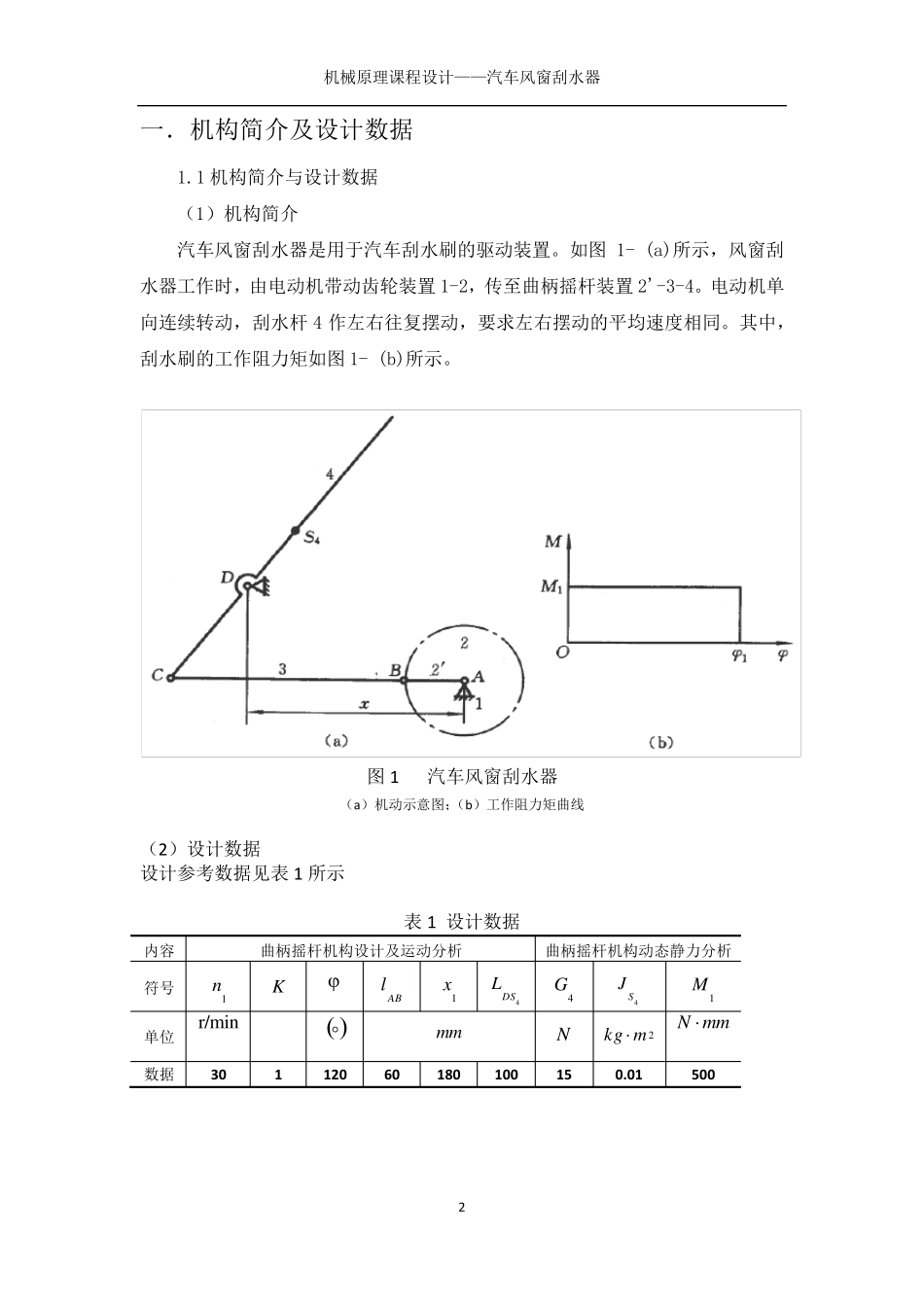

机械原理 课程设计说明书 设计题目：汽车风窗刮水器机构设计与分析 学 院 ： 班 级 ： 设计者 ： 指导老师： 时 间 ： 机械原理课程设计——汽车风窗刮水器 1 目录 一、机构简介及设计数据 ........................................................................ 4 1 .1 机构简介及设计数据 .................................... 错误!未定义书签。 1 .2 设计内容 ........................................................................................ 3 二、刮水器机构相关数据的计算及分析 ................ 错误!未定义书签。 2 .1 机构尺寸、即为家教、传动角的计算 ........ 错误!未定义书签。 2 .2 加速度，速度多边形的计算与分析 ............ 错误!未定义书签。 2 .3 曲柄摇杆机构动态静力分析 ...................................................... 1 3 三、课程设计总结 .................................................................................. 1 5 3 .1 机械原理课程设计总结 .............................................................. 1 5 3 .2 收获与感想 .................................................................................. 1 5 3 .3 参考文献 ...................................................................................... 1 5 机械原理课程设计——汽车风窗刮水器 2 一．机构简介及设计数据 1.1 机构简介与设计数据 （1）机构简介 汽车风窗刮水器是用于汽车刮水刷的驱动装置。如图 1- (a)所示，风窗刮水器工作时，由电动机带动齿轮装置 1-2，传至曲柄摇杆装置 2'-3-4。电动机单向连续转动，刮水杆 4 作左右往复摆动，要求左右摆动的平均速度相同。其中，刮水刷的工作阻力矩如图 1- (b)所示。 图 1 汽车风窗刮水器 （a）机动示意图；（b）工作阻力矩曲线 （2）设计数据 设计参考数据见表 1 所示 表 1 设计数据 内容 曲柄摇杆机构设计及运动分析 曲柄摇杆机构动态静力分析 符号 1n K  ABl 1x 4DSL 4G 4SJ 1M 单位 r/min   mm N 2mkg  mmN  数据 30 1 120 60 180 100 15 0.01 500 机械原理课程设计——汽车风窗刮水器 3 1.2 设计内容 （1）对曲柄摇杆机构进行运动分析。作机构 12 个位置的运动速度和...
