机械原理课程设计糕点切片机

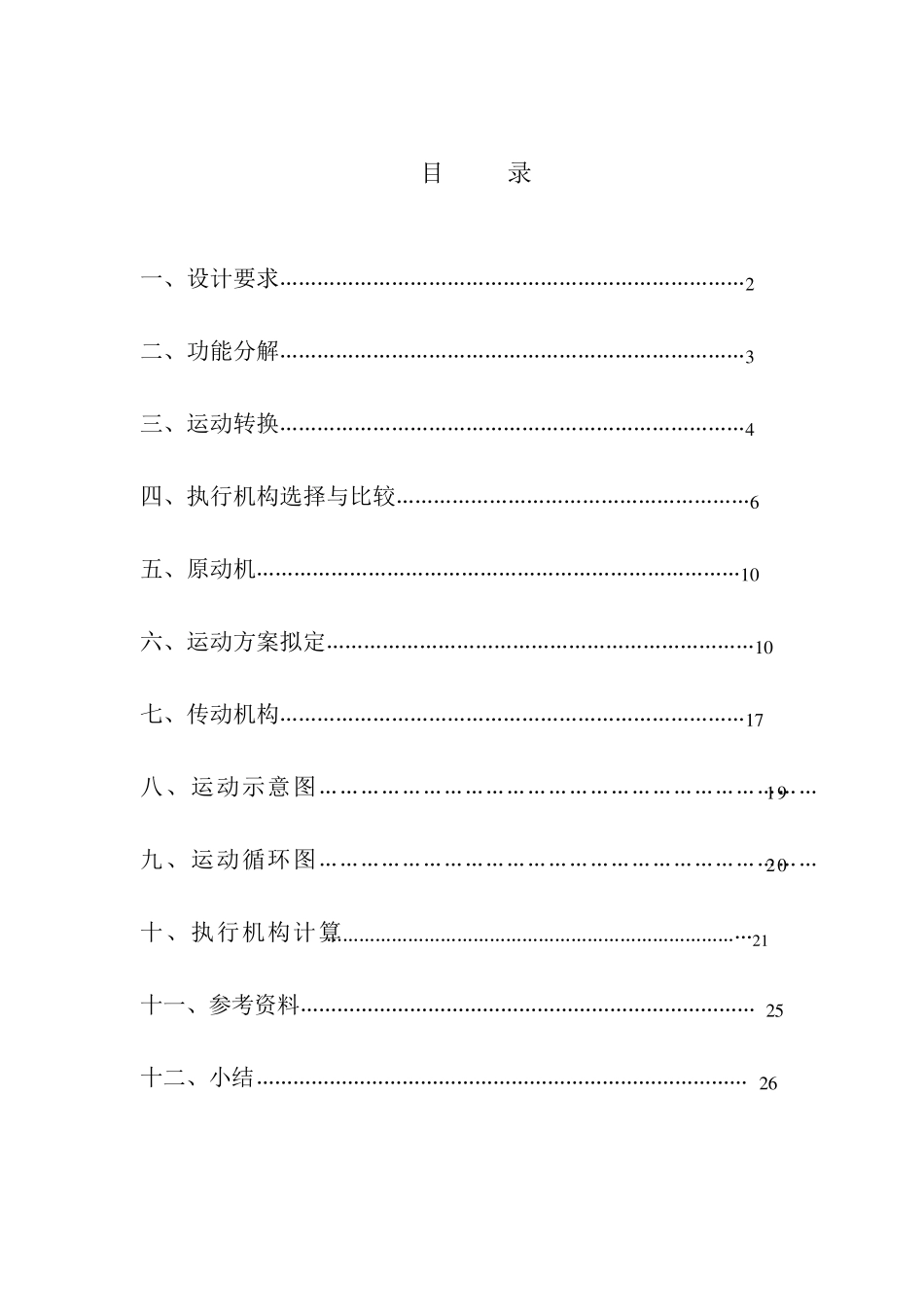

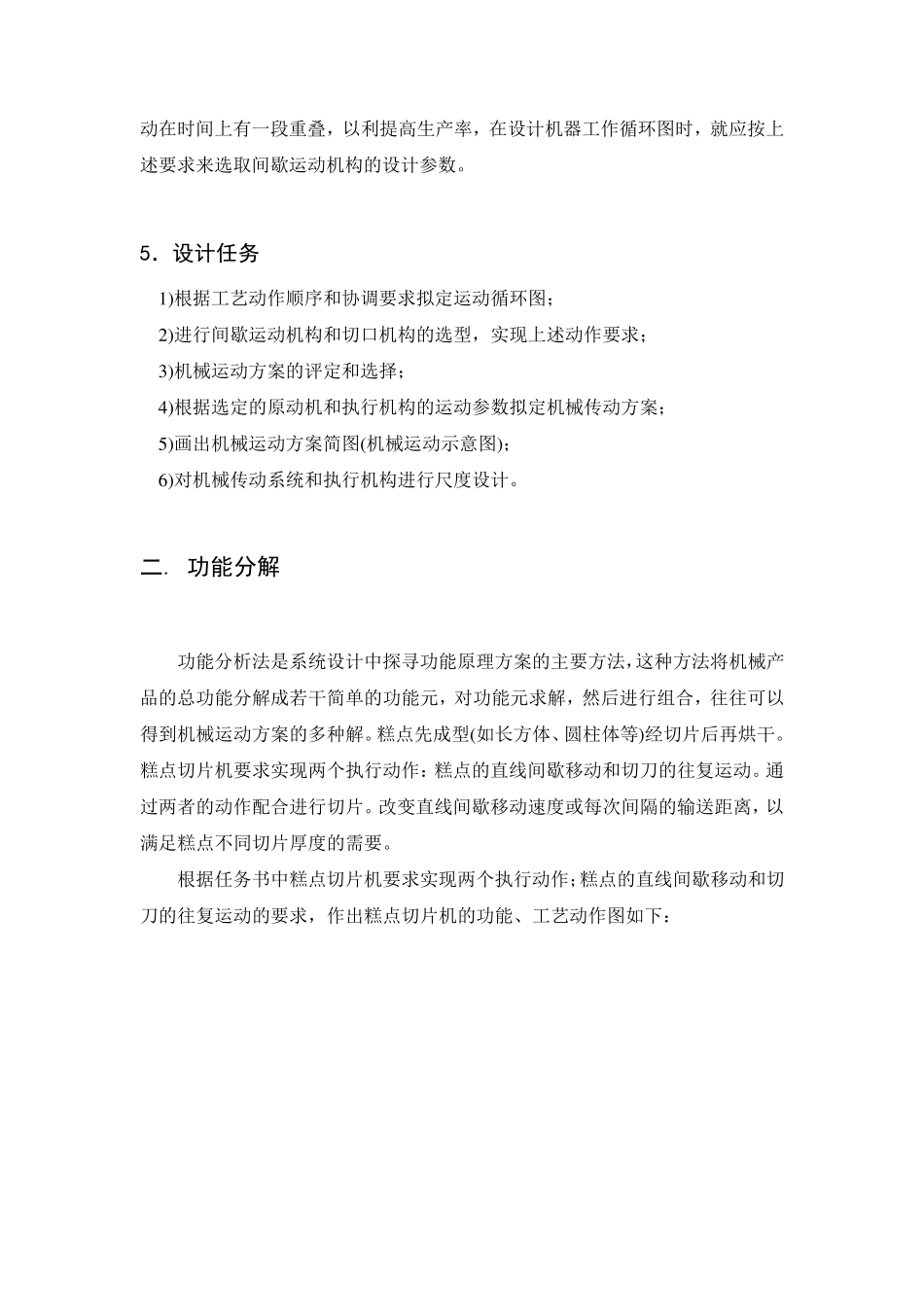

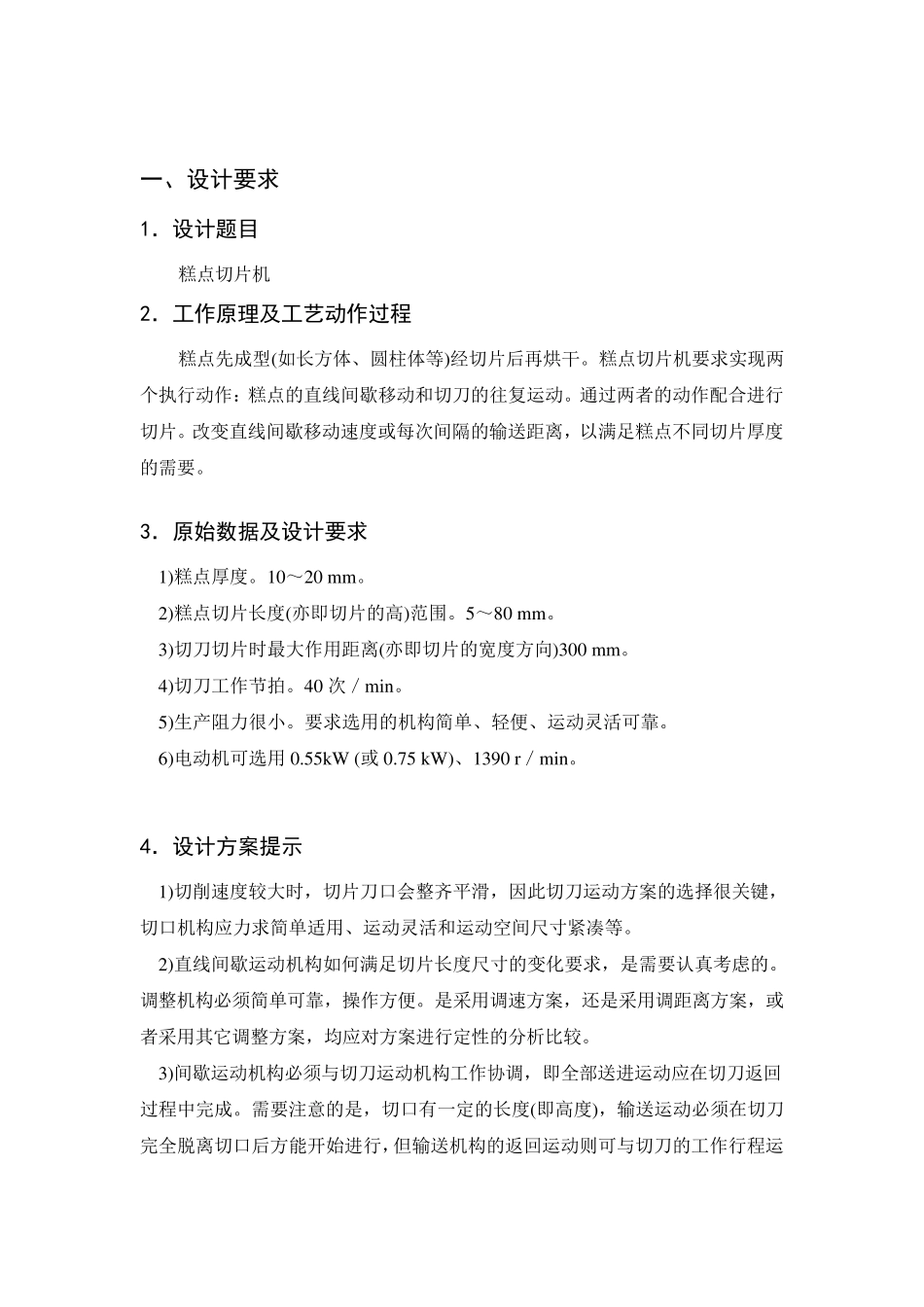

目 录 一、设计要求…………………………………………………………………2 二、功能分解…………………………………………………………………3 三、运动转换…………………………………………………………………4 四、执行机构选择与比较…………………………………………………6 五、原动机……………………………………………………………………1 0 六、运动方案拟定……………………………………………………………1 0 七、传动机构…………………………………………………………………1 7 八、运动示意图………………………………………………………………1 9九、运动循环图………………………………………………………………2 0十、执行机构计算……………………………………………………………………2 1 十一、参考资料………………………………………………………………… 2 5 十二、小结……………………………………………………………………… 2 6 一、设计要求 1．设计题目 糕点切片机 2．工作原理及工艺动作过程 糕点先成型(如长方体、圆柱体等)经切片后再烘干。糕点切片机要求实现两个执行动作：糕点的直线间歇移动和切刀的往复运动。通过两者的动作配合进行切片。改变直线间歇移动速度或每次间隔的输送距离，以满足糕点不同切片厚度的需要。 3．原始数据及设计要求 1)糕点厚度。10～20 mm。 2)糕点切片长度(亦即切片的高)范围。5～80 mm。 3)切刀切片时最大作用距离(亦即切片的宽度方向)300 mm。 4)切刀工作节拍。40 次／min。 5)生产阻力很小。要求选用的机构简单、轻便、运动灵活可靠。 6)电动机可选用 0.55kW (或 0.75 kW)、1390 r／min。 4．设计方案提示 1)切削速度较大时，切片刀口会整齐平滑，因此切刀运动方案的选择很关键，切口机构应力求简单适用、运动灵活和运动空间尺寸紧凑等。 2)直线间歇运动机构如何满足切片长度尺寸的变化要求，是需要认真考虑的。调整机构必须简单可靠，操作方便。是采用调速方案，还是采用调距离方案，或者采用其它调整方案，均应对方案进行定性的分析比较。 3)间歇运动机构必须与切刀运动机构工作协调，即全部送进运动应在切刀返回过程中完成。需要注意的是，切口有一定的长度(即高度)，输送运动必须在切刀完全脱 离切口后方能 开 始 进行，但 输送机构的返回运动则 可与切刀的工作行程运动在时间上有一段重叠，以利提高生产率，在设计机器...
