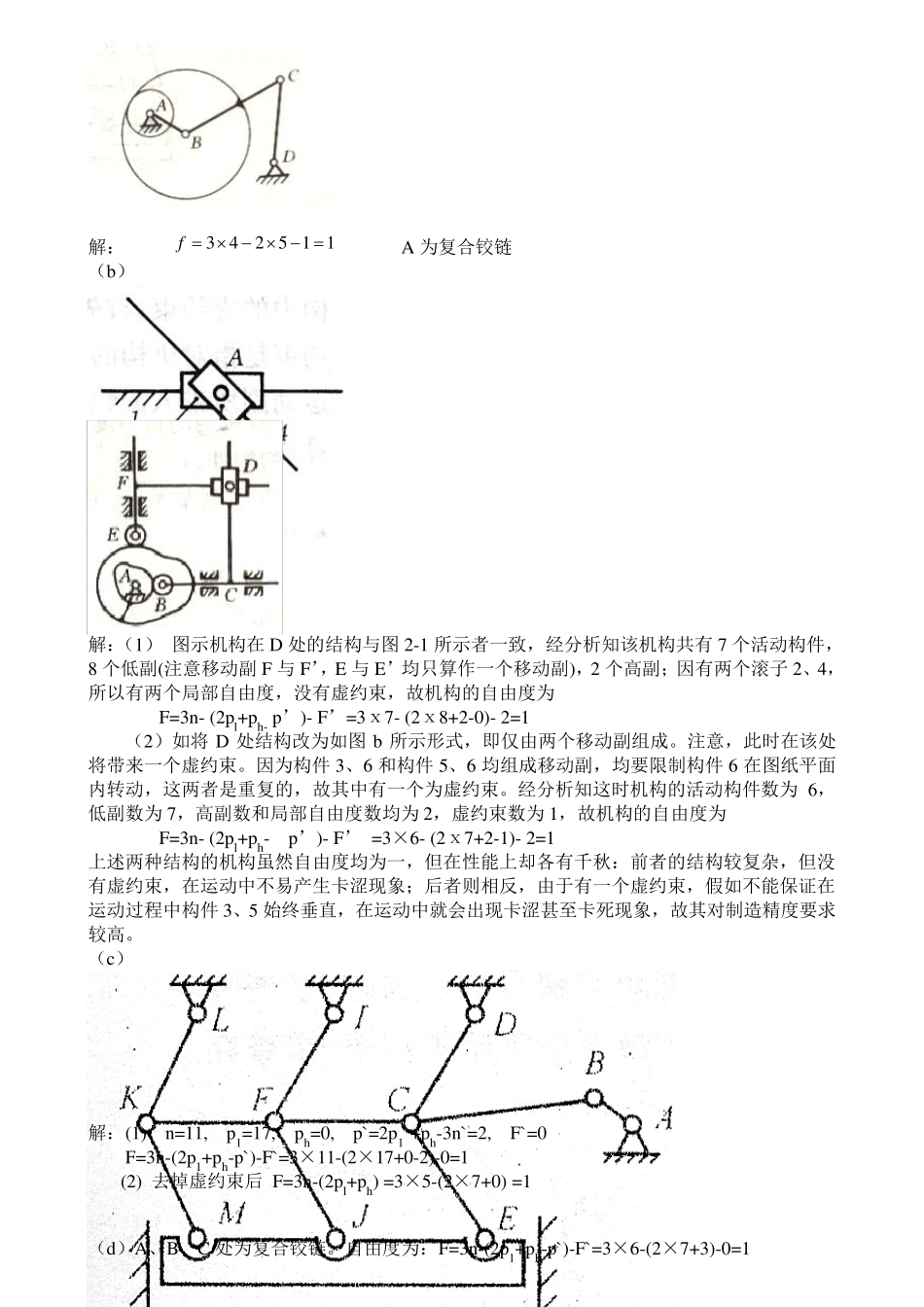

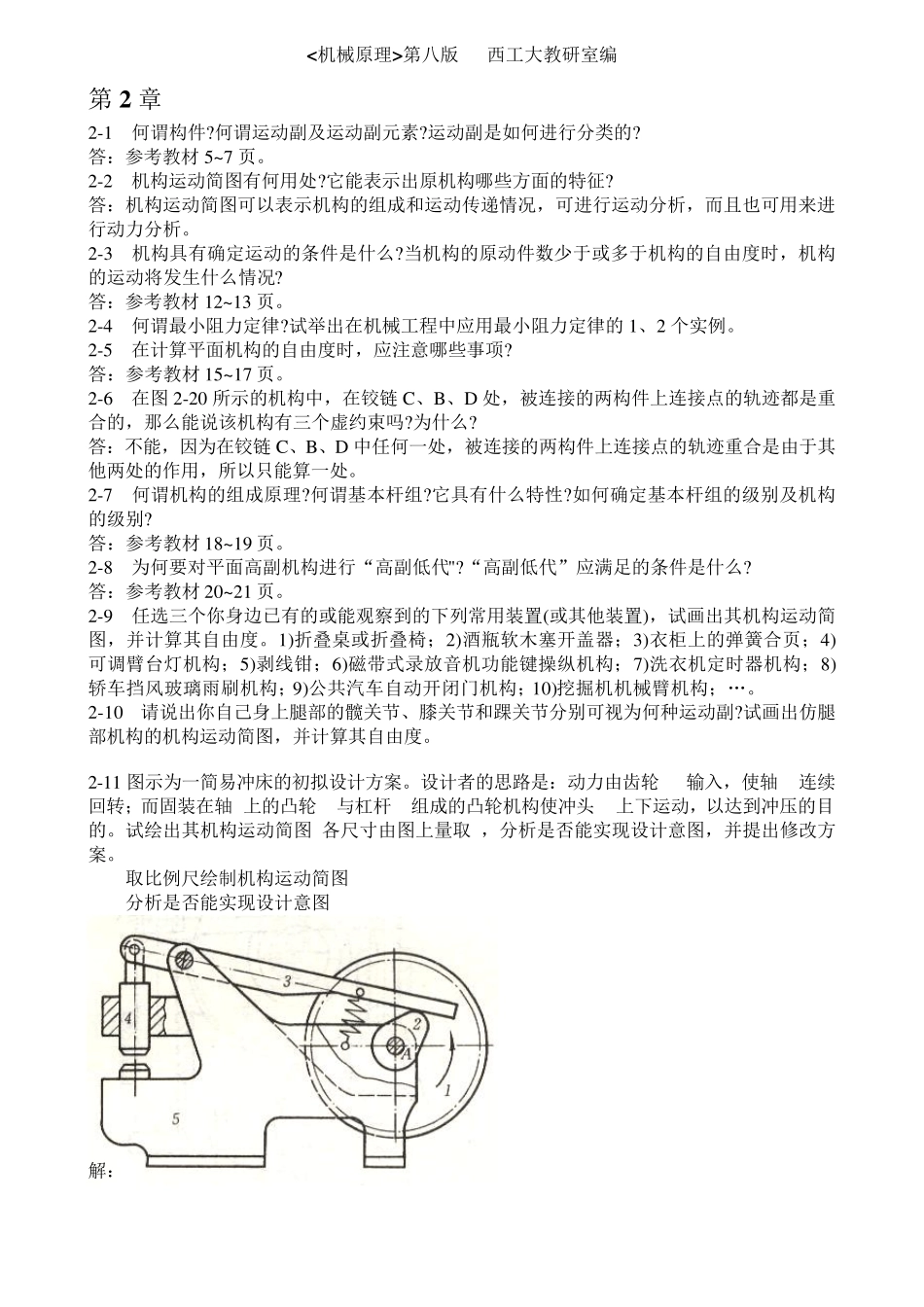

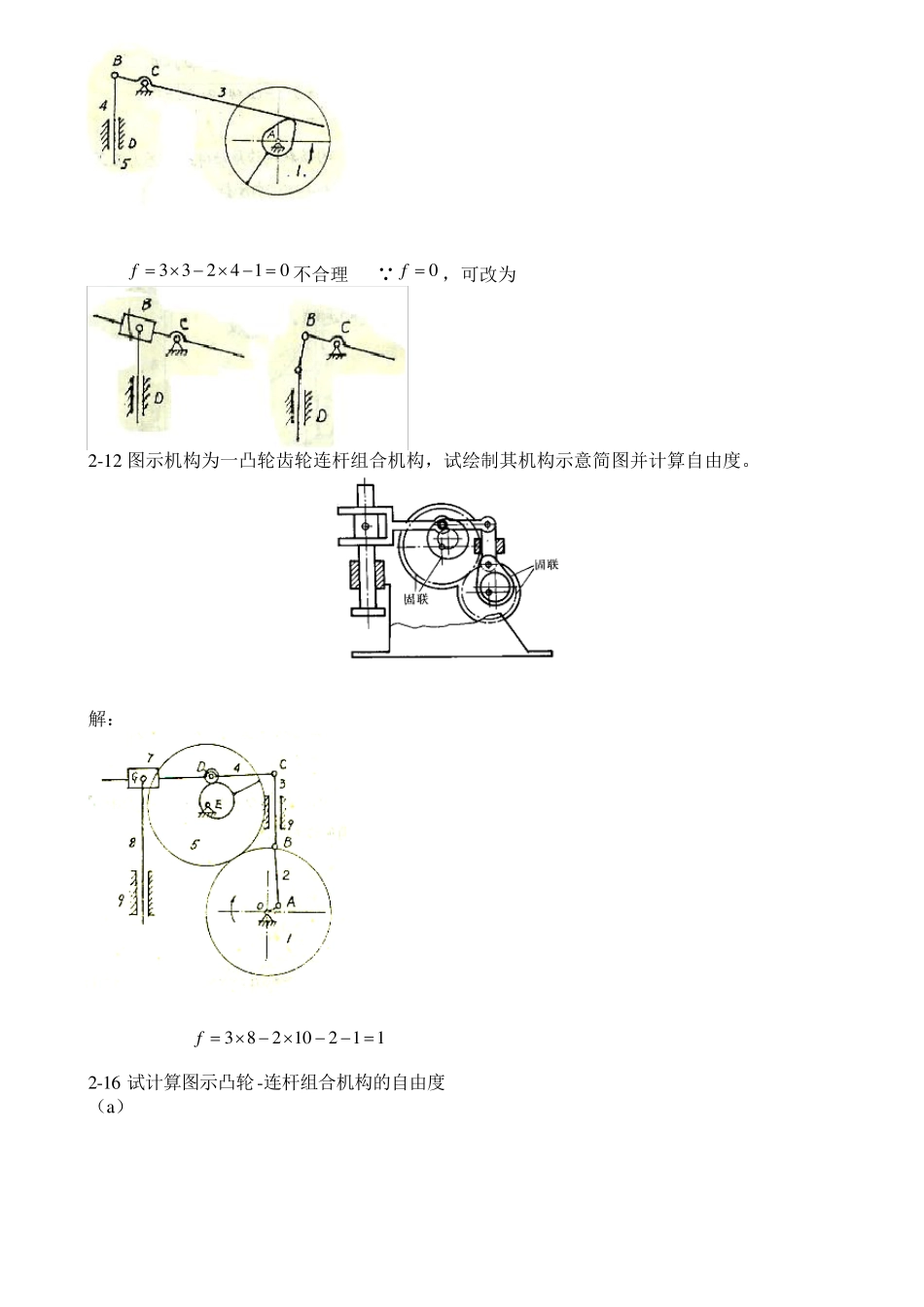

<机械原理>第八版 西工大教研室编 第 2 章 2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的? 答：参考教材 5~7 页。 2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征? 答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。 2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况? 答：参考教材 12~13 页。 2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的 1、2 个实例。 2-5 在计算平面机构的自由度时，应注意哪些事项? 答：参考教材 15~17 页。 2-6 在图 2-20 所示的机构中，在铰链 C、B、D 处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么? 答：不能，因为在铰链 C、B、D 中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。 2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别? 答：参考教材 18~19 页。 2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么? 答：参考教材 20~21 页。 2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置)，试画出其机构运动简图，并计算其自由度。1)折叠桌或折叠椅；2)酒瓶软木塞开盖器；3)衣柜上的弹簧合页；4)可调臂台灯机构；5)剥线钳；6)磁带式录放音机功能键操纵机构；7)洗衣机定时器机构；8)轿车挡风玻璃雨刷机构；9)公共汽车自动开闭门机构；10)挖掘机机械臂机构；„。 2-10 请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副?试画出仿腿部机构的机构运动简图，并计算其自由度。 2-11 图示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮 j输入，使轴 A连续回转；而固装在轴^上的凸轮 2与杠杆3组成的凸轮机构使冲头 4上下运动，以达到冲压的目的。试绘出其机构运动简图(各尺寸由图上量取)，分析是否能实现设计意图，并提出修改方案。 1)取比例尺绘制机构运动简图 2)分析是否能实现设计意图 解： 3 324 10f 不合理 0f ，可改为 2-12 图示机构为一凸轮齿轮连杆组合机构，试绘制其机构示意简图并计算自由度。 解： 3 82 102 11f 2-16 试计算图示凸轮-连杆组合机构的自...
