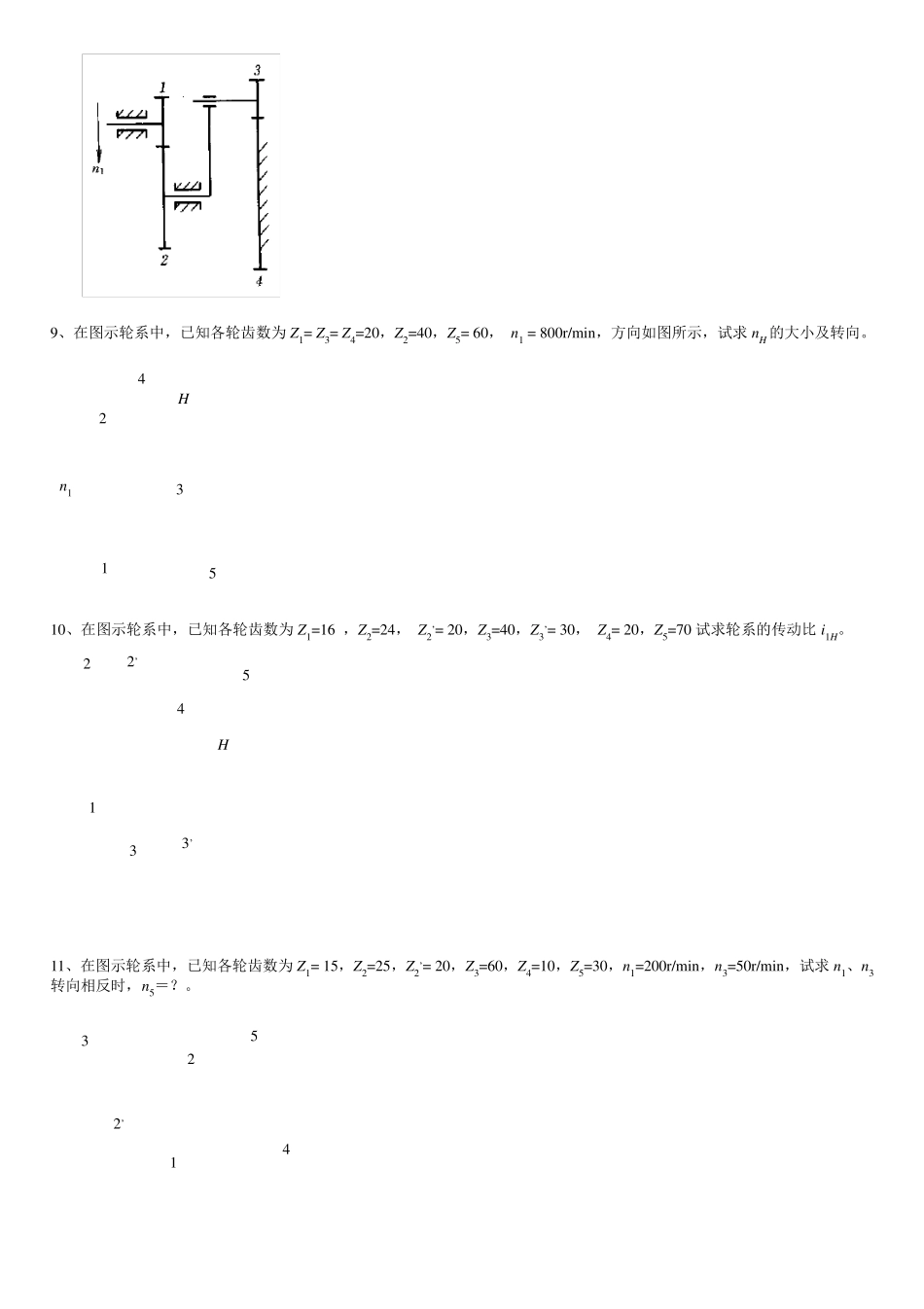

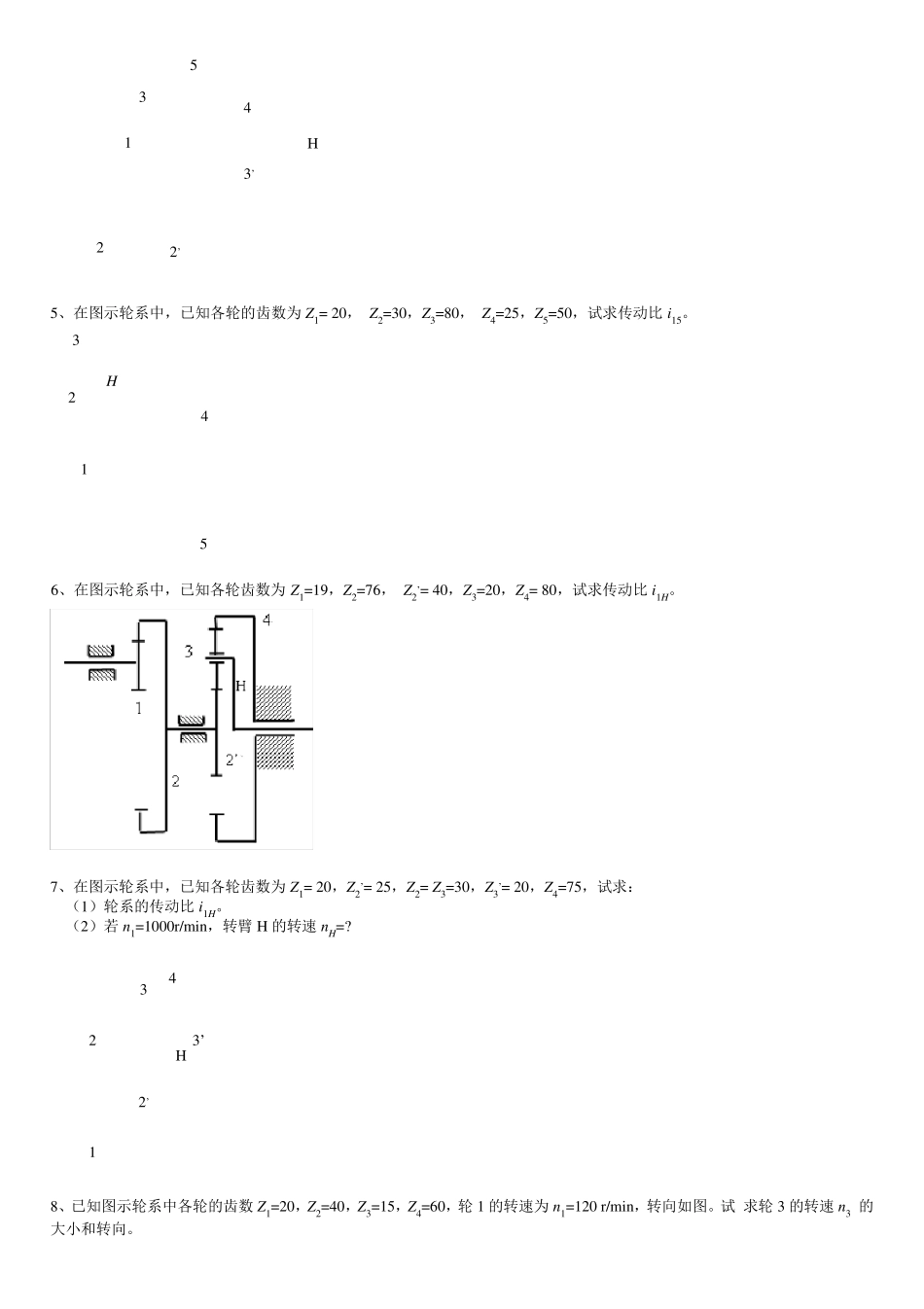

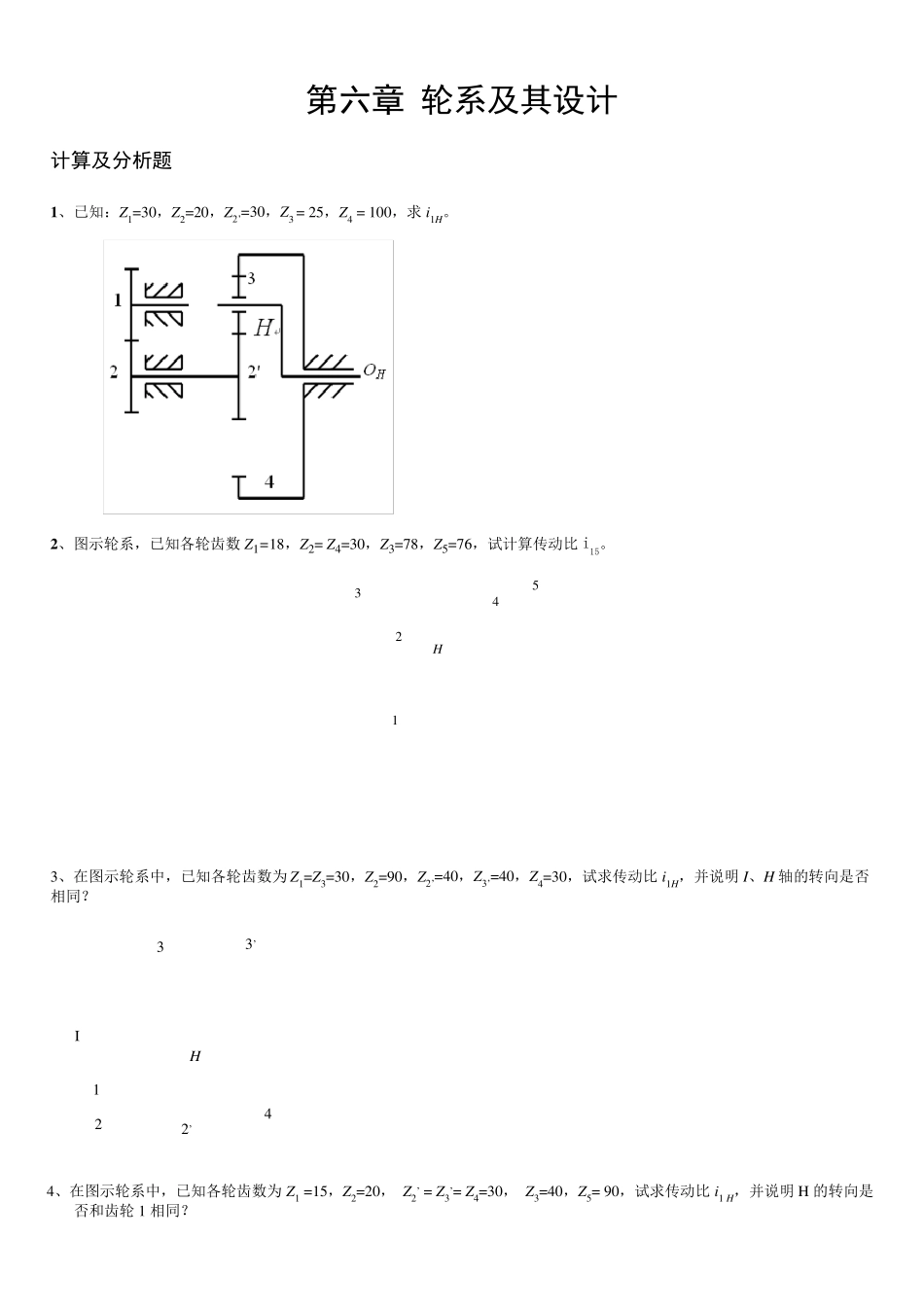

第六章 轮系及其设计 计算及分析题 1 、已知：Z1=30，Z2=20，Z2’=30，Z3 = 25，Z4 = 100，求 i1H。 2 、图示轮系，已知各轮齿数 Z1=18，Z2= Z4=30，Z3=78，Z5=76，试计算传动比 i15。 1 2 3 4 5 H 3、在图示轮系中，已知各轮齿数为 Z1=Z3=30，Z2=90，Z2’=40，Z3’=40，Z4=30，试求传动比 i1H，并说明 I、H 轴的转向是否相同？ 4、在图示轮系中，已知各轮齿数为 Z1 =15，Z2=20， Z2’ = Z3’= Z4=30， Z3=40，Z5= 90，试求传动比 i1 H，并说明 H 的转向是否和齿轮 1 相同？ 1 I 2 2’ 3 3’ 4 H 5、在图示轮系中，已知各轮的齿数为 Z1= 20， Z2=30，Z3=80， Z4=25，Z5=50，试求传动比 i15。 6、在图示轮系中，已知各轮齿数为 Z1=19，Z2=76， Z2’= 40，Z3=20，Z4= 80，试求传动比 i1H。 7、在图示轮系中，已知各轮齿数为 Z1= 20，Z2’= 25，Z2= Z3=30，Z3’= 20，Z4=75，试求： （1）轮系的传动比 i1H。 （2）若 n 1=1000r/min，转臂 H 的转速 n H=? 8、已知图示轮系中各轮的齿数 Z1=20，Z2=40，Z3=15，Z4=60，轮 1 的转速为 n 1=120 r/min，转向如图。试 求轮 3 的转速 n 3 的大小和转向。 1 2 2’ 3 4 5 3’ H 4 5 1 2 3 H 1 2 3 2’ 3’ 4 H 9、在图示轮系中，已知各轮齿数为 Z1= Z3= Z4=20，Z2=40，Z5= 60， n 1 = 800r/min，方向如图所示，试求 n H 的大小及转向。 10、在图示轮系中，已知各轮齿数为 Z1=16 ，Z2=24， Z2’= 20，Z3=40，Z3’= 30， Z4= 20，Z5=70 试求轮系的传动比 i1H。 11、在图示轮系中，已知各轮齿数为 Z1= 15，Z2=25，Z2’= 20，Z3=60，Z4=10，Z5=30，n 1=200r/min，n 3=50r/min，试求 n 1、n 3转向相反时，n 5＝？。 1 2 3 H 4 5 n 1 1 2 3 H 2’ 3’ 4 5 1 2 2’ 3 4 5 12、在图示轮系中，已知各轮齿数为 Z1= 30，Z2=25，Z2’= 20，Z3=75，n 1=200r/min，n 3=50r/min，试求： （1）n 1 与 n 3 转向相同时， n H 的大小和方向。 （2）n 1 与 n 3 转向相反时， n H 的大小和方向。 13、在图示轮系中，已知各轮齿数为 Z1= Z4=20，Z2= Z5=30，Z3= Z6=100，试求传动比 i1H。 14、在图示轮系中，已知各轮齿数为 Z1= 17，Z2=20，Z3= 85，Z4=18，Z5=24，Z6=21，Z7=63 试求当 n 1=n 4=100r/min，n p =?。 15...
