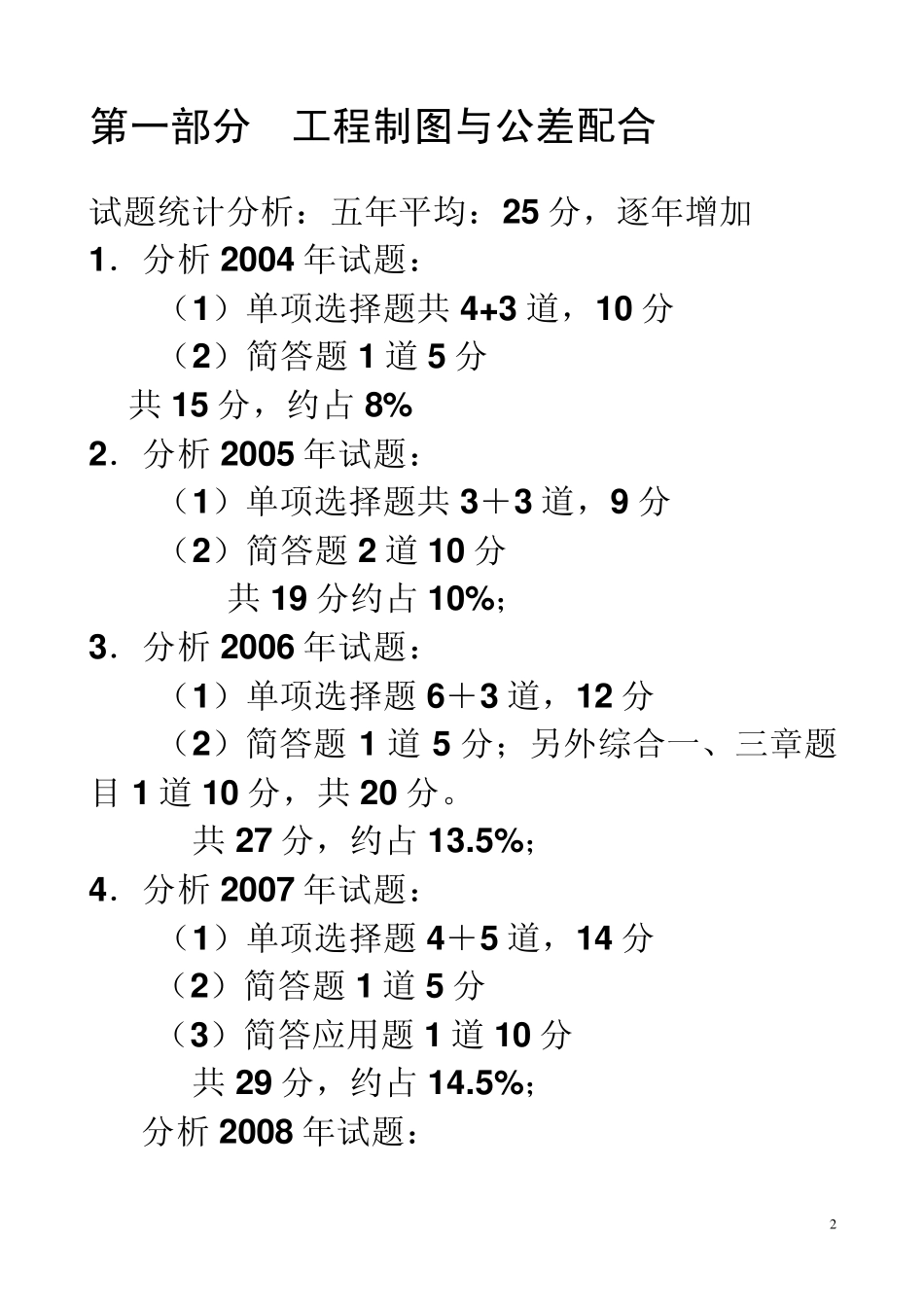

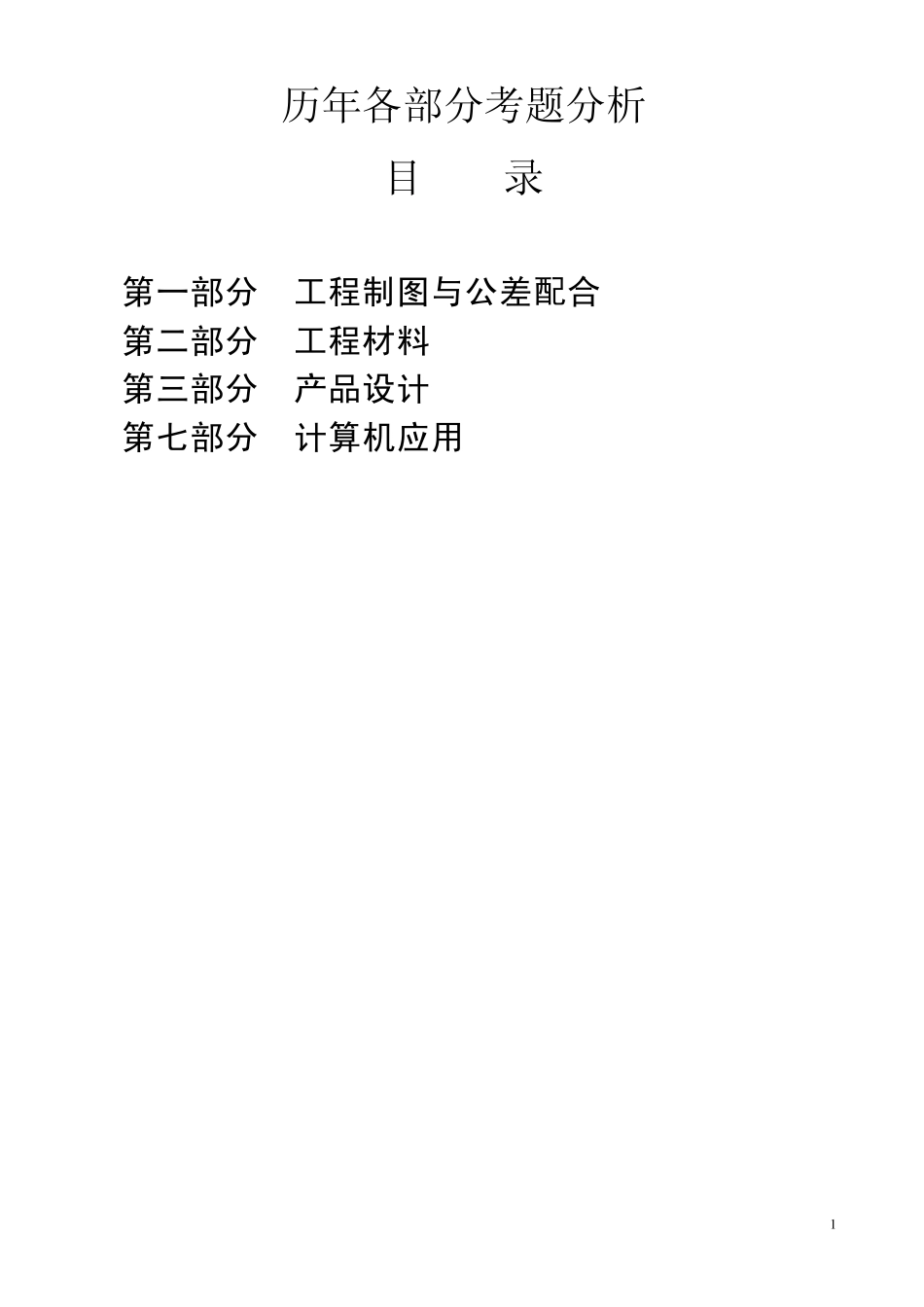

1 历年各部分考题分析 目 录 第一部分 工程制图与公差配合 .......... 2 第二部分 工程材料 ...................10 第三部分 产品设计 ...................16 第七部分 计算机应用 ..................38 2 第一部分 工程制图与公差配合 试题统计分析：五年平均：2 5 分，逐年增加 1 ．分析2 0 0 4 年试题： （1 ）单项选择题共4 +3 道，1 0 分 （2 ）简答题1 道5 分 共1 5 分，约占8 % 2 ．分析2 0 0 5 年试题： （1 ）单项选择题共3 ＋3 道，9 分 （2 ）简答题2 道1 0 分 共1 9 分约占1 0 %； 3 ．分析2 0 0 6 年试题： （1 ）单项选择题6 ＋3 道，1 2 分 （2 ）简答题1 道5 分；另外综合一、三章题目 1 道1 0 分，共2 0 分。 共2 7 分，约占1 3 .5 %； 4 ．分析2 0 0 7 年试题： （1 ）单项选择题4 ＋5 道，1 4 分 （2 ）简答题1 道5 分 （3 ）简答应用题1 道1 0 分 共2 9 分，约占1 4 .5 %； 5. 分析2 0 0 8 年试题： 3 （1 ）单项选择题4 ＋4 道，1 2 分 （2 ）简答题1 道5 分 （3 ）综合应用题1 道2 0 分 共3 7 分，约占1 8 .5 %； 2 0 0 8 年试题 1．在工程图样上，齿轮齿根圆的线型为 A)细实线 B)粗实线 C)细点划线 D)细虚线 2．尺寸50h7的 A)上偏差、下偏差均大于 0 B)上偏差为正值，下偏差为0 C)上偏差、下偏差均小于 0 D)上偏差为0，下偏差为负值 3．图样上四个相同光孔的尺寸标注正确 的为 A)4 x 10H6 B)4x h6 C)4-10H6 D)4- 10h6 4．表面粗糙度 Rz的数值为 A)以 mm为单位 B) m为单位 C)以 nm为单位 D)百分比数值 21．轴线垂直相交的圆柱与圆锥，下图中 4 相贯线画法正确的是 22．平键与轴键槽之间的 A)键宽尺寸为基孔制配合 B)键高尺寸为基轴制配合 c)键宽尺寸为基轴制配合 D)键高尺寸为基孔制配合 23．为保证齿轮副侧隙，圆柱齿轮公法线长度偏差的 A)上偏差为正值，下偏差为0 B)上偏差、下偏差均为正值 c)上偏差为正值，下偏差为负值 D)上偏差、下偏差均为负值 42．轴类零件两端由顶尖支承，用千分表测量轴上 5 某一个回转外圆，其显示数值的变动 量是 A)位置度误差值 B)圆度误差值 c)同轴度误差值 D)圆跳动误差值 51. （简答题）轴零件右端面对其轴线的全跳动公差值为0．05m m ，若要规定该端面的...
