机械常用形位公差详解VIP专享

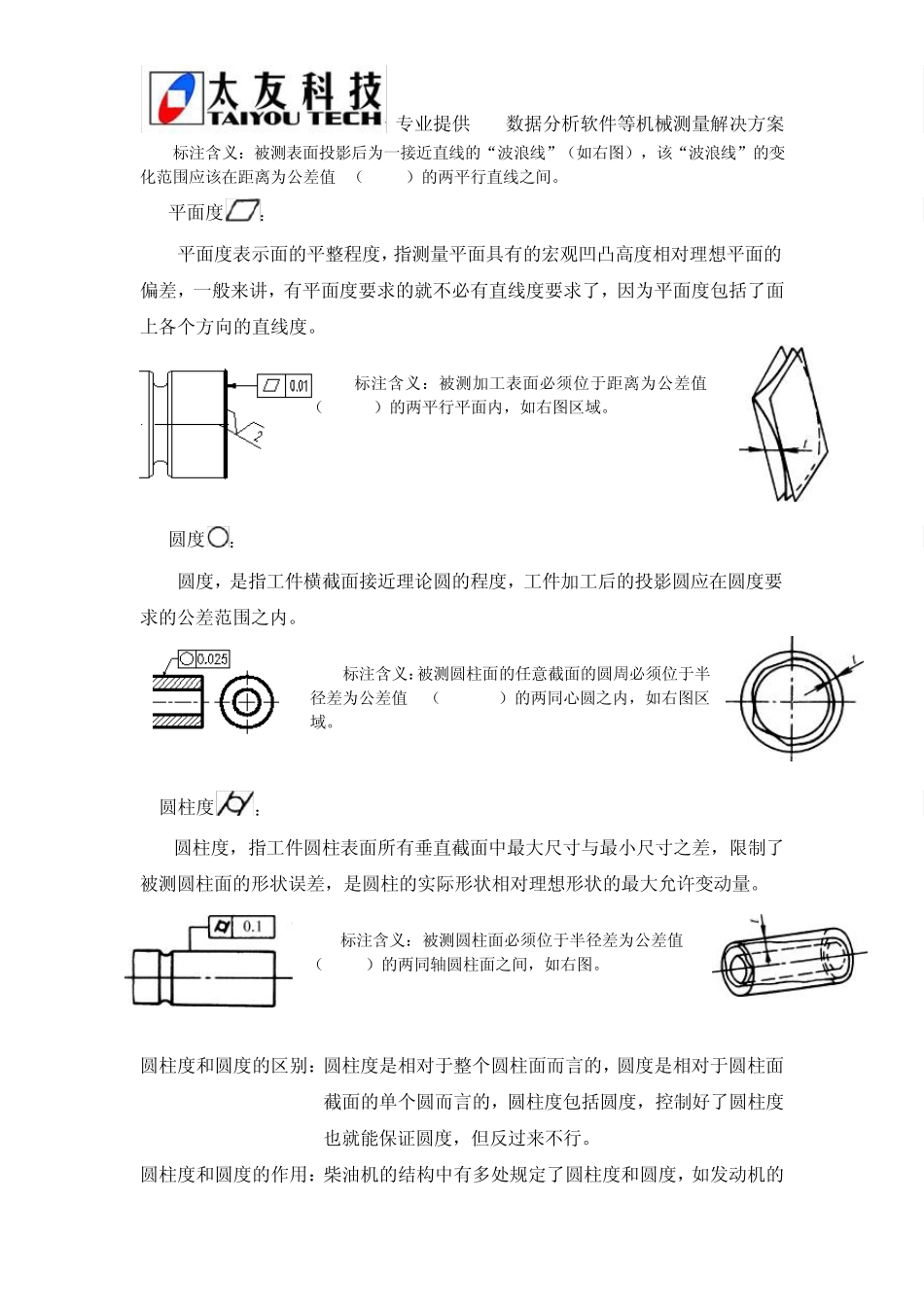

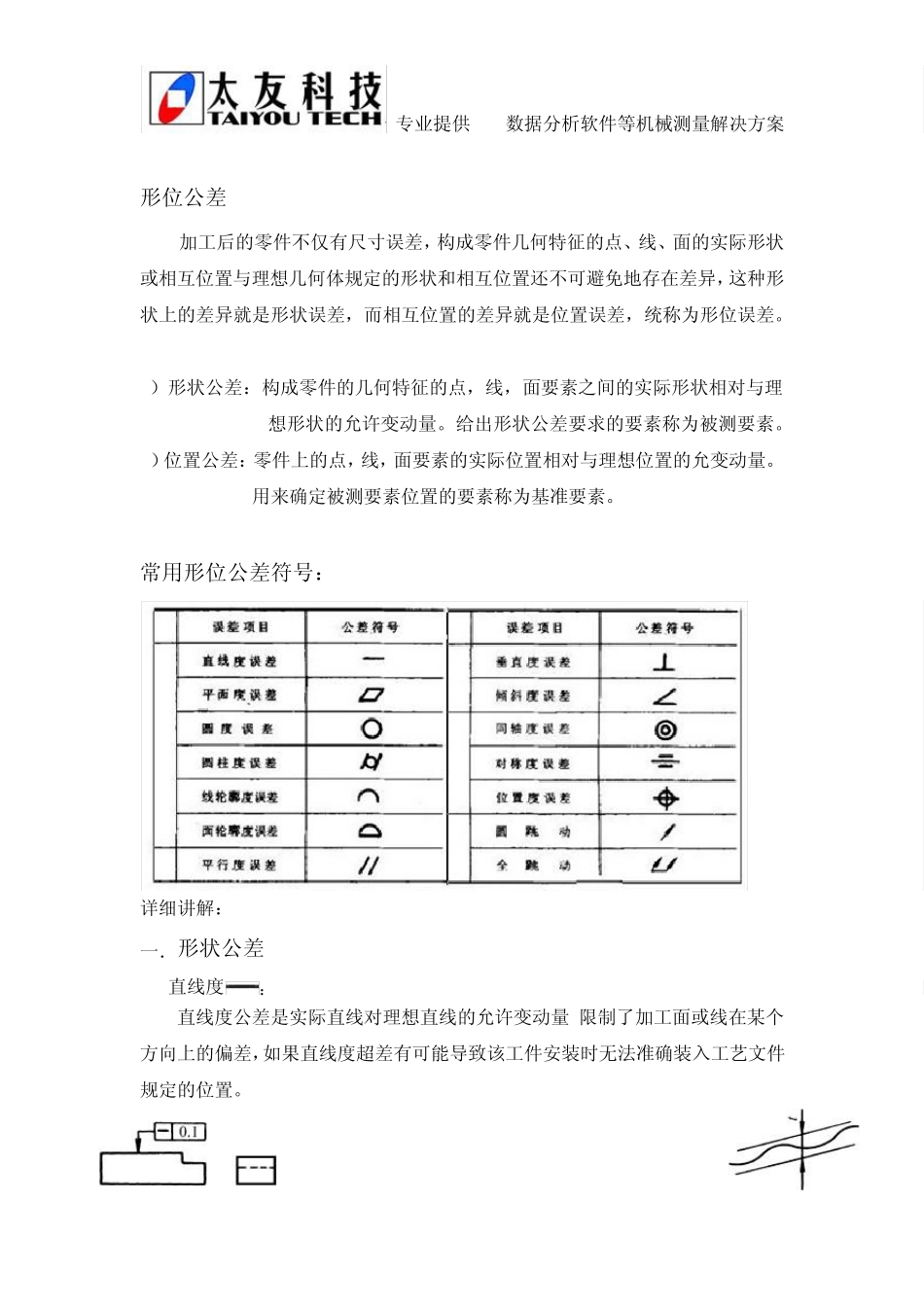

--专业提供 SPC数据分析软件等机械测量解决方案 机械常用形位公差详解 --专业提供SPC数据分析软件等机械测量解决方案 形位公差 加工后的零件不仅有尺寸误差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状误差，而相互位置的差异就是位置误差，统称为形位误差。 1）形状公差：构成零件的几何特征的点，线，面要素之间的实际形状相对与理想形状的允许变动量。给出形状公差要求的要素称为被测要素。 2）位置公差：零件上的点，线，面要素的实际位置相对与理想位置的允变动量。用来确定被测要素位置的要素称为基准要素。 常用形位公差符号： 详细讲解： 一．形状公差 1. 直线度： 直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。 --专业提供SPC数据分析软件等机械测量解决方案 标注含义：被测表面投影后为一接近直线的“波浪线”（如右图），该“波浪线”的变化范围应该在距离为公差值 t（t=0.1）的两平行直线之间。 2. 平面度： 平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。 标注含义：被测加工表面必须位于距离为公差值 t（t=0.01）的两平行平面内，如右图区域。 3. 圆度： 圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。 标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值 t（t=0.025）的两同心圆之内，如右图区域。 4.圆柱度： 圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。 标注含义：被测圆柱面必须位于半径差为公差值 t（t=0.1）的两同轴圆柱面之间，如右图。 圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。 圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的--专业提供SPC数据分析软件等机械测量解决方案 活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的...
