机械模型次时代建模流程

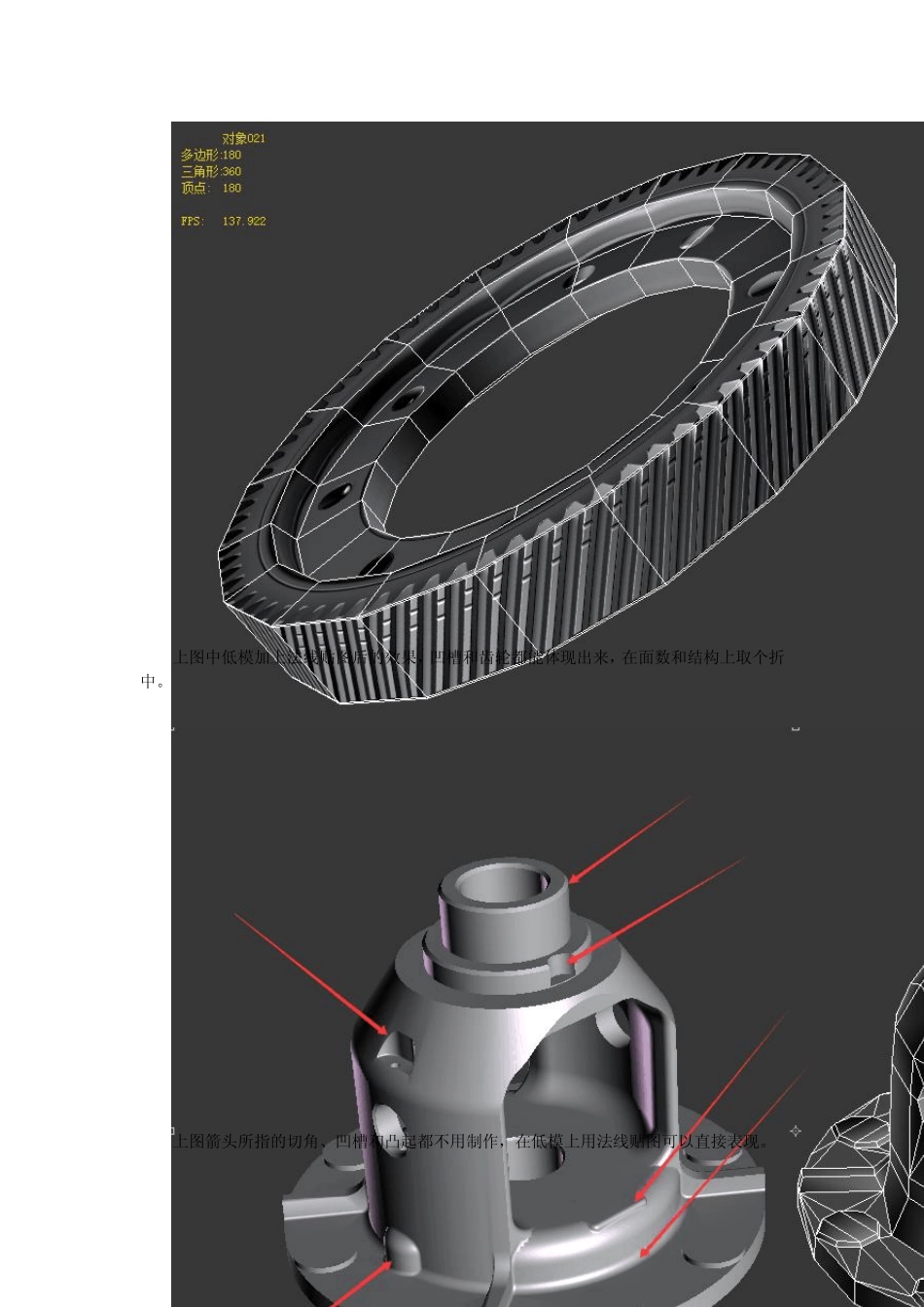

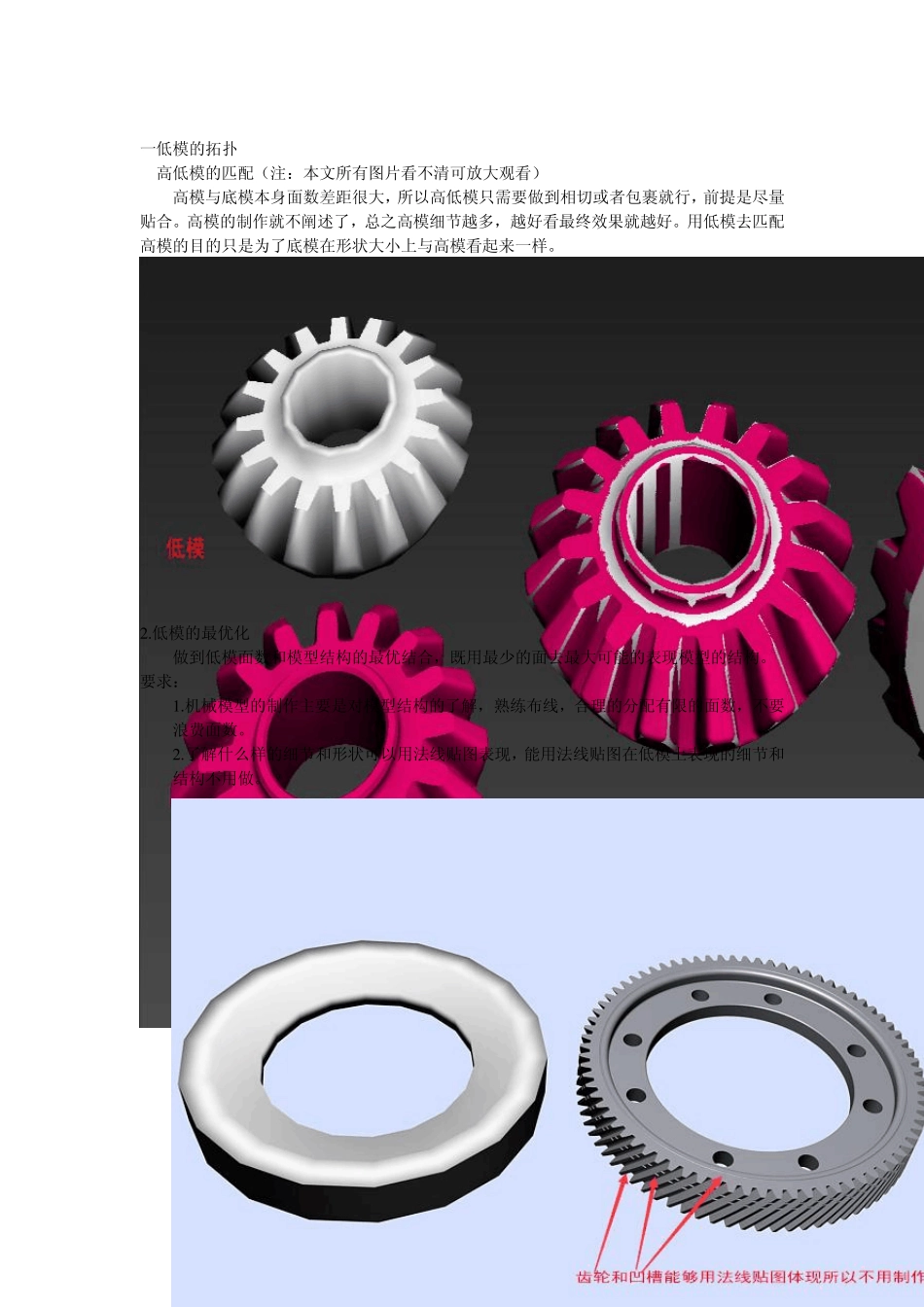

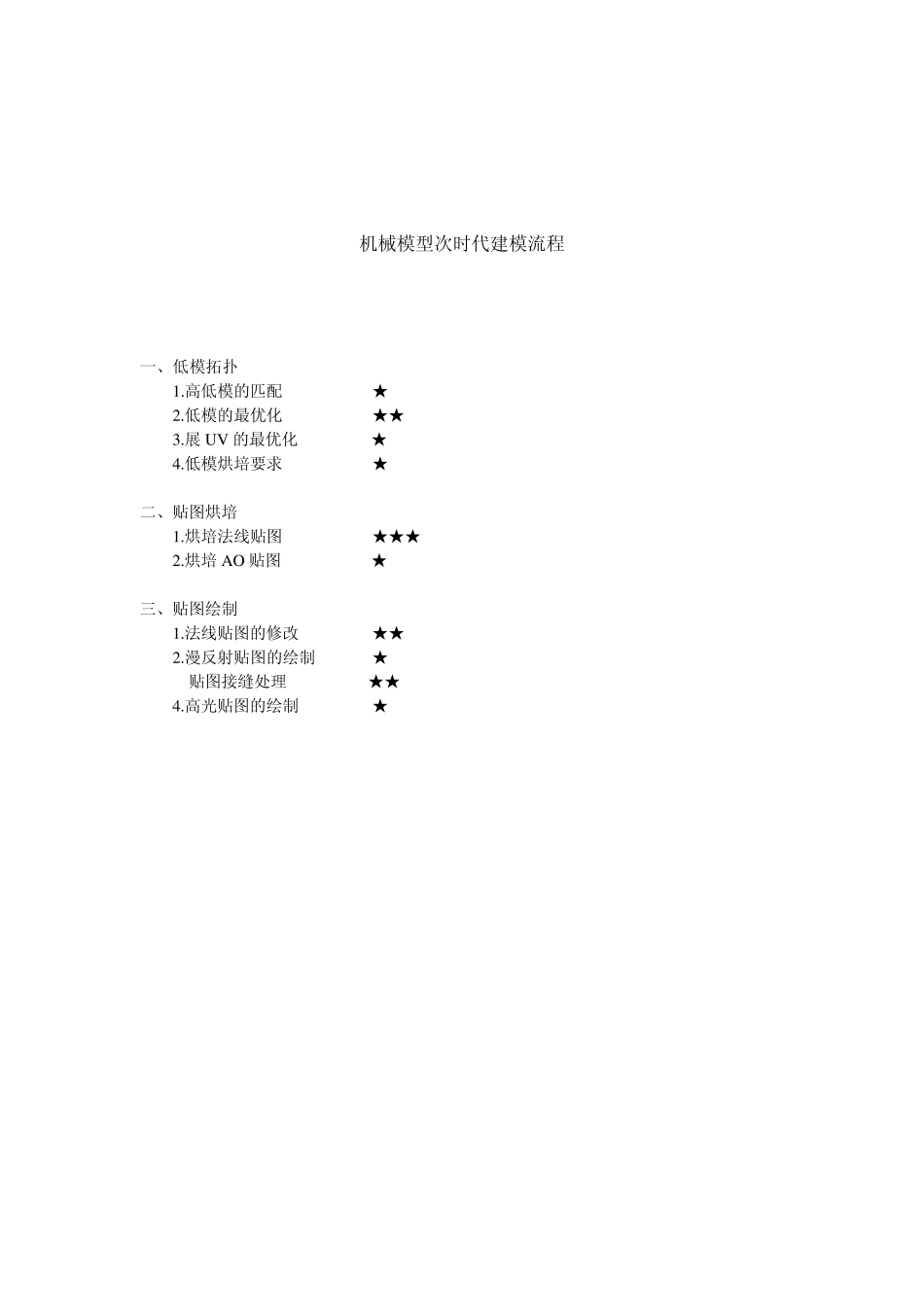

机械模型次时代建模流程 一、低模拓扑 1.高低模的匹配 ★ 2.低模的最优化 ★★ 3.展 U V 的最优化 ★ 4.低模烘培要求 ★ 二、贴图烘培 1.烘培法线贴图 ★★★ 2.烘培 A O 贴图 ★ 三、贴图绘制 1.法线贴图的修改 ★★ 2.漫反射贴图的绘制 ★ 3.贴图接缝处理 ★★ 4.高光贴图的绘制 ★ 一低模的拓扑 1.高低模的匹配（注：本文所有图片看不清可放大观看） 高模与底模本身面数差距很大，所以高低模只需要做到相切或者包裹就行，前提是尽量贴合。高模的制作就不阐述了，总之高模细节越多，越好看最终效果就越好。用低模去匹配高模的目的只是为了底模在形状大小上与高模看起来一样。 2 .低模的最优化 做到低模面数和模型结构的最优结合，既用最少的面去最大可能的表现模型的结构。 要求： 1 .机械模型的制作主要是对模型结构的了解，熟练布线，合理的分配有限的面数，不要 浪费面数。 2 .了解什么样的细节和形状可以用法线贴图表现，能用法线贴图在低模上表现的细节和 结构不用做。 上图中低模加上法线贴图后的效果，凹槽和齿轮都能体现出来，在面数和结构上取个折中。 上图箭头所指的切角、凹槽和凸起都不用制作，在低模上用法线贴图可以直接表现。 上图是低模加法线贴图的效果，箭头所指地方都是法线贴图表现出来的细节。一般的小 凹槽和小突起不起到模型柱体结构的细节都可以在法线贴图上体现。 3.展 U V 的最优化 上图是尽量把 U V 框填满，做到尽量利用 U V 框，不浪费，U V 的摆放位置利于绘制贴图。 上图U V 格子的大小可看出U V 比重的分配，分配原则是按模型细节多少和模型结构的 主次关系来定。 图一红色 U V 是自动展平后的大小，图二是经过放大后的U V 。 因为此处为齿轮齿面的U V ，包含的细节很多，所以需要更大的U V 空间来表现细节，特别是法线贴图的细节表现，如果 U V 所占空间过小，而模型细节多，法线贴图表现非常不理想。 U V 接缝的处理 除了 U V 的利用率外，最重要的是考虑 U V 的接缝，切缝尽量放在看不见的地方或者不明显的地方。方便后续各种贴图的绘制。 上图箭头所指U V 切缝不正确，在此处切缝会非常显眼，能够看到明显的痕迹，为后续贴图绘制带来麻烦。正确的做法是此处不能切线，如下图所示。 4.低模烘培要求 制作底模时需要考虑到什么角度更容易烘培法线贴图。 上图制作模型时尽量避免直角的模型，多用倒角或者斜角...
