机械精度设计与检测基础课后习题答案

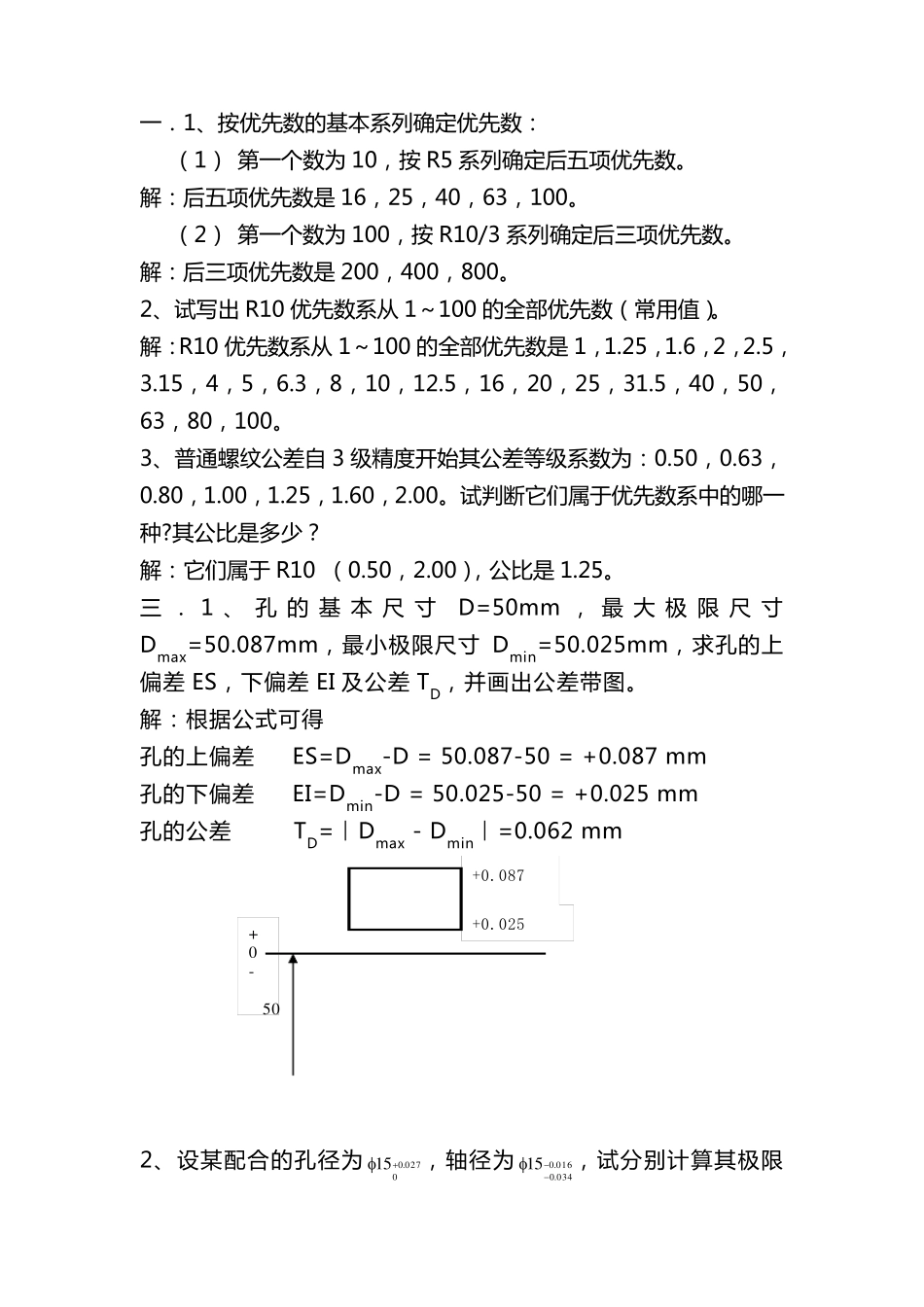

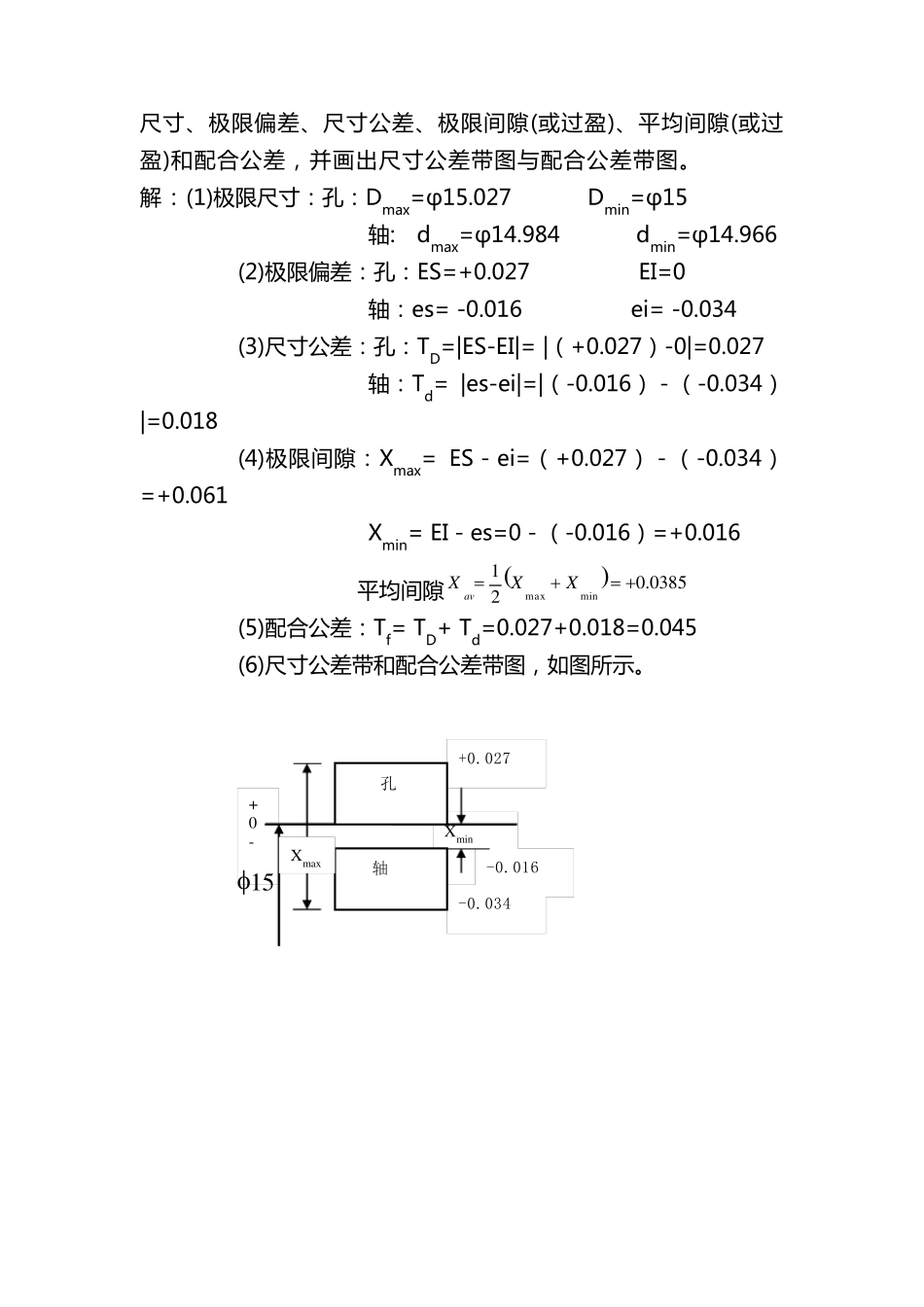

一 ． 1、按优先数的基本系列确定优先数： （1） 第一 个数为 10，按 R5 系列确定后五项优先数。 解：后五项优先数是 16，25，40，63，100。 （2） 第一 个数为 100，按 R10/3 系列确定后三项优先数。 解：后三项优先数是 200，400，800。 2、试写出 R10 优先数系从 1～100 的全部优先数（常用值）。 解：R10 优先数系从 1～100 的全部优先数是 1，1.25，1.6，2，2.5，3.15，4，5，6.3，8，10，12.5，16，20，25，31.5，40，50，63，80，100。 3、普通螺纹公差自 3 级精度开始其公差等级系数为：0.50，0.63，0.80，1.00，1.25，1.60，2.00。试判断它们属于优先数系中的哪一种?其公比是多少？ 解：它们属于 R10 （0.50，2.00），公比是 1.25。 三 ．1 、 孔 的 基 本 尺 寸D=50mm ， 最 大 极 限 尺 寸Dmax=50.087mm，最小极限尺寸 Dmin=50.025mm，求孔的上偏差 ES，下偏差 EI 及公差 TD，并画出公差带图。 解：根据公式可得 孔的上偏差 ES=Dmax-D = 50.087-50 = +0.087 mm 孔的下偏差 EI=Dmin-D = 50.025-50 = +0.025 mm 孔的公差 TD=︱ Dmax - Dmin︱ =0.062 mm 2、设某配合的孔径为0 2 7.001 5 ，轴径为0 1 6.00 3 4.01 5 ，试分别计算其极限+ 0 - +0.087 +0.025 5 0 尺 寸 、极 限 偏 差 、尺 寸 公 差 、极 限 间 隙 (或 过 盈 )、平 均 间 隙 (或 过盈 )和 配 合 公 差 ， 并 画 出 尺 寸 公 差 带 图 与 配 合 公 差 带 图 。 解 ： (1)极 限 尺 寸 ： 孔 ： Dmax=φ15.027 Dmin=φ15 轴 : dmax=φ14.984 dmin=φ14.966 (2)极 限 偏 差 ： 孔 ： ES=+0.027 EI=0 轴 ： es= -0.016 ei= -0.034 (3)尺 寸 公 差 ： 孔 ： TD=|ES-EI|= |（ +0.027） -0|=0.027 轴 ： Td= |es-ei|=|（ -0.016） － （ -0.034）|=0.018 (4)极 限 间 隙 ： Xmax= ES－ ei=（ +0.027） － （ -0.034）=+0.061 Xmin= EI－ es=0－ （ -0.016） =+0.016 平 均 间 隙0385.021minmaxXXXav (5)配 合 公 差 ： Tf= TD+ Td=0.027+0.018=0.045 (6)尺 寸 公 差 带 和 配 合 公 差 带 图 ， 如 图 所 示 。 Xmin -0.016 -0.034 + 0 - +0.027 孔 15 轴 Xmax 3、设 某 配 合 的 孔...
