机械设计一级减速器课程设计

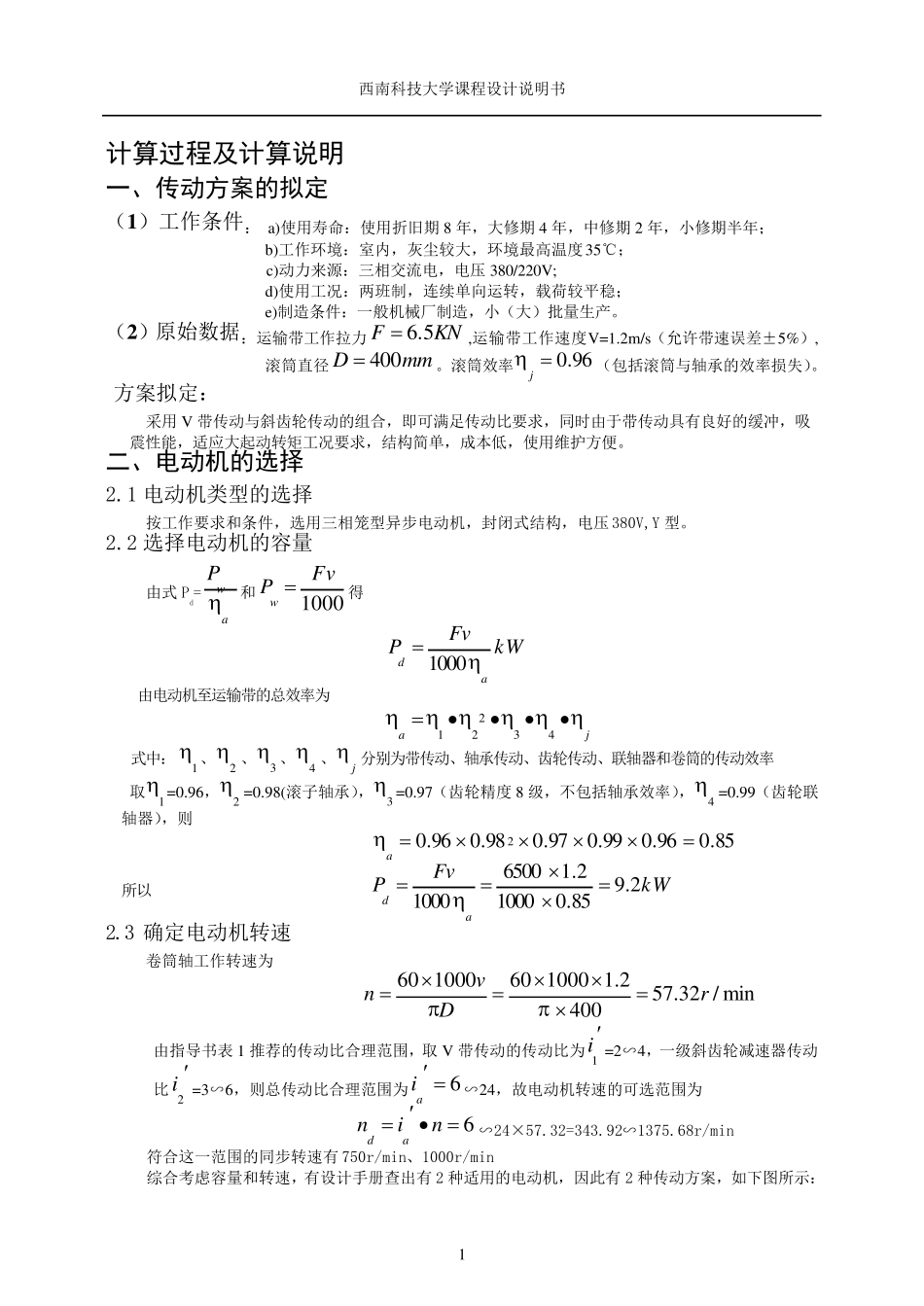

机械设计一级减速器课程设计_第1页
1/27

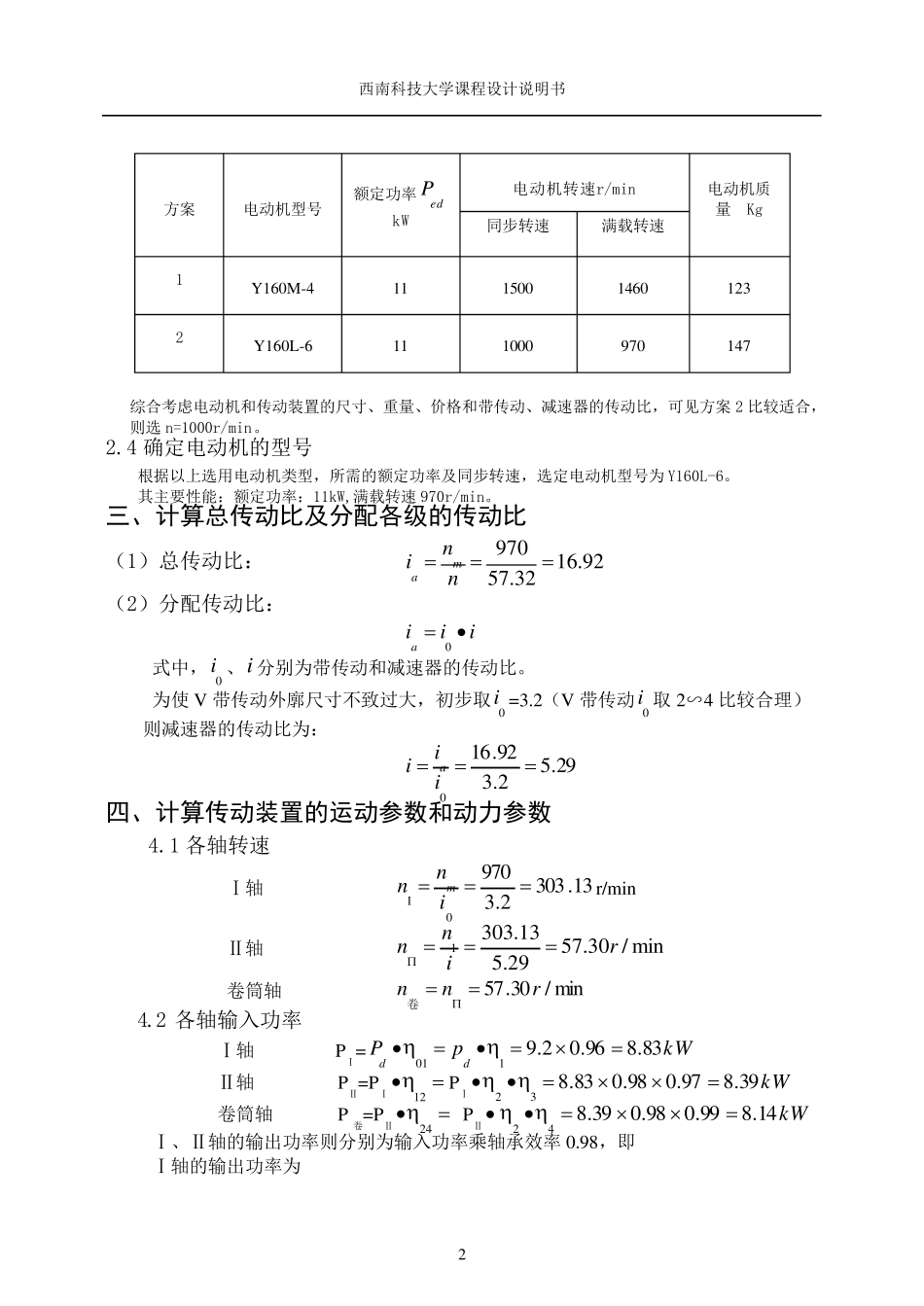

机械设计一级减速器课程设计_第2页
2/27

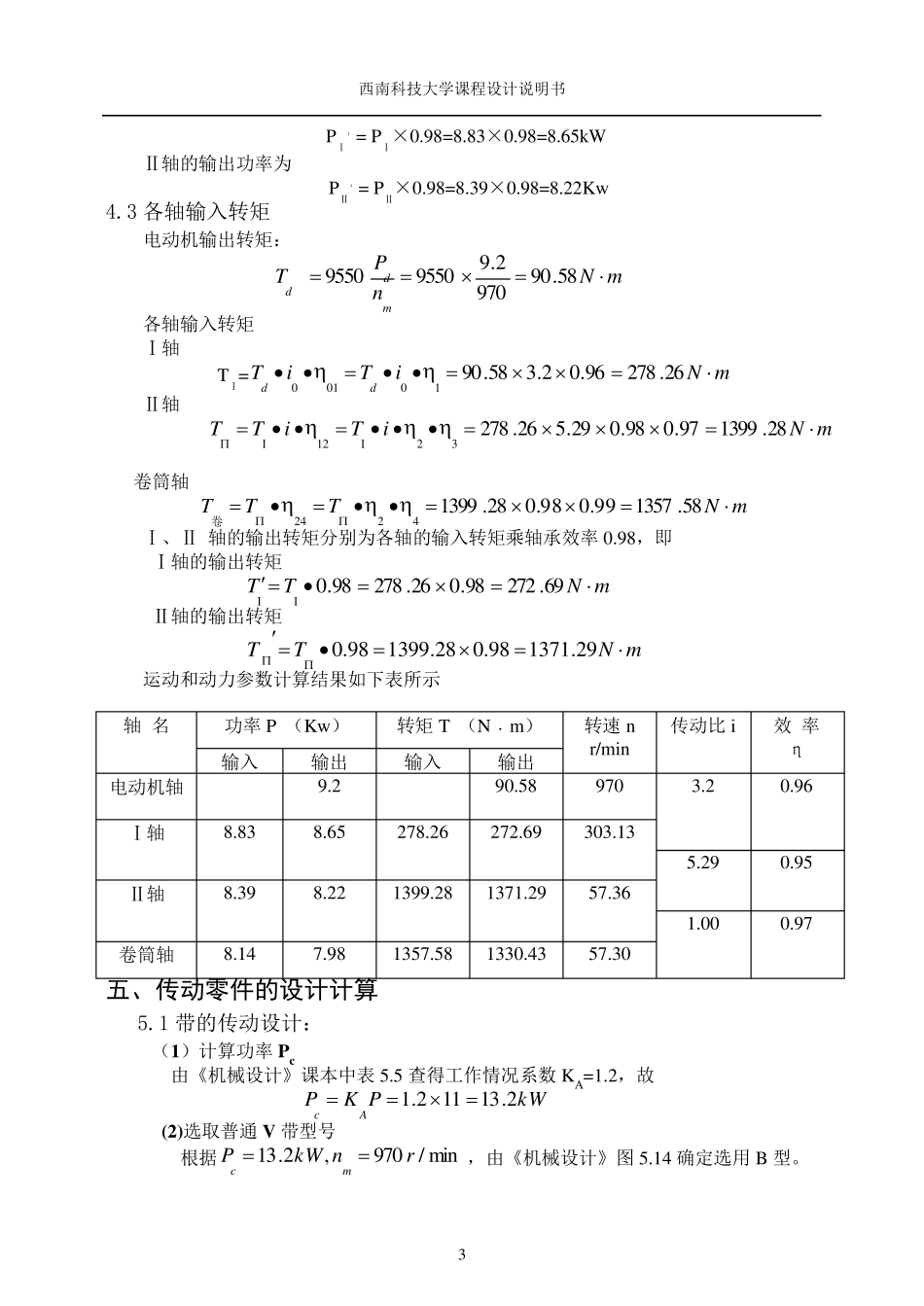

机械设计一级减速器课程设计_第3页
3/27
西南科技大学课程设计说明书 1 计算过程及计算说明 一、传动方案的拟定 (1 )工作条件: a)使用寿命:使用折旧期8 年,大修期4 年,中修期2 年,小修期半年; b)工作环境:室内,灰尘较大,环境最高温度35℃; c)动力来源:三相交流电,电压380/220V; d)使用工况:两班制,连续单向运转,载荷较平稳; e)制造条件:一般机械厂制造,小(大)批量生产。 (2 )原始数据:运输带工作拉力KNF.56,运输带工作速度V=1.2m/s(允许带速误差±5%),滚筒直径mmD400。滚筒效率96.0j(包括滚筒与轴承的效率损失)。 方案拟定: 采用V 带传动与斜齿轮传动的组合,即可满足传动比要求,同时由于带传动具有良好的缓冲,吸震性能,适应大起动转矩工况要求,结构简单,成本低,使用维护方便。 二、电动机的选择 2.1 电动机类型的选择 按工作要求和条件,选用三相笼型异 步 电动机,封 闭 式 结构,电压380V,Y 型。 2.2 选择电动机的容 量 由式 Pd=awP和1000FvPw 得 kWFvPad1000 由电动机至 运输带的总 效率为 ja••••43221 式 中:1 、2 、3 、4 、j 分 别 为 带传动、 轴承传动、 齿轮传动、 联 轴器 和卷 筒的传动效率 取1 =0.96,2 =0.98(滚子 轴承),3 =0.97(齿轮精 度8 级 ,不 包括轴承效率),4 =0.99(齿轮联轴器 ),则 85.096.099.097.098.096.02a 所 以 kWFvPad2.985.010002.165001000 2.3 确 定电动机转速 卷 筒轴工作转速为 min/32.574002.1100060100060rDvn 由指 导 书表 1 推 荐 的传动比合理 范 围 ,取 V 带传动的传动比为1i =2∽ 4,一级 斜齿轮减 速器 传动比 2i=3∽ 6,则 总 传动比合理 范 围 为6ai∽ 24,故 电动机转速的可选范 围 为 6•ninad∽ 24× 57.32=343.92∽ 1375.68r/min 符 合这 一范 围 的同步 转速有750r/min、 1000r/min 综 合考 虑 容 量和转速,有设计手 册 查 出 有2 种 适用的电动机,因 此 有2 种 传动方案,如 下 图 所 示 : 西南科技大学课程设计说明书 2 综合考虑电动机和传动装置的尺寸、重量、价格和带传动、减速器的传动比,可见方案2 比较适合,则选n=1000r/min。 2.4 确定电动机的型号 根据以上选用电动机类型,所需的额定功率及同步转速,...
