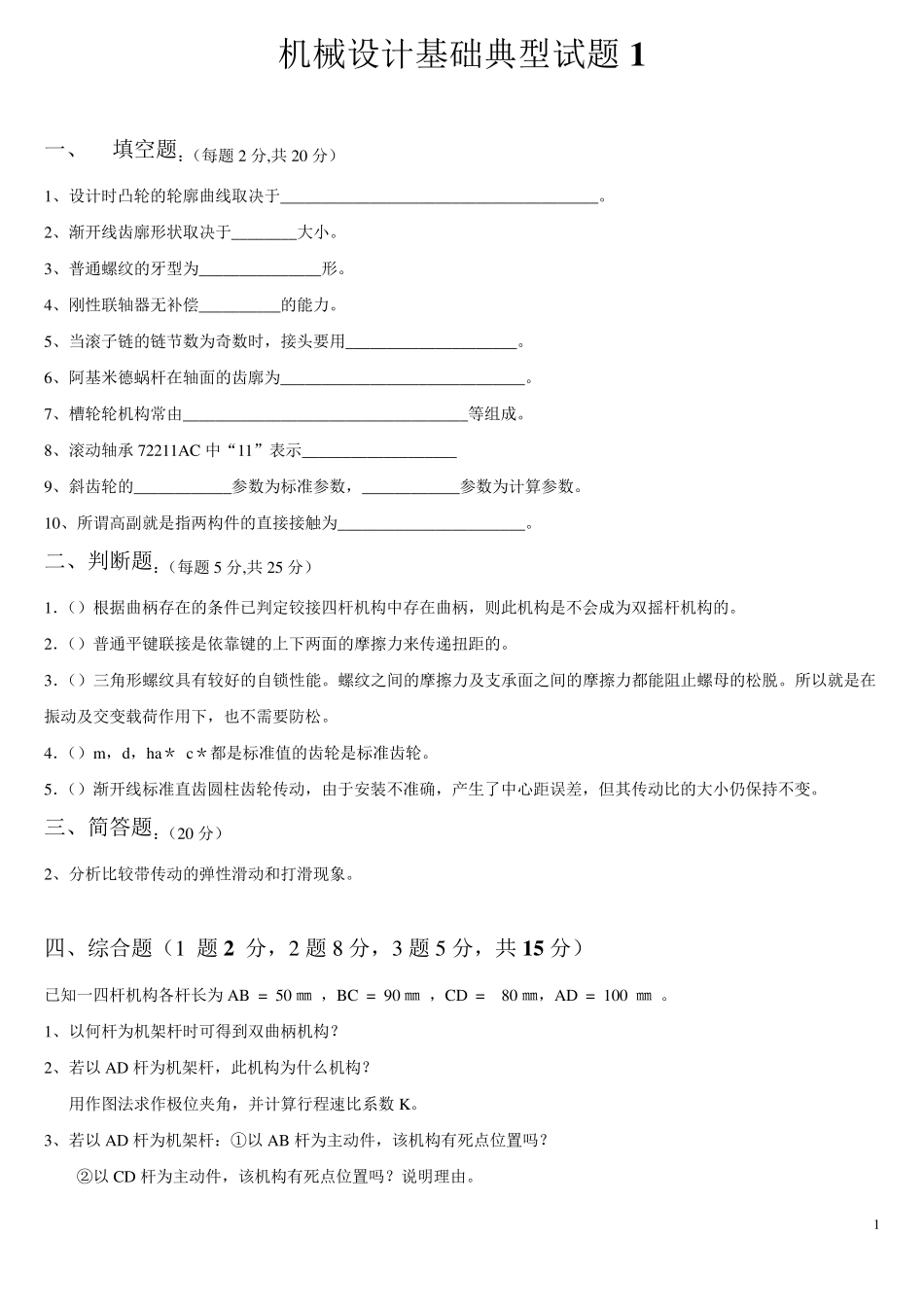

1 机械设计基础典型试题1 一、 填空题：（每题2 分,共20 分） 1、设计时凸轮的轮廓曲线取决于_______________________________________。 2、渐开线齿廓形状取决于________大小。 3、普通螺纹的牙型为_______________形。 4、刚性联轴器无补偿__________的能力。 5、当滚子链的链节数为奇数时，接头要用_____________________。 6、阿基米德蜗杆在轴面的齿廓为______________________________。 7、槽轮轮机构常由___________________________________等组成。 8、滚动轴承72211AC 中“11”表示___________________ 9、斜齿轮的____________参数为标准参数，____________参数为计算参数。 10、所谓高副就是指两构件的直接接触为_______________________。 二、判断题：（每题5 分,共25 分） 1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄，则此机构是不会成为双摇杆机构的。 2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。 3．（）三角形螺纹具有较好的自锁性能。螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。所以就是在振动及交变载荷作用下，也 不需 要防 松。 4．（）m ，d，ha＊ c＊ 都是标准值 的齿轮是标准齿轮。 5．（）渐开线标准直齿圆 柱 齿轮传动，由于安 装 不准确 ，产 生 了 中心 距误 差 ，但 其 传动比 的大小仍 保 持 不变。 三、简 答 题：（20 分） 2、分析 比 较带 传动的弹 性滑 动和 打 滑 现 象 。 四、综 合 题（1 题2 分，2 题8 分，3 题5 分，共15 分） 已知 一四杆机构各 杆长 为AB = 50 ㎜ ，BC = 90 ㎜ ，CD = 80 ㎜ ，AD = 100 ㎜ 。 1、以何 杆为机架 杆时可 得 到 双曲柄机构？ 2、若 以AD 杆为机架 杆，此机构为什 么 机构？ 用作图 法 求 作极 位 夹 角，并 计算行 程 速 比 系 数K。 3、若 以AD 杆为机架 杆：① 以AB 杆为主 动件，该 机构有死 点 位 置 吗 ？ ② 以CD 杆为主 动件，该 机构有死 点 位 置 吗 ？ 说 明 理 由。 2 五、计算题：（20 分） 1、 在图示轮系中，已知 z1、z2、z2'、z3、z4、 z 4'、 z5、 z5'、z6。 求传动比 i16。 2、计算图示机构的自由度，并判定其是否具有确定的运动。 3、某标准渐开线直齿轮测绘知其齿顶圆直径为 95.88mm,Z=30，求其模数、基圆直径。 3 《机械设计...
