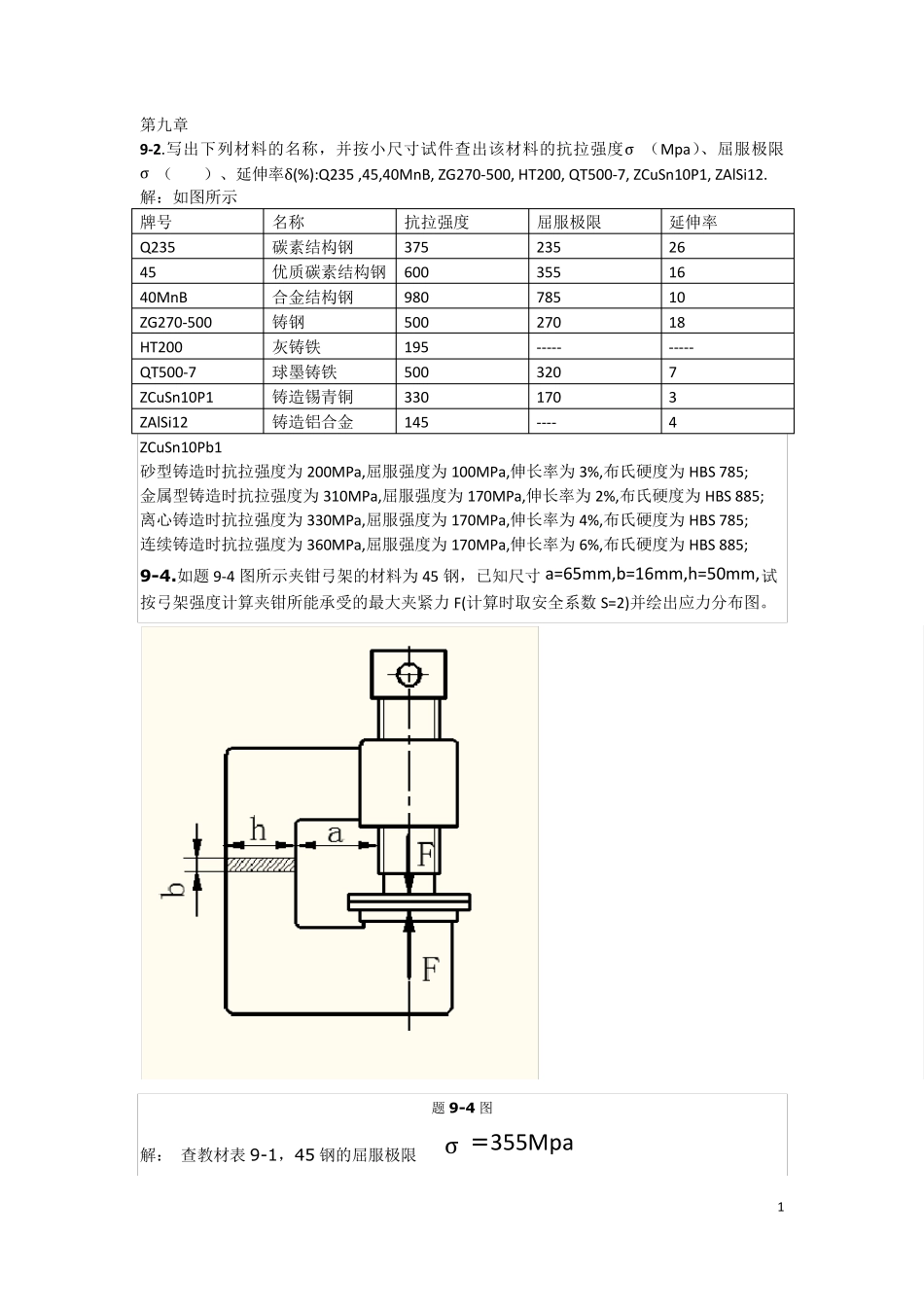

1 第九章 9-2.写出下列材料的名称，并按小尺寸试件查出该材料的抗拉强度σB（Mpa）、屈服极限σS（Mpa）、延伸率δ(%):Q235 ,45,40MnB, ZG270-500, HT200, QT500-7, ZCuSn10P1, ZAlSi12. 解：如图所示 牌号 名称 抗拉强度 屈服极限 延伸率 Q235 碳素结构钢 375 235 26 45 优质碳素结构钢 600 355 16 40MnB 合金结构钢 980 785 10 ZG270-500 铸钢 500 270 18 HT200 灰铸铁 195 ----- ----- QT500-7 球墨铸铁 500 320 7 ZCuSn10P1 铸造锡青铜 330 170 3 ZAlSi12 铸造铝合金 145 ---- 4 ZCuSn10Pb1 砂型铸造时抗拉强度为 200MPa,屈服强度为 100MPa,伸长率为 3%,布氏硬度为 HBS 785; 金属型铸造时抗拉强度为 310MPa,屈服强度为 170MPa,伸长率为 2%,布氏硬度为 HBS 885; 离心铸造时抗拉强度为 330MPa,屈服强度为 170MPa,伸长率为 4%,布氏硬度为 HBS 785; 连续铸造时抗拉强度为 360MPa,屈服强度为 170MPa,伸长率为 6%,布氏硬度为 HBS 885; 9-4.如题 9-4 图所示夹钳弓架的材料为 45 钢，已知尺寸a=65mm,b=16mm,h=50mm,试按弓架强度计算夹钳所能承受的最大夹紧力 F(计算时取安全系数 S=2)并绘出应力分布图。 题 9-4 图 解： 查教材表 9-1，45 钢的屈服极限 σS= 355Mpa 2 许用应力 [σ]=σSS=3552=177.5Mpa 把夹紧力F向截面中心转化，则有拉力F和弯距 M=F(a+h/2)=Fx(65+50/2)=90F 截面面积 A=bh=16x50=800mm2 抗弯截面模量 W=bh26=16x5026 =6666.67mm3 σ =FA+MW=( F800+90F6666.67)≤ 177.5 则最大夹紧力 F=12034N 应力分布图如图所示 图 9.3 题9-4 解图 9-16．如题9-16 图所示，活塞销两端与活塞孔为过渡配合，活塞销中段与连杆孔为间隙配合。（1）绘制轴与孔的公差带图；（2）说明它们是哪一种基准制，为什么要采用这种基准制。 3 题9-16 图 解：（1）公差带图见题9-16 解图，查表得∅25G7的极限偏差为∅25+0.007+0.028，∅25h7的极限偏差为∅25−0.009,0∅25M7极限偏差为∅25−0.0210 （ 2） ∅25G7h5 ∅25M7h5均采用的是基轴制，当同一尺寸的轴段要与多个有不同配合要求的孔相结合而形成不同的配合性质时，则宜采用基轴制，图中 所示的活塞销，它与活塞孔的配合为过渡配合，而与连杆衬套的配合为间隙配合，如要采用基孔制，则要把活塞销加工成两头大中间小的阶梯轴，显然不利于加工及装配 4 Π题9-16 解图 第...
