机械设计大作业:轴系部件设计

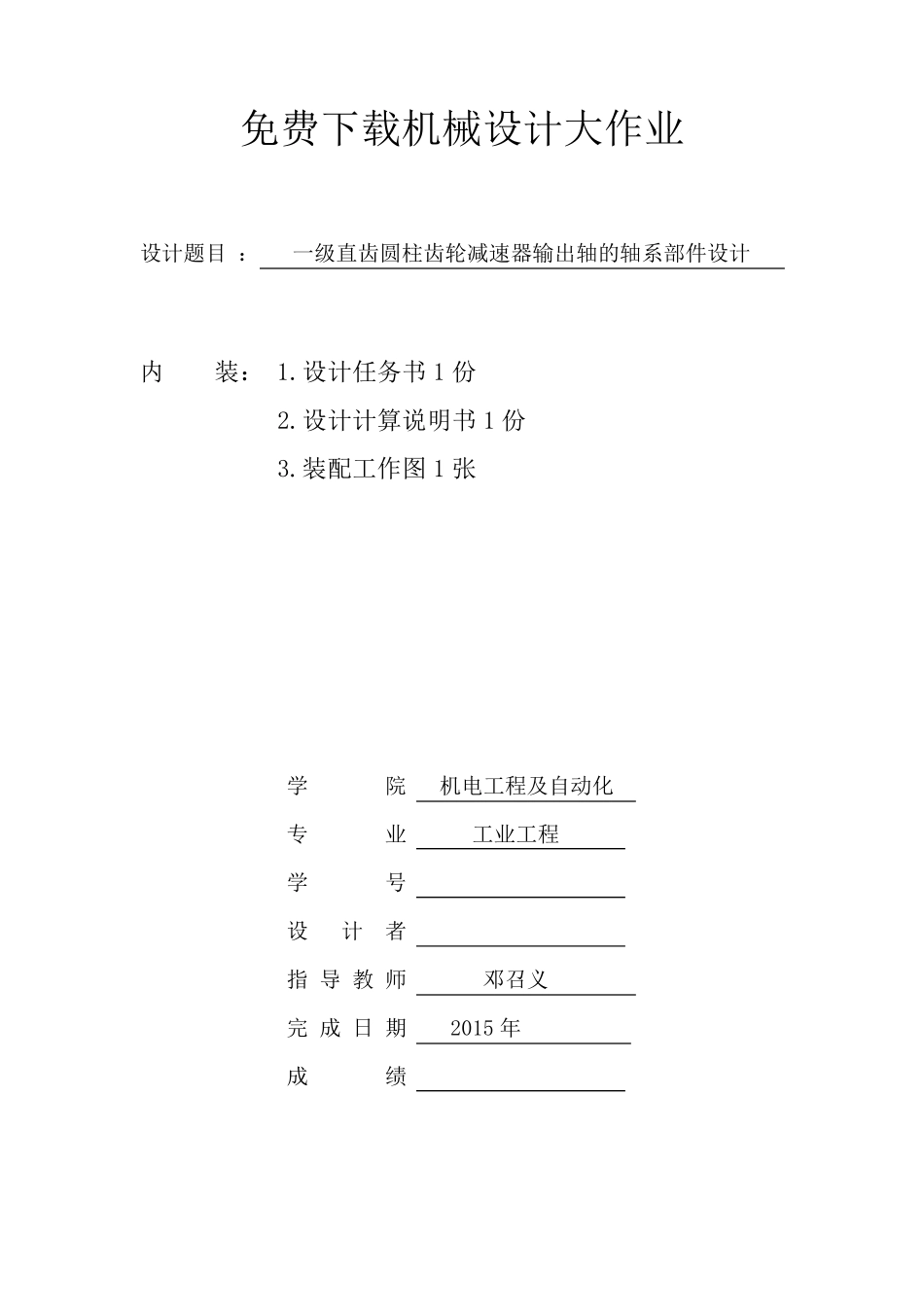

机械设计大作业:轴系部件设计_第1页
1/11

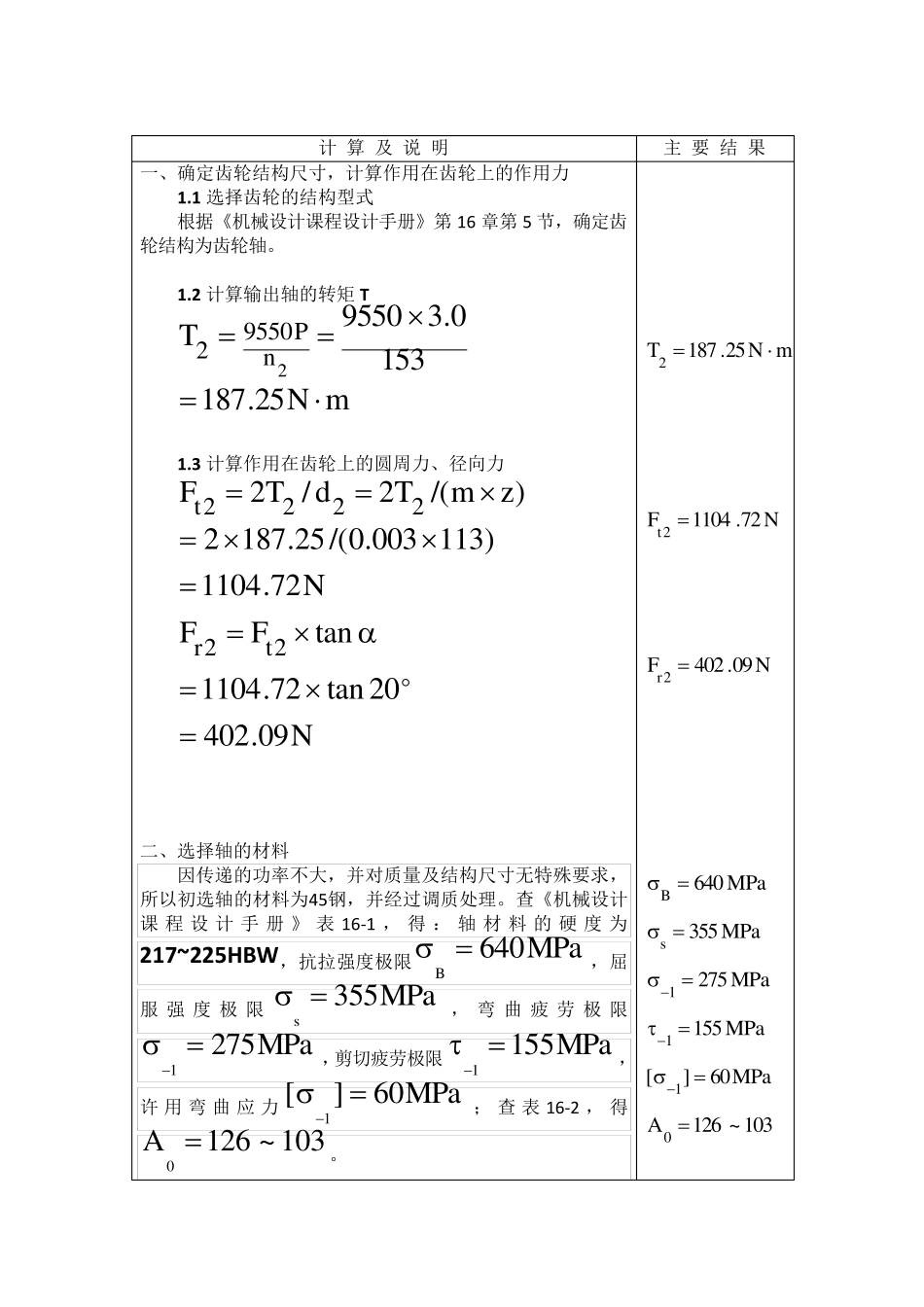

机械设计大作业:轴系部件设计_第2页
2/11

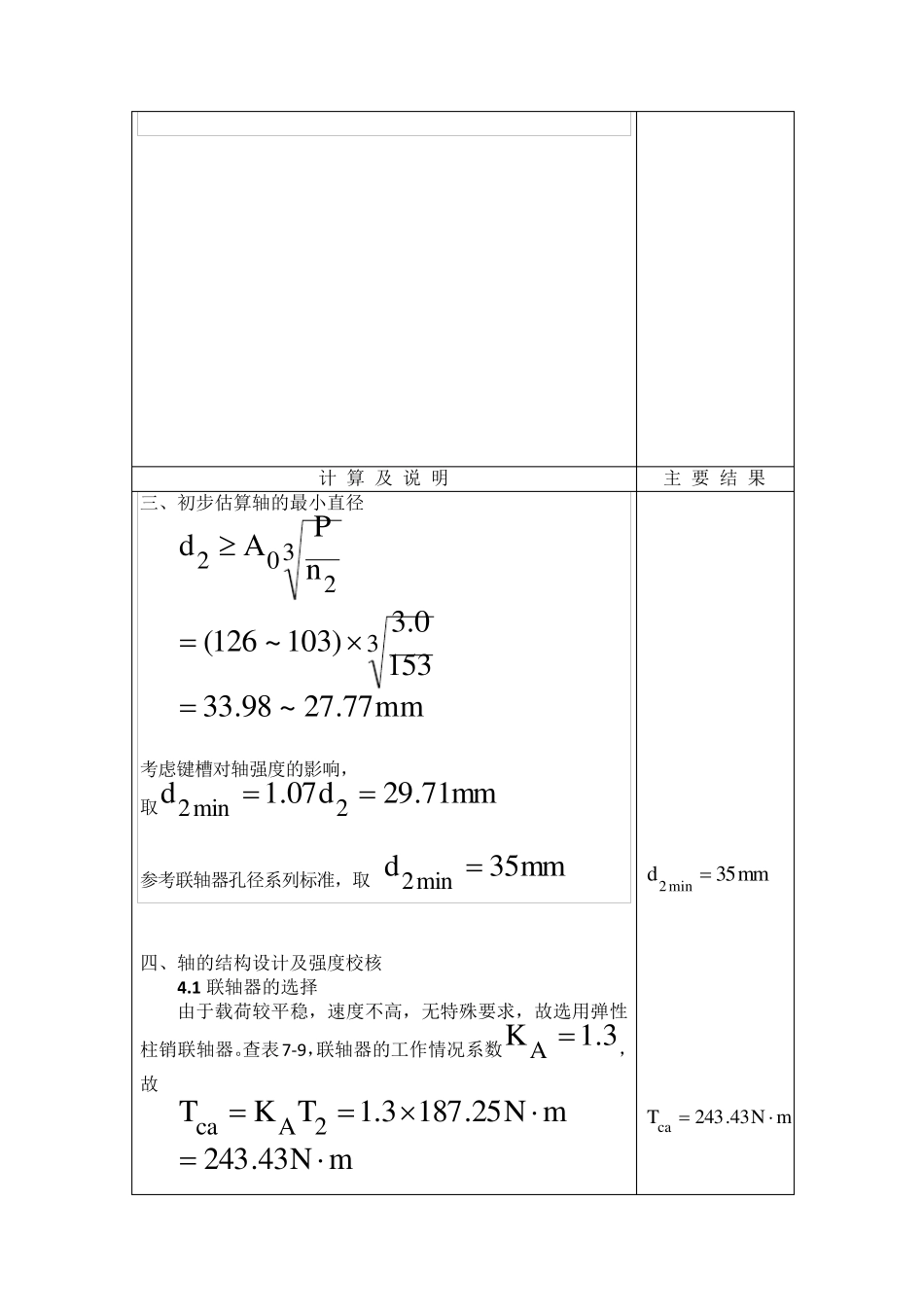

机械设计大作业:轴系部件设计_第3页
3/11
免费下载机械设计大作业 设计题目 : 一级直齿圆柱齿轮减速器输出轴的轴系部件设计 内 装: 1.设计任务书 1 份 2.设计计算说明书 1 份 3.装配工作图 1 张 学 院 机电工程及自动化 专 业 工业工程 学 号 设 计 者 指 导 教 师 邓召义 完 成 日 期 2015 年 成 绩 计 算 及 说 明 主 要 结 果 一、确定齿轮结构尺寸,计算作用在齿轮上的作用力 1.1 选择齿轮的结构型式 根据《机械设计课程设计手册》第 16 章第 5 节,确定齿轮结构为齿轮轴。 1.2 计算输出轴的转矩 T mN25.1871530.39550T2nP95502 1.3 计算作用在齿轮上的圆周力、径向力 N72.1104)113003.0/(25.1872)zm/(T2d/T2F2222t N09.40220tan72.1104tanFF2t2r 二、选择轴的材料 因传递的功率不大,并对质量及结构尺寸无特殊要求,所以初选轴的材料为45钢,并经过调质处理。查《机械设计课 程 设 计手 册 》 表 16-1 , 得 : 轴 材 料 的 硬 度 为217~225HBW,抗拉强度极限MPa640B ,屈服 强 度 极 限MPa355s , 弯 曲 疲 劳 极 限MPa2751 ,剪切疲劳极限MPa1551 ,许 用 弯 曲 应 力MPa60][1 ; 查 表 16-2 , 得103~126A0 。 mN25.187T2 N72.1104F 2t  N09.402F 2r  MPa640B  MPa355s  MPa2751  MPa1551  MPa60][1  103~126A0  计 算 及 说 明 主 要 结 果 三、初步估算轴的最小直径 mm77.27~98.331530.3)103~126(nPAd33202 考虑键槽对轴强度的影响, 取mm71.29d07.1d2min2 参考联轴器孔径系列标准,取mm35d min2 四、轴的结构设计及强度校核 4.1 联轴器的选择 由于载荷较平稳,速度不高,无特殊要求,故选用弹性柱销联轴器。查表7-9,联轴器的工作情况系数3.1KA ,故 mN43.243mN25.1873.1TKT2Aca mm35d min2 mN43.243Tca 查表7-6 选用LT6 型,公称转矩mN250Tn, 故ncaTT,采用Y 型轴孔,A 型键,轴孔直径mm35d ,轴孔长度mm82L ,取弹性套柱销的装配距离mm45K2 。 4.2 轴上零件的位置与固定方式的确定 大齿轮安排在箱体中央,轴承对称布置在齿轮两侧。轴外伸端安装联轴器,联轴器靠轴肩轴向固定。齿轮靠轴环和套筒实现轴向固定。轴承采用两端固定,脂润滑,通...
