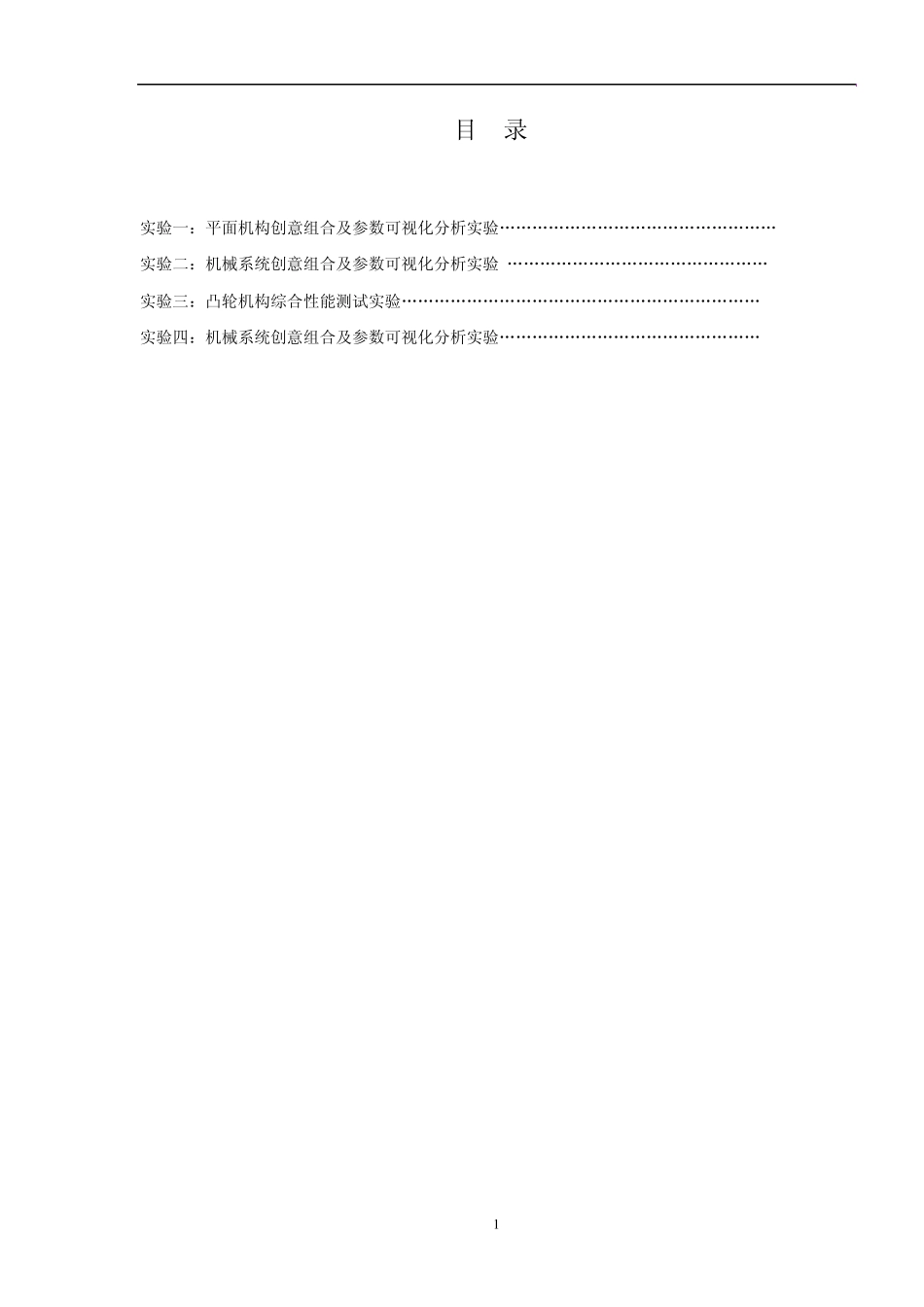

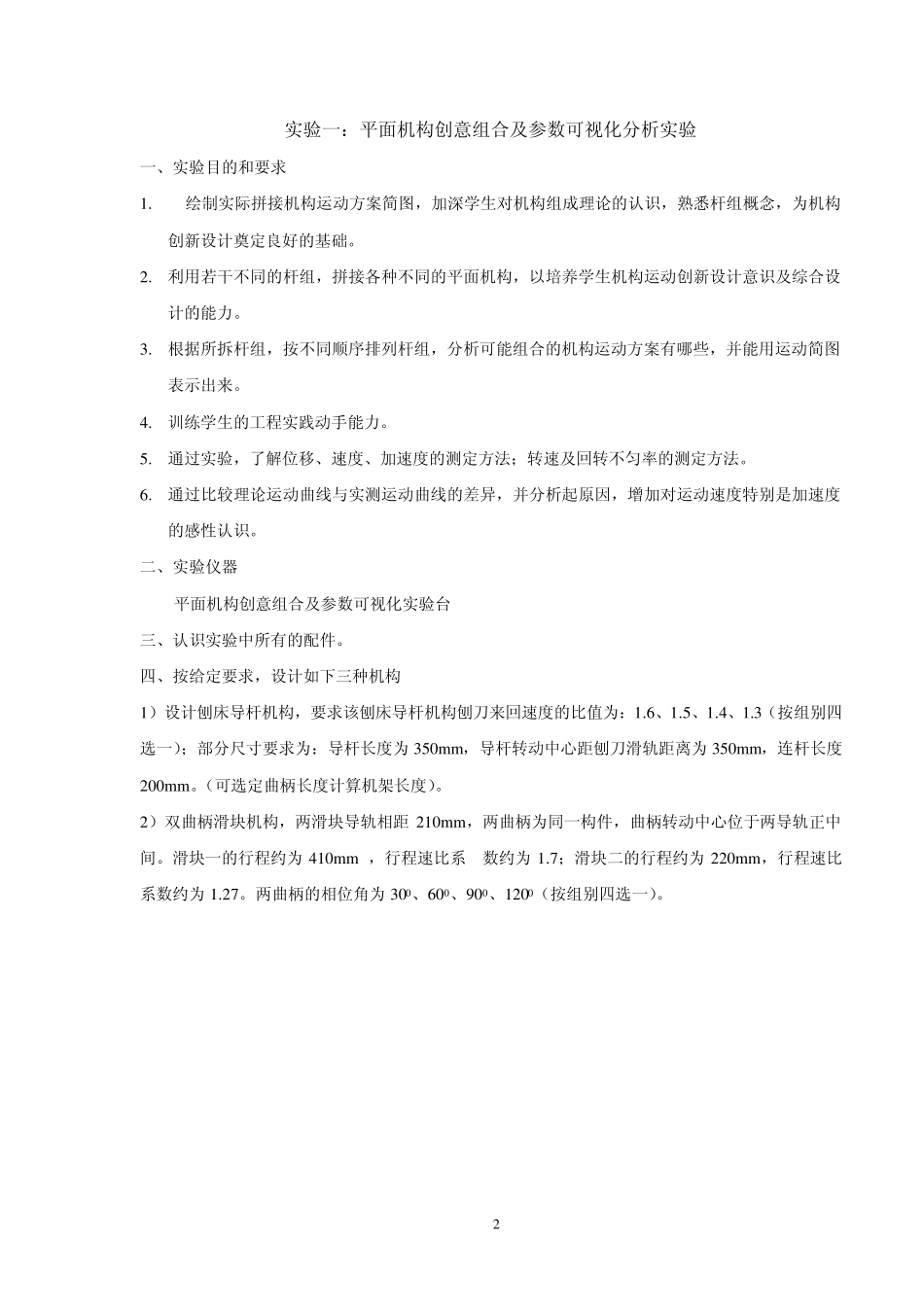

机械设计综合实践实验报告 适用专业：机械设计制造及其自动化 过程装备及控制工程 材料成型及控制工程 姓 名 王超 学 号 1 0 1 0 2 1 1 5 2 3 序 号 实验日期 上海应用技术学院 2011年 12月 1 目 录 实验一：平面机构创意组合及参数可视化分析实验……………………………………………2 实验二：机械系统创意组合及参数可视化分析实验 ………………………………………… 2 实验三：凸轮机构综合性能测试实验………………………………………………………… 6 实验四：机械系统创意组合及参数可视化分析实验………………………………………… 10 2 实验一：平面机构创意组合及参数可视化分析实验 一、实验目的和要求 1. 绘制实际拼接机构运动方案简图，加深学生对机构组成理论的认识，熟悉杆组概念，为机构创新设计奠定良好的基础。 2. 利用若干不同的杆组，拼接各种不同的平面机构，以培养学生机构运动创新设计意识及综合设计的能力。 3. 根据所拆杆组，按不同顺序排列杆组，分析可能组合的机构运动方案有哪些，并能用运动简图表示出来。 4. 训练学生的工程实践动手能力。 5. 通过实验，了解位移、速度、加速度的测定方法；转速及回转不匀率的测定方法。 6. 通过比较理论运动曲线与实测运动曲线的差异，并分析起原因，增加对运动速度特别是加速度的感性认识。 二、实验仪器 平面机构创意组合及参数可视化实验台 三、认识实验中所有的配件。 四、按给定要求，设计如下三种机构 1）设计刨床导杆机构，要求该刨床导杆机构刨刀来回速度的比值为：1.6、1.5、1.4、1.3（按组别四选一）；部分尺寸要求为：导杆长度为 350m m ，导杆转动中心距刨刀滑轨距离为 350m m ，连杆长度200m m 。（可选定曲柄长度计算机架长度）。 2）双曲柄滑块机构，两滑块导轨相距 210m m ，两曲柄为同一构件，曲柄转动中心位于两导轨正中间。滑块一的行程约为 410m m ，行程速比系 数约为 1.7；滑块二的行程约为 220m m ，行程速比系数约为 1.27。两曲柄的相位角为 300、600、900、1200（按组别四选一）。 3 五、画出三种机构的运动简图，并计算自由度。 1．刨床导杆机构 F=3X 3-2X 3-2=1 2．双曲柄滑块机构 F=3*4-2*4-2=2 4 六、分析并拆分三个机构的杆组。 1 .导杆机构带动刨头和刨刀作往复运动。刨头右行时，刨刀进行切削，此时要求速度较低并且均匀；刨头左行时，刨刀不切削，此时...
